Идентифицирующая связь называется не полностью идентифицирующей в том и только в том случае, когда атрибуты мигрирующего первичного ключа родительского класса сущностей лишь частично формирует первичный (и одновременно внешний) ключ дочернего класса сущностей.

Таким образом, помимо ключа с маркером ^P_FK будет также присутствовать ключ с маркером PK. При этом внешний ключ PFK дочернего класса сущностей будет полностью определяться первичным ключом PK родительского класса сущностей, а просто первичный ключ PK этого дочернего отношения не будет определяться первичным ключом PK

родительского класса сущностей, он будет сам по себе.

2. Схема миграции PK (PK |– > FK);

Такая схема миграции должна читаться следующим образом: существуют такие атрибуты первичного ключа родительского класса сущностей, которые при миграции переносятся в состав обязательно неключевых атрибутов дочернего класса сущностей.

Таким образом, в этом случае речь идет о том, что некоторые, а не все, как в предыдущем случае, атрибуты первичного ключа родительского класса сущностей переносятся в дочерний класс сущностей. Кроме того, если предыдущая схема миграции определяла миграцию в первичный ключ дочернего отношения, который при этом становился еще и внешним ключом, то последний вид миграции определяет, что атрибуты первичного ключа родительского класса сущностей мигрируют в обычные, изначально неключевые атрибуты, которые уже после этого приобретают статус внешнего ключа.

Такой тип связи называется неидентифицирующим, ведь, действительно, родительский ключ целиком не участвует в формировании дочерних сущностей, он просто не идентифицирует их.

Среди неидентифицирующих связей также выделяют два возможных типа связей. Таким образом, неидентифицирующие связи бывают двух следующих видов:

1) обязательно неидентифицирующими.

Неидентифицирующие связи называются обязательно не идентифицирующими в том и только в том случае, когда Null-значения для всех атрибутов мигрирующего ключа дочернего класса сущностей запрещены;

2) необязательно неидентифицирующими.

Неидентифицирующие связи называются не обязательно неидентифицирующими в том и только в том случае, когда Null-значе-ния для некоторых атрибутов мигрирующего ключа дочернего класса сущностей разрешены.

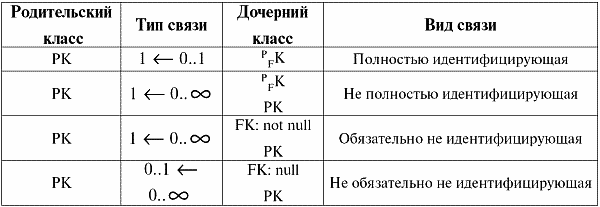

Обобщим все вышесказанное в виде следующей таблицы, чтобы облегчить задачу систематизации и понимания приведенного материала. Также в эту таблицу мы включим информацию о том, какие типы связей («не более одного к одному», «многие к одному», «многие к не более одному») соответствуют каким видам связей (полностью идентифицирующими, не полностью идентифицирующими, обязательно не идентифицирующими, не обязательно не идентифицирующими).

Итак, между родительскими и дочерними классами сущностей устанавливается следующий тип связей в зависимости от вида связи.

Итак, мы видим, что во всех случаях, кроме последнего, ссылка не пустая (not null) -> 1.

Заметим такую тенденцию, что на родительском конце связи во всех случаях, кроме последнего, устанавливается кратность «один». Это происходит потому, что значению внешнего ключа в случаях этих связей (а именно, полностью идентифицирующая, не полностью идентифицирующая и обязательно не идентифцирующая виды связей) обязательно должно

соответствовать (и притом единственное) значение первичного ключа родительского класса сущностей. А в последнем случае из-за того, что значение внешнего ключа допускает равенство Null-значению (флажок допустимости FK: null), на родительском конце связи устанавливается кратность «не более одного».

Проводим наш анализ дальше. На дочернем конце связи во всех случаях, за исключением первого, устанавливается кратность «много». Это происходит потому, что за счет неполной идентификации, как во втором случае, (или вообще отсутствия таковой, во втором и третьем случаях), значение первичного ключа родительского класса сущностей может многократно встречаться среди значений внешнего ключа дочернего класса. А в первом случае связь – полностью идентифицирующая, поэтому атрибуты первичного ключа родительского класса сущностей можгут встречаться среди атрибутов ключей дочернего класса сущностей только однажды.

Лекция № 12. Связи классов сущностей

Итак, все пройденные нами понятия, а именно диаграммы и их виды, кратности и виды связей, а также виды миграции ключей, теперь помогут нам в прохождении материала о тех же связях, но уже между конкретными классами сущностей.

Среди них, как мы увидим, тоже бывают связи различных видов.

1. Иерархическая рекурсивная связь

Первым видом связи классов сущностей между собой, который мы рассмотрим, является так называемая иерархическая рекурсивная связь.

Вообще рекурсия (или рекурсивная связь) – это связь класса сущностей с самим собой.

Иногда по аналогии с жизненными ситуациями такую связь еще называют «рыболовный крючок».

Иерархической рекурсивной связью (или просто иерархической рекурсией) называется любая рекурсивная связь типа «не более одного ко многим».

Иерархическая рекурсия чаще всего используется для того, чтобы хранить данные древовидной структуры.

При задании иерархической рекурсивной связи первичный ключ родительского класса сущностей (который в данном конкретном случае одновременно выступает и в роли дочернего класса сущностей) должен мигрировать в качестве внешнего ключа в состав обязательно неключевых атрибутов того же класса сущностей. Все это необходимо для поддержания логической целостности самого понятия «иерархическая рекурсия».

Таким образом, с учетом всего вышесказанного, можно сделать вывод, что иерархическая рекурсивная связь может быть только не обязательно не идентифицирующей и никакой другой, потому что в случае использования любого другого вида связи, Null-значения для внешнего ключа были бы недопустимы и рекурсия была бы бесконечной.

Важно также помнить, что атрибуты не могут появляться дважды в одном и том же классе сущностей под одним и тем же именем. Поэтому атрибуты мигрировавшего ключа обязательно должны получить так называемое имя роли.

Таким образом, в иерархической рекурсивной связи атрибуты узла расширяются внешним ключом, представляющим необязательную ссылку на первичный ключ узла, являющийся его непосредственным предком.

Построим презентационную и ключевую диаграммы, реализующую иерархическую рекурсию в реляционной модели данных, и приведем пример табличной формы.
