2) необязательно не идентифицирующими связями.
Напомним, что при обязательно не идентифицирующих связях некоторые атрибуты первичного ключа родительского класса сущностей переносятся в неключевой атрибут дочернего класса, и при этом Null-значения для всех атрибутов мигрирующего ключа запрещены. А при не обязательно не идентифицирующих связях миграция первичных ключей происходит по точно такому же принципу, но при этом Null-значения для некоторых атрибутов мигрирующего ключа разрешены.
При агрегации, родительский класс сущностей (или агрегат) связывается с несколькими
В случае использования агрегации с обязательно не идентифицирующими связями компонентам агрегата не позволяется существовать вне агрегата, и в этом смысле агрегация с обязательно не идентифицирующими связями близка к композитной агрегации.
Теперь, когда стало понятно, что собой представляет связь типа агрегации, построим ключевую диаграмму, описывающую работу этой связи.
Пусть наша будущая диаграмма описывает маркированные компоненты автомобилей (а именно двигатель и шасси). При этом, будем считать, что списывание автомобиля предполагает и списывание шасси вместе с ним, но не предполагает одновременное списывание двигателя.

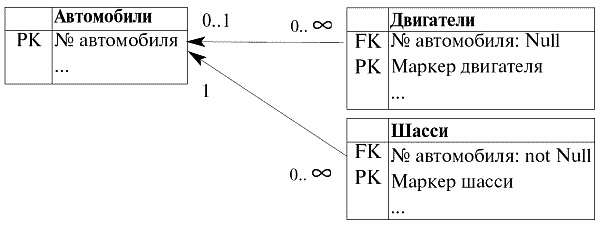

Итак, наша ключевая диаграмма имеет следующий вид:
Итак, что же мы видим на этой ключевой диаграмме?
Во-первых, связь родительского класса сущностей «Автомобили» с дочерним классом сущностей «Двигатели» является не обязательно не идентифицирующей, потому что атрибут «№ автомобиля» допускает среди своих значений Null-значения. В свою очередь, Null-значе-ния этот атрибут допускает по той причине, что списывание двигателя, по условию не зависит от списывания всего автомобиля и, следовательно, при списывании автомобиля происходит не обязательно. Также мы видим, что первичный ключ «№ двигателя» класса сущностей «Автомобили» мигрирует в неключевой атрибут «№ двигателя» класса сущностей «Двигатели». И при этом данный атрибут приобретает статус внешнего ключа. А первичным ключом в этом классе сущностей «Двигатели» является атрибут «Маркер двигателя», который не ссылается ни на какой атрибут родительского отношения.
Во-вторых, связь родительского класса сущностей «Двигатели» и дочернего класса сущностей «Шасси» – это обязательно не идентифицирующая связь, потому что атрибут внешнего ключа «№ автомобиля» не допускает среди своих значений Null-значения. Это, в свою очередь, происходит потому, что по условию известно, что списывание автомобиля предполагает обязательное одновременное списывание и шасси. Здесь, так же, как и в случае предыдущей связи, первичный ключ родительского класса сущностей «Двигатели» мигрирует в неключевой атрибут «№ автомобиля» дочернего класса сущностей «Шасси». При этом первичным ключом этого класса сущностей является атрибут «Маркер шасси», который не ссылается ни на какой атрибут родительского отношения «Двигатели».
Идем
Create table Двигатели
…
primary key (Маркер двигателя)
foreign key (№ автомобиля) references Автомобили (№ автомобиля)
on update cascade
on delete set Null
Create table Шасси
…
primary key (Маркер шасси)
foreign key (№ автомобиля) references Автомобили (№ автомобиля)
on update cascade
on delete cascade;
Мы видим, что правило поддержания ссылочной целостности мы использовали везде одно – cascade, так как еще раньше признали его наиболее рациональным из всех. Однако на этот раз мы использовали (помимо правила cascade) еще и правило поддержания ссылочной целостности set Null. Причем использовали мы его при следующем условии: если какое-то значение первичного ключа «№ автомобиля» из родительского класса сущностей «Автомобили» будет удалено, то значению ссылающегося на него внешнего ключа «№ автомобиля» дочернего отношения «Двигатели» будет присвоено Null-значение.
7. Унификация атрибутов
Если при миграции первичных ключей некоего родительского класса сущностей в один и тот же дочерний класс попадают совпадающие по смыслу атрибуты из разных родительских классов, то эти атрибуты необходимо «слить», т. е. необходимо провести так называемую унификацию атрибутов.
Например, в случае, когда сотрудник может работать в организации, числясь не более чем в одном отделе, после унификации атрибута «Код организации» получим следующую ключевую диаграмму:
При миграции первичный ключ из родительских классов сущностей «Организация» и «Отделы» в дочерний класс «Сотрудники», атрибут «Код организации» попадает в класс сущностей «Сотрудники». Причем дважды:
1) первый раз с маркером PFK из класса сущностей «Организация» при установлении не полностью идентифицирующей связи;
2) и второй раз, с маркером FK с условием допустимости Null-значений из класса сущностей «Отделы» при установлении не обязательно не идентифицирующей связи.
При унификации атрибут «Код организации» получает статус атрибута первичного / внешнего ключа, поглощающего статус атрибута внешнего ключа.
Построим новую ключевую диаграмму, демонстрирующую сам процесс унификации:
Таким образом и произошла унификация атрибутов.
