Каждое ступенчатое зубчатое колесо представляет собою как бы стопку одинаковых колес, насаженных на одну ось и несколько смещенных по отношению друг к другу под небольшим углом. Дальнейшим шагом развития являются толстые цилиндрические колеса, на которых прорезаны косые зубцы (рис. 30).

Рис. 30. Цилиндрические

зубчатые колеса с косыми зубцами.

Колеса с косыми зубцами можно видеть, например, в приспособлении для наводки на фокус в фотоаппарате «Фотокор», где они обеспечивают плавную передачу.

Однако такое сцепление имеет и свои недостатки: при косых зубцах появляются усилия, направленные вдоль осей, которые, следовательно, сдвигают колеса вдоль оси. Чаще всего это устраняют тем, что ставят на одну ось два колеса с косыми зубцами, направленными взаимно противоположно, тогда нарезка зубцов принимает вид «елки» и называется шевронной.

Колеса с такими зубцами часто применяются в механизмах, передающих значительно меняющиеся по величине усилия, например, в лебедках.

С помощью зубчатого колеса и зубчатой рейки производится также преобразование поступательного движения во вращательное и наоборот (рис. 31).

Рис. 31. Зубчатое колесо и зубчатая рейка.

Примером такого зацепления могут служить часы, изобретенные

древнеримским инженером Витрувием (рис. 32).

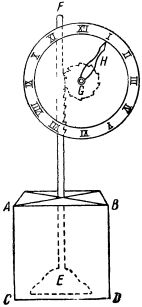

Рис. 32. Древнеримские водяные часы.

Поплавок в этих часах поднимался благодаря равномерному подъему воды в сосуде ABCD. На поплавке укреплена зубчатая рейка F, которая находилась в зацеплении с зубчатым колесом G, на ось которого насажена стрелка Н. Поступательное движение поплавка преобразовалось во вращательное движение стрелки.

Таковы вкратце пути применения зубчатых колес, используемых в сложнейших современных механизмах.

Мы видели, таким образом, как из обрубков стволов возникли катки, как из примитивных катков родились простейшие колеса, как появились гребные колеса судов и роторы турбин, как колеса различных видов превратились в орудия производства в гончарном круге, в ткацких и прочих станках и машинах, как из отдельных колес стали собираться сложнейшие механизмы, как окружности колес обросли фигурными зубцами, взаимное зацепление которых позволило осуществлять передачу вращательного движения и регулировку числа оборотов, а также преобразование вращательного движения в поступательное и обратно.

Настоящий обзор не может ни в малейшей степени претендовать на полноту. Но он все же в известной мере иллюстрирует ту огромную роль, которую играет колесо в современной технике. Эволюция применения колеса — этого величайшего изобретения человечества — ждет еще своего историка.
