Беспилотная авиация: терминология, классификация, современное состояние
Шрифт:

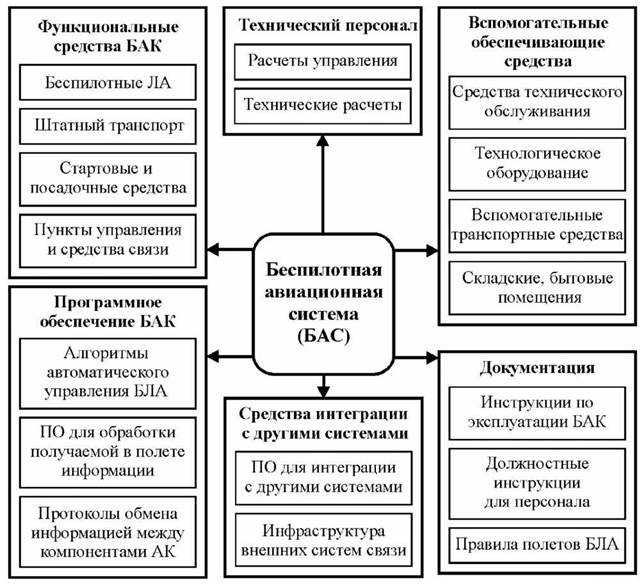

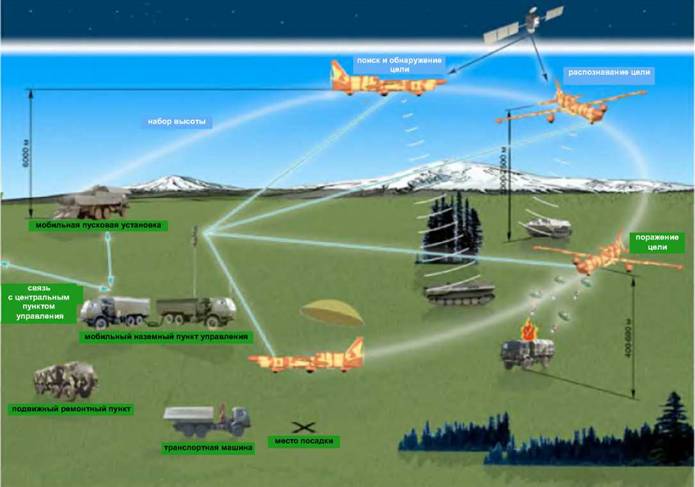

Рис. 1.81. Взаимодействие различных элементов БАС
Пункты управления, объединяющие в себе аппаратуру и оборудование для разработки программ полетов БПЛА, полетного контроля их технического состояния, радиокомандного управления выполнением полетных заданий, а также для сбора, обработки и передачи информации, функционируют с помощью расчетов управления, включающих в себя командира расчета и операторов соответствующих специализаций.
Пункты управления в зависимости от масштаба возложенных на систему задач различаются

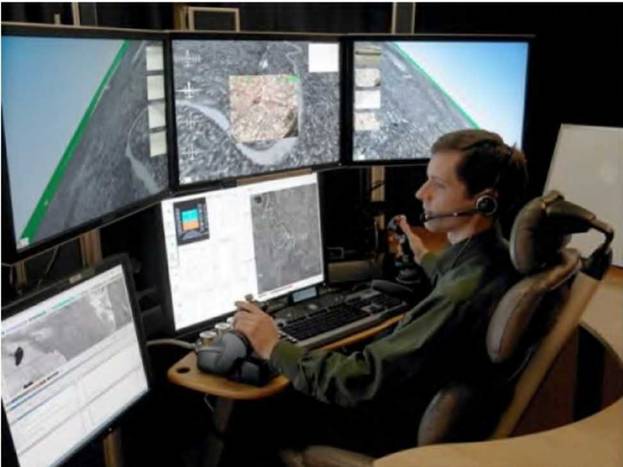

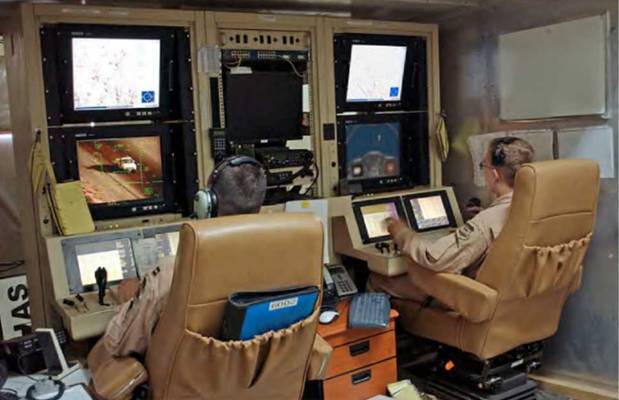

Рис. 1.82. Примеры организации рабочих мест операторов на стационарных пунктах управления БАС
а
б
в

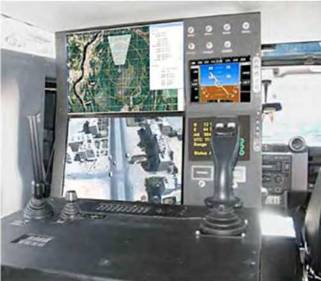

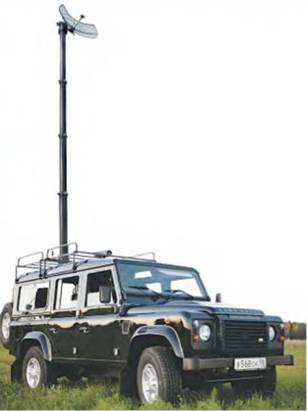

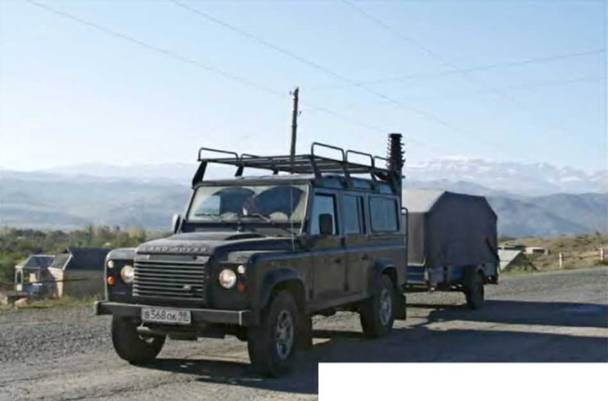

Рис. 1.83. Пример мобильного пункта управления (БАК "Дозор" – разработка ЗАО "Транзас", С.-Петербург): а – комплекс в походном состоянии; б – рабочее место пилота-оператора; в – пункт управления с развернутой антенно-фидерной системой

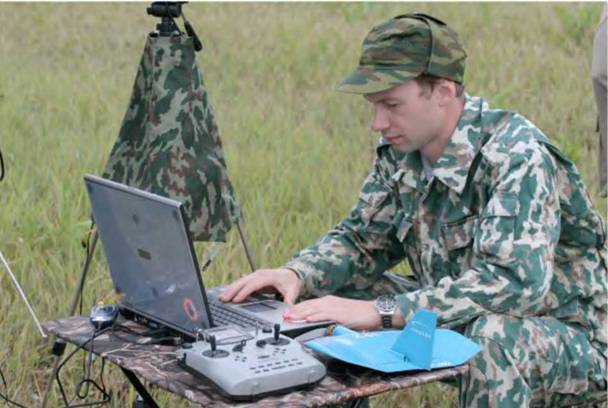

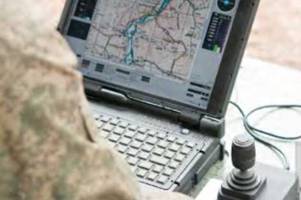

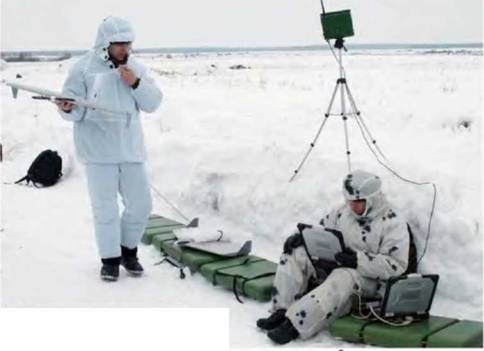

Рис. 1.84. Управление малыми БПЛА в полевых условиях
Вспомогательные обеспечивающие средства предназначены для подготовки БПЛА к полету, обслуживания БПЛА после полета, проведения текущих регламентных и ремонтных работ, а также для хранения средств комплекса. Эта группа средств не входит в состав БАК, но обслуживается персоналом, входящим в состав технического расчета.
1.3.2. Планирование действий БАК
Хотя полезная нагрузка современных БПЛА может иметь самое разнообразное назначение, основной задачей при управлении функционированием БАК является планирование траекторий полета и пилотирование БПЛА по этим траекториям. С учетом того, что БАК имеет в своем составе, как правило, не один, а два и более БПЛА, а многие небольшие комплексы (включая пункты управления) мобильны, то возникает задача планирования действий нескольких подвижных
Задачи первого типа в настоящее время хорошо проработаны, существует большое количество систем автоматического управления, управляющих как подсистемами, так и целыми БПЛА в программных и командных режимах [67]. Ко второму типу относятся принципиально иные задачи, и в первую очередь, задача планирования групповых действий мобильных объектов, суть которой заключается в определении действий каждого объекта в составе группы для достижения поставленной перед БАК цели.
Один из подходов к решению такой задачи – представить весь комплекс как единый объект управления. В этом случае каждый компонент должен постоянно передавать в центральный процессорный узел (ЦПУ) информацию о своем текущем состоянии и текущем состоянии окружающей его среды [68]. На основе этой информации ЦПУ определяет текущие действия компонентов и передает команды на выполнение этих действий на их исполнительные системы (рис. 1.85, а).
Такой метод реализуется в настоящее время в глобальных станциях управления. Постоянная связь между всеми компонентами осуществляется через глобальные спутниковые системы. Координаты всех управляемых БПЛА (оснащенных аппаратурой спутниковой связи) непрерывно отслеживаются, а командные сигналы управляющей платформы транслируются на них. Таким образом, созвездие спутников выступает в роли двустороннего канала связи между управляющим и управляемыми компонентами.
а
б

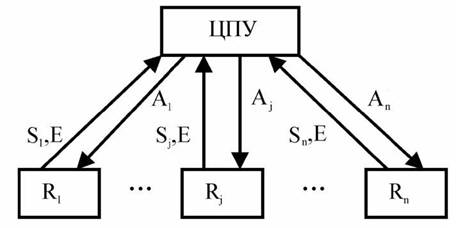

Рис. 1.85. Варианты структур системы планирования действий БАК: а) централизованная, б) распределенная;
Rj,j = 1,n – подвижные компоненты комплекса; Е – окружающая среда; Sj и Aj – вектор-функции, описывающие текущее состояние и действия j -го компонента соответственно
Очевидно, что направление дальнейшего развития систем такого типа имеет преимущественно военное (государственное) значение. Соответственно, трудности решения многомерной задачи по управлению п мобильными объектами будут возложены на вычислительную машину, обладающую высочайшим быстродействием (и стоимостью), что трудно реализуемо в гражданских областях. При этом отметим так же, что сбои в работе центральной вычислительной машины или серьезные помехи, нарушающие связь объектов управления со спутниками могут повлечь за собой потерю контроля над управляемыми БПЛА.
Хорошим примером является единая автоматизированная система одновременного управления несколькими типами БПЛА ZaNET, разработанная компанией ZALA AERO (г. Ижевск), обеспечивает возможность пользователю управлять множеством БПЛА с любой точки земли (рис. 1.86). Использование системы целесообразно, когда место запуска БПЛА и место получения целевой информации с борта и управление им необходимо географически разнести.
ZaNET представляет собой единую автоматизированную систему управления тактическим БАК с возможностью интеграции в общую систему управления войсковыми соединениями.
Платформа позволяет управлять несколькими типами БПЛА одновременно, при этом отдельная оперативная группа посредством наземной станции управления (НСУ) может получать информацию (видео/фото) от беспилотных аппаратов, выполняющих полетное задание в другом районе и управляемых с другой НСУ, централизованно анализируя поступающую информацию для принятия оперативных решений. При этом НСУ интегрируется в сеть как сервер с защищенным доступом.
Все БПЛА и наземные станции управления связаны между собой посредством Ethemet-радиоканала связи. Также доступно удаленное управление БПЛА с разделением прав пользователей [69].
