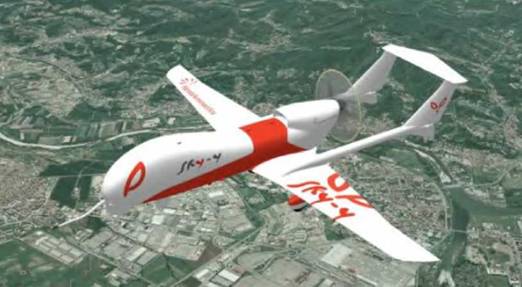

Рис. 2.12. Sky-Y – БПЛА класса MALE
ALCORE Technologies – французское общество с ограниченной ответственностью, основано в 1989 г. Специализируется на разработках и исследованиях относительно небольших (до 300 кг) БПЛА самолетного и вертолетного типов [18].
Наиболее
– Azimut 2 (рис.2.13) – разведывательный БПЛА малой дальности, предназначенный для ручного запуска. Имеет на борту электрический бесколлекторный двигатель мощностью 600 Вт, который позволяет ему развивать максимальную скорость 120 км/ч. Радиус действия 10 км. Использование режима парения позволяет экономить заряд литий-полимерных батарей и продлить общее время полета до 90 мин.
– Chacal 2 – один из первых БПЛА, обладающих радиолокационной незаметностью, что достигнуто за счет широкого использования композитных материалов. В качестве силовой установки может быть использован ДВС или миниатюрный турбореактивный двигатель. Предназначен для тактической разведки, сопровождения целей или имитации ракет;
– Easycopter – мини-вертолет с электрическим двигателем мощностью 180 Вт, оптимизированным для висения с низким потреблением энергии. Предназначен для различных гражданских применений.
Многие модели разработки ALCORE выпускаются под торговой маркой Sagem.

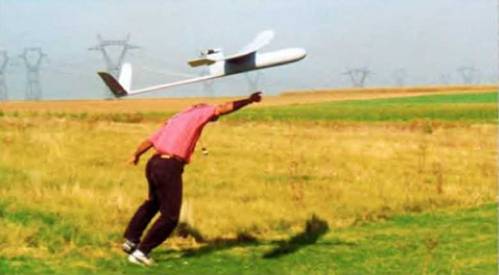

Рис. 2.13. БПЛА Azimut 2
Официальное название этой германской компании – ЕМТ Penzberg Gmbh. Она основана в 1978 г., расположена в г. Пенцберге (Бавария). Специализируется на разработке и производстве БПЛА вертолетного и самолетного типов от микродронов до аппаратов тактического назначения [19]. Основной заказчик – бундесвер.
Наиболее известные аппараты этой фирмы:
– Luna X 2000 – разведывательный БПЛА. Предназначен для разведки целей, телевизионной разведки площадных целей и отдельных маршрутов, корректировки огня. Находится на вооружении бундесвера с марта 2000 года, используется немецким контингентом ISAF в Афганистане. Дрон оснащен инфракрасной и телевизионной камерами. Программное обеспечение комплекса управления БПЛА позволяет автоматически распознавать тип целей. Запускается с помощью катапульты, приземление происходит с помощью специального парашюта или в натянутую сеть. Летно-технические характеристики: размах крыла 4,17 м, вес ‹ 40 кг, крейсерская скорость 70 км / ч, время полёта 6 ч, практический потолок 3500 м. На смену этому аппарату придет БПЛА нового проекта – Luna NG (рис.2.14), который отличается от предшественников более широким использованием композитных материалов, что делает его более легким и незаметным. Кроме того, на аппарате установлено большое количество новых электронных систем, позволяющих интеллектуализировать его работу и сделать в целом функционирование аппарата более автономным.
– Aladin (Abbildende Luftgesttitzte Aufklarungsdrohne im Nachstbereich) – малый БПЛА, разработанный по заказу Министерства обороны Германии. С 2005 года состоит на вооружении бундесвера (заказано 115 комплектов), применялся в Афганистане. Aladin способен вести разведку в течение 1 часа в радиусе до 30 километров. Запускается Aladin с рук или с помощью резиновой катапульты. Полёт осуществляется с помощью GPS по заранее определённому маршруту, есть возможность корректировки курса с земли. Возможность трансляции видеоизображения на контрольную станцию. Дрон оснащен пятью видеокамерами, формирующими изображение размерами 752x582 пикселов каждая. Для передачи изображения в аппаратуре используется радиолиния диапазона 2-2,4 ГГц. В комплект поставки входят: мобильная станция контроля, 2 летательных аппарата, мобильная метеостанция. Основные

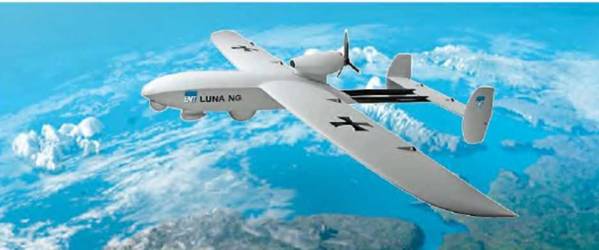

Рис. 2.14. Тактический БПЛА LunaNG
Saab АВ – шведская компания, специализирующаяся в области авиастроения, аэрокосмического оборудования и военной электроники. Основана в 1937 г. как Svenska Aeroplan Aktiebolaget. Компания специализируется на разработке и производстве истребителей. Производятся также небольшие гражданские пассажирские самолёты.
Из проектов в области беспилотной техники наиболее удачным является беспилотный вертолет среднего радиуса действия Skeldar V-200 (рис.2.15) [20]. Его покупают заказчики из Швеции, Южной Африки, США. В основном аппарат предназначен для работы на море. По словам разработчиков, БПЛА Skeldar V-200 могут быть легко развернуты на борту судов, особенно на тех, где ранее были интегрированы пилотируемые вертолеты. То же самое касается и наземной станции управления, которая рассчитана на существующие консоли на борту кораблей.
Еще одним преимуществом Skeldar V-200 является тот факт, что его двигатель мощностью 40 кВт работает на дизельном топливе, а не на бензине. БПЛА оснащается модульной полезной нагрузкой из разнообразных датчиков. БПЛА Skeldar V-200 имеет длину 5,1 м (с учетом несущего винта), длину планера без учета несущего винта 4 м, высоту 1,3 м, максимальную взлетную массу 200 кг. Масса полезной нагрузки аппарата – более 30 кг, высота полета – свыше 4 км, максимальная скорость свыше 130 км/ч, продолжительность полета 4-5 ч, радиус действия более 100 км.
В качестве силовой установки аппарата применяется 2- цилиндровый двигатель внутреннего сгорания с жидкостным охлаждением.
Рис. 2.15. БПЛА Skeldar V-200
2.4.4. Производство БПЛА в Азии
2.4.4.1. Китайские производители БПЛА
В последние годы китайская авиационная промышленность демонстрирует огромные темпы роста. Уделяется много внимания и беспилотной авиации. Причем наряду с аналогами зарубежных БПЛА появляются и собственные разработки в самых разных классах. Конкурентным преимуществом китайских БПЛА на мировом рынке может стать их цена. Уже сейчас потенциальным заказчикам делаются предложения относительно аппаратов, которые по своим летно-техническим характеристикам близки к лучшим образцам производства США или Израиля, но стоимость которых значительно ниже. Разработкой и производством БПЛА в Китае занимаются как государственные предприятия и институты, так и частные фирмы [21, 22]. Огромную роль в разработке БПЛА играют также университеты.
Государственная корпорация AVIC (Aviation Industry Corporation of China) объединяет множество производителей и разработчиков авиационной техники как военного, так и гражданского назначения. В том числе сюда входят крупные предприятия и организации, занимающиеся в разной степени и беспилотной техникой:
– Chengdu Aircraft Industry Group;
– Guizhou Aircraft Industry Corporation;
