Беспилотная авиация: терминология, классификация, современное состояние
Шрифт:
Рис. 3.1. Беспилотный самолет-разведчик Ла-17Р в полете
Геометрические харктеристики:
– размах крыла 7.5 м;
– длина 8.98 м;
– высота 2.98 м.
Вес пустого аппарата составлял 3100 кг.
В 1963 году серийный завод № 475 изготовил 20 разведчиков Jla-17P. Машина состояла на вооружении до начала 1970-х годов, случаев ее применения в боевой обстановке не известно.
БПЛА Ла-17Р создан по нормальной аэродинамической схеме и представляет собой цельнометаллический среднеплан с прямоугольными
Рис. 3.2. БПЛА Ла-17Р с твердотопливными ускорителями
Для предполетной подготовки и запуска Jla-17P использовали стартовую установку СУТР-1, созданную на базе лафета зенитного орудия С-60 (рис.3.3). Установка могла буксироваться тягачом типа КрАЗ-255. Запуск осуществлялся с помощью двух твердотопливных стартовых ускорителей ПРД-98.
Рис. 3.3. БПЛА Ла-17Р на мобильной стартовой установке СУТР-1
На завершающем этапе полета маршевый двигатель выключался, и машина производила приземление с помощью парашюта на выбранный участок местности [1].
В конце 50-х годов в связи с нарастанием угрозы ядерного удара со стороны США руководство СССР приняло решение создать систему дальней беспилотной фото- и радиоразведки под шифром "Ястреб" (постановление Совета министров П900-376 от 16.08.1960).
Ответственным за решение этой задачи определили ОКБ Туполева. КБ поручалось на основе созданного опытного беспилотного самолета Ту-121 спроектировать дальний беспилотный разведчик. БПЛА должен был быть оборудован аппаратурой фото- и радиоразведки, системами привода в заданную точку и спасения полученных разведывательных материалов. Дополнительно КБ поручалось проработать возможность многоразового использования всего беспилотного ЛА. Новый беспилотный самолет-разведчик получил в КБ обозначение "Самолет И123К (Ту-123)" или ДБР-1 (дальний беспилотный разведчик).
Ту-123 – цельнометаллический моноплан нормальной аэродинамической схемы с треугольным крылом (рис.3.4). Крыло "Ястреба" не имело механизации и каких-либо рулевых поверхностей, его внутренние объемы не использовались. Снизу-сзади на консолях крыла крепились антенны аппаратуры радиоуправления. Хвостовое оперение состояло из трех цельноповоротных рулевых поверхностей, ориентированных под углом 120° друг к другу и установленных на специальных наплывах, в которых размещались электрические рулевые машинки с водяным охлаждением. Фюзеляж состоял из шести секций. В носовой части размещалась разведывательная аппаратура массой 2800 кг. Носовая часть выполнялась спасаемой (на парашюте). Она соединялась с хвостовой частью четырьмя пневмозамками.
Перед пуском БПЛА в автопилот вводилась заранее рассчитанная программа полета. После старта разведчик летел в автоматическом режиме.
Рис. 3.4. Сохранившийся экземпляр Ту-123
Предполетная подготовка и запуск ДБР-1 производились на стартовой установке СУРД-1, которая могла буксироваться тягачом MA3-537 (рис.3.5). Перед пуском самолет поднимался в стартовое положение под углом 12 градусов к горизонту. Включался маршевый двигатель и выводился на максимальный, а затем на форсажный режим работы. Самолет при этом удерживался на установке единственным специальным болтом. Далее командир стартового расчета производил пуск. Одновременно срабатывали оба пороховых ускорителя, и аппарат, срезая спецболт, сходил с установки. Через несколько секунд после старта отработавшие ускорители отстреливались.
При посадке после выпуска тормозного парашюта производилось отделение от самолета носовой части, выпуск ее посадочных опор и основного парашюта, обеспечивающих безопасное приземление этого отсека. Хвостовая часть самолета опускалась на землю на тормозном парашюте с большой вертикальной скоростью и при ударе о землю деформировалась так, что повторно быть использована не могла.
Государственные испытания Ту-123 были закончены в декабре 1963 года. В 1964 году система ДБР-1 "Ястреб" была принята на вооружение ВВС Советской Армии. Серийное производство БПЛА Ту-123 и других элементов системы продолжалось в Воронеже до 1972 года, всего было построено 52 экземпляра беспилотного самолета-разведчика. Полеты "Ястреба" с целью проверки и поддержания практических навыков летчиков и специалистов проводились, как правило, только на крупных советских полигонах (Забайкалье, Дальний Восток, Средняя Азия). Маршрут прокладывался над малонаселенными районами СССР. Система состояла на вооружении разведывательных подразделений ВВС до 1979 года [1].

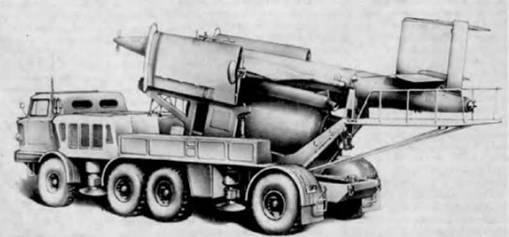

Рис. 3.5. Ту-123 на стартовой установке
Основные характеристики Ту-123:
– размах крыла: 8,41м;
– длина: 27,84 м;
– высота: 4,78 м;
– максимальный взлетный вес: 35610 кг;
– крейсерская скорость: 2700 км/ч;
– потолок: 22800 м;
– максимальный радиус действия: 1400 км;
– тип двигателя: КР-15, турбореактивный с форсажной камерой;
– тяга двигателя 10000 кгс.
Используя опыт по Ту-123, в конце 60-х годов КБ Туполева разработало и вывело на испытания его полностью спасаемый вариант Ту-139 "Ястреб-2" (ДБР-2).
В дальнейшем работы КБ Туполева по беспилотной тематике развивались в русле создания тактических и оперативных дозвуковых полностью спасаемых разведывательных многоразовых летательных аппаратов. В 70-е годы испытываются, запускаются в серию и передаются в войска оперативно-тактический Ту-141 "Стриж" (ВР-2) и тактический разведывательный комплекс Ту- 143 "Рейс" (ВР-3) [2].
К разработкам оперативно-тактического комплекса Ту-141 (ВР-2 "Стриж") (рис.3.6) и тактического комплекса Ту-143 (ВР-3, "Рейс") в ОКБ Туполева приступили практически одновременно. Многие технические решения для обоих комплексов были очень близки, отличия в основном касались дальности действия систем. Беспилотный комплекс оперативно-тактической разведки ВР-2 "Стриж" предназначался для проведения разведывательных операций на глубину в несколько сотен километров от линии фронта, тактический комплекс ВР-3 "Рейс" – в несколько десятков.
