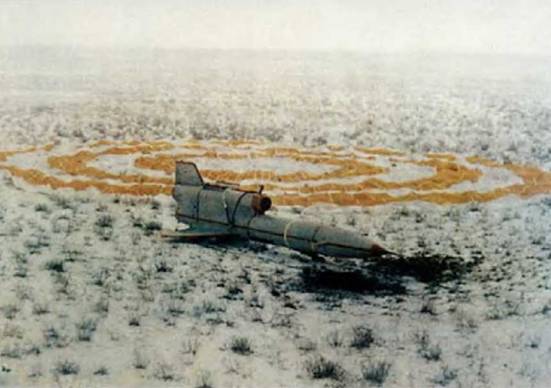

Рис. 3.11. БПЛА Ту-143 после посадки

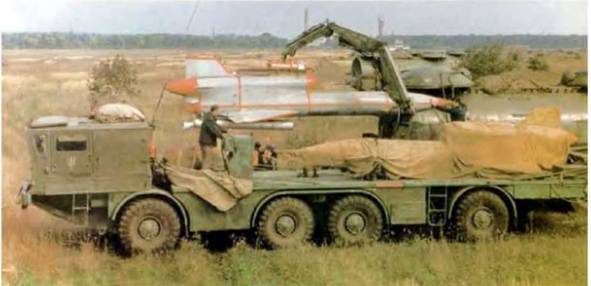

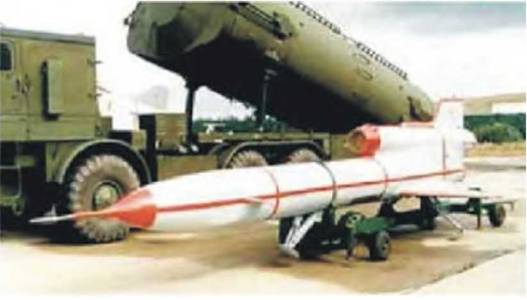

Рис. 3.12. БПЛА Ту-143 на транспортной машине
Основные характеристики Ту-143:
– размах крыла: 2,24 м;
– длина: 8,06 м;
– высота: 1,545 м;
– максимальный взлетный вес: 1230 кг;
– крейсерская скорость: 950 км/ч;
– максимальный
– минимальная операционная высота полета: 200 м;
– максимальная операционная высота полета: 1000 м;
– максимальная продолжительность полета: 0,25 ч;
– тип двигателя: турбореактивный ТРЗ-117;
– тяга двигателя: 640 кгс.
В конце 70-х годов, после поступления в войска комплекса Рейс", встал вопрос о его модернизации с целью повышения его эффективности. Перед ОКБ Туполева была поставлена задача по оснащению самолета-разведчика новыми средствами и типами разведывательного оборудования, имевшими более высокие характеристики разрешения, введение систем, дающих возможность вести разведывательные действия в ночных условиях. Были выставлены требования по улучшению летно-тактических данных, в частности, по дальности полета. По наземному комплексу требовалось сократить состав обслуживающего персонала, количество технических средств и упростить процесс эксплуатации. Тактико-технические требования к комплексу были утверждены заказчиком в феврале 1983 года. До 1987 года ОКБ занималось проектированием и постройкой опытных образцов разведывательного БПЛА, получивших по ОКБ шифр самолет "243" (Ту- 243).
Первый полет опытный БПЛА Ту-243 совершил в июле 1987 года. Опытная партия самолетов Ту-243 прошла государственные испытания и новый комплекс был запущен в серийное производство с 1994 г. на заводе в г. Кумертау вместо комплекса "Рейс" (рис.3.13). Принят на вооружение в 1999 г. Работы, проведенные в рамках создания нового беспилотного разведывательного комплекса "Рейс-Д" позволили увеличить эффективность комплекса более чем в 2,5 раза.
Конструкция планера БПЛА Ту-243 по сравнению с Ту-143 особых изменений не претерпела. Сохранив в основном общую аэродинамическую компоновку, самолетные системы, силовую установку БПЛА Ту-143, разработчики полностью обновили состав разведывательного оборудования, внедрили новый навигационно-пилотажный комплекс НПК-243, выполненный на более современной элементной базе, произвели перекомпоновку размещения оборудования БПЛА, увеличили запас топлива и т.д.
Разведывательное оборудование, комплектующееся в двух вариантах, позволяет вести операции в любое время суток. В первом варианте комплектации на борту устанавливаются панорамный аэрофотоаппарат типа ПА-402 и система телевизионной разведки "Аист-М" с передачей информации в реальном масштабе времени по радиолинии "Трасса-М", во втором варианте – ПА-402 и система инфракрасной разведки "Зима-М" с передачей информации по "Трассе-М". Помимо передачи на землю по радиолинии информация записывается на носители, расположенные на борту БПЛА. Новое, более производительное, разведывательное оборудование в сочетании с улучшенными характеристиками самолета- носителя позволили довести площадь разведки за один вылет до 2100 кв. км. Как и в случае комплекса "Рейс", на новом комплексе возможно использование аппаратуры радиационной разведки. Для облегчения поиска БПЛА Ту-243 после посадки на землю на нем устанавливается радиомаяк типа "Маркер".

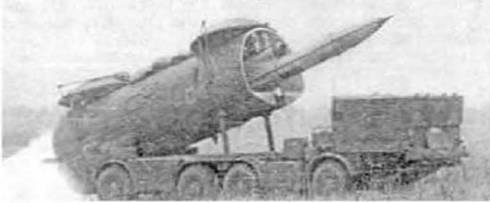

Рис. 3.13. БПЛА Ту-243 "Рейс-Д"
Основные характеристики Ту-243:
– размах крыла: 2,25 м;
– длина: 8,29 м;
– высота: 1,576 м;
– максимальный взлетный вес: 1400 кг;
– крейсерская скорость: 940 км/ч;
– максимальный радиус действия: 160 км;
– минимальная операционная высота полета: 50 м;
– максимальная операционная высота полета: 5000 м;
– тип
– тяга двигателя: 640 кгс.
Одной из последних работ в области создания беспилотных летательных аппаратов в КБ Туполева стало проектирование многоцелевого БПЛА Ту-300. В начале 1990-х годов было построено несколько опытных экземпляров этих оперативнотактических дистанционно-пилотируемых ударных аппаратов. Ту-300 проектировался уже не просто как разведывательный БПЛА, но и как носитель ракетного или бомбового вооружения. Аппарат прошел испытания и демонстрировался на различных выставках в 1990-е годы, но дальнейшая судьба его не известна (рис.3.14).
Кроме собственно БПЛА Ту-300 в оперативно-тактический комплекс разведки фронтового звена "Строй-Ф" входят также транспортно-пусковая установка, пункт дистанционного управления и пункт дешифровки разведданных, – все это смонтировано на автомобилях ЗиЛ-131. Для взлета используются твердотопливные ускорители. Для посадки аппаратов используется парашютная система.
Основные характеристики Ту-300:
– вес пустого аппарата: 3000 кг;
– максимальная скорость: 950 км/ч;
– крейсерская скорость: 500-600 км/ч;
– потолок: 6000 м;
– максимальный радиус действия: 200-300 км;
– минимальная операционная высота полета: 500 м;
– максимальная продолжительность полета: 2 ч;
– тип двигателя: ТРД.
Рис. 3.14. БПЛА Ту-300 "Коршун"
Создано в ОКБ Яковлева. БПЛА входит в состав комплекса "Строй-П". В 1982-1991 гг. были спроектированы и построены два типа БПЛА для этого комплекса. Первый аппарат – изделие 60С совершил первый полет 17 июля 1983 г. Он был оснащен двигателем Самара П-020. В процессе испытаний было выполнено 25 запусков, из которых 20 признаны успешными. Всю электронику разрабатывал НИИ "Кулон", стартовое устройство – ОКБ "Горизонт". Второй БПЛА – "Пчела-1Т" (изделие 61) – и стал прототипом для серийного производства. Первый полет совершил 26 апреля 1986 г. Испытательная программа завершилась в сентябре 1989 г. после 68 пусков (52 успешных). Известно что испытания комплекса сопровождались большими трудностями (в частности, долгое время не удавалось добиться стабильной работы системы управления полетом).
Летательный аппарат представляет собой высокоплан с кольцевым оперением. Шасси – четыре неубираемые стойки. Толкающий винт расположен в кольцевом оперении. Планер в основном выполнен из композиционных материалов.
Рис. 3.15. БПЛА "Пчела-IT"
Полезная нагрузка у "Пчелы-1Т" – телекамера с зум-объективом (угол захвата – от 3 до 30 градусов), для БПЛА "Пчела- 1ИК" – инфракрасная камера. Передача развединформации выполняется в реальном масштабе времени. Полет аппарата может быть запрограммирован на земле или непосредственно контролироваться оператором. Варианты использования "Пчелы" многообразны. Этот БПЛА может подавлять радиостанции в радиусе 15 км. Также возможно использование его и в качестве мишени.
В стандартном варианте в состав комплекса "Строй-П" включены 10 БПЛА, одна станция управления/пусковая установка, один транспортный грузовик и один эксплуатационный грузовик. Обслуживающий персонал – 8 человек. Взлет "Пчелы" происходит с БМД (боевой машины десанта) по направляющей, при помощи ускорителей (рис.3.16). Посадка выполняется при помощи парашютной системы, удар о землю гасится при помощи рессорного шасси. БПЛА имеет модульное построение фюзеляжа, это позволяет моментально менять поврежденные части, восстанавливая работоспособность аппарата.
