БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ
Шрифт:
Выстрел ВОГ-25
Выстрел ВОГ-25П

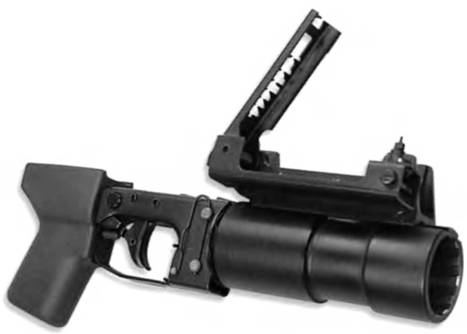

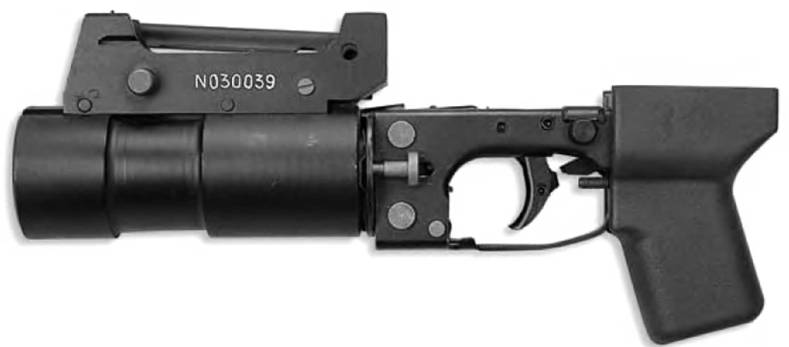

ГП-30 (обр. 2000 г.)
Калибр…40 мм
Выстрел…ВОГ-25, ВОГ-25П
Масса оружия без выстрела…1,3 кг
Длина оружия… 276 мм
Длина ствола… 205 мм
Начальная скорость…76 м/с
Боевая скорострельность…5-6 выстр./мин
Максимальная

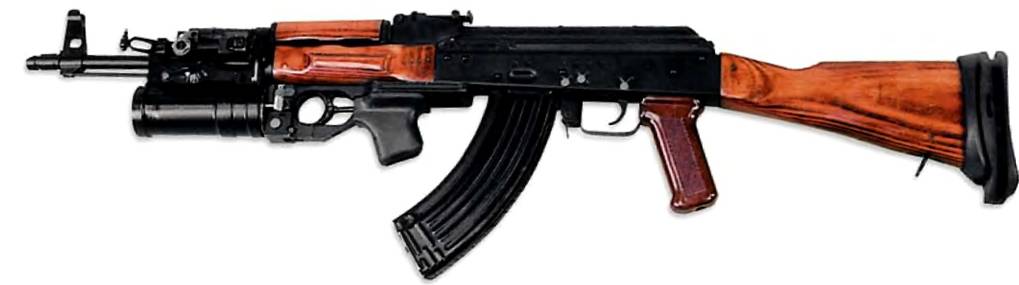

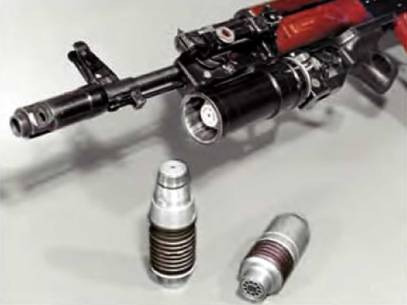

Заряженный гранатомет ГП-25 (на автомате АК 74) и выстрелы ВОГ-25П и ВОГ-25
Стрельба из подствольного гранатомета (на автомате АКМ) с упором приклада в плечо
до 200 м - с упором приклада в плечо, 200-400 м - с прикладом, зажатым под мышкой, а по крутой навесной траектории - с упором приклада в грунт.
Модификация ГП-30 «Обувка» (индекс 6Г21) отличается уменьшенной на 20% массой самого гранатомета и на 35% сниженной трудоемкостью производства. Прежде всего, упрощен прицел - исключен отвес, устранены прижимные кольца. Сам прицел перенесен на правую сторону, полупрямая наводка производится по принципу «равноудаленной точки». В ЦКИБ СОО разработан и новый вариант ГП-30 с удлиненным стволом и стоечным прицелом - дульная часть гранатомета выступает впереди пламегасителя или компенсатора на стволе автомата, что исключает их вредное влияние на полет гранаты.

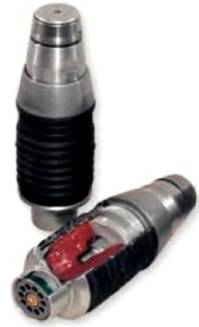

Выстрел ВОГ-25 при падении гранаты вертикально дает радиус сплошного поражения осколками до 10 м. Взрыватель мгновенного действия унифицирован с 30-мм выстрелом ВОГ-17, есть самоликвидатор. Выстрел ВОГ-25П (прыгающий) снабжен вышибным зарядом, при падении на землю осколочный элемент выбрасывается и взрывается на высоте 0,5-1,5 м, чем усиливается его поражающее действие. Есть дымовой выстрел ГРД-40.

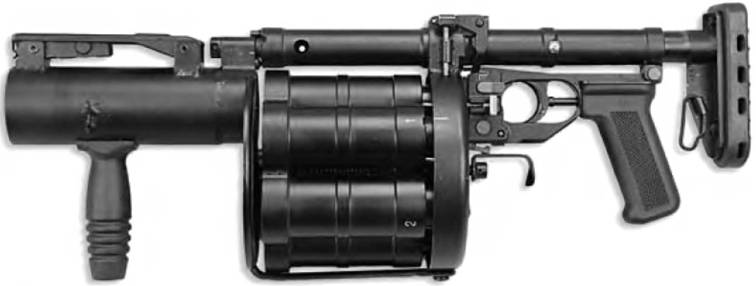

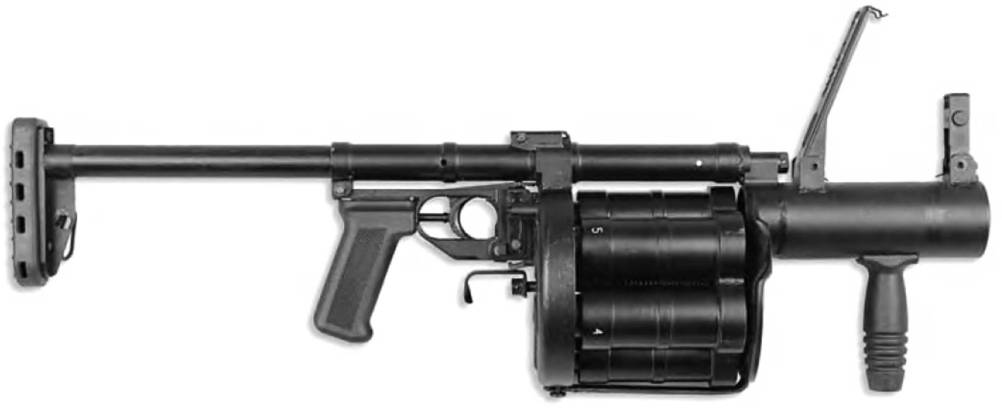

Револьверный гранатомет 6Г30
Револьверный гранатомет 6Г30 с убранным и с выдвинутым прикладом

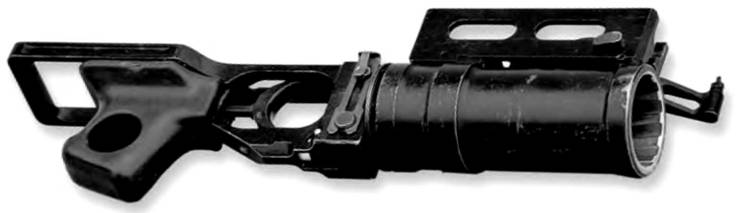

РГМ «Кастет»
Калибр…40 мм
Выстрел…ВОГ-25, ВОГ-25П,
ГРД-40, «Гвоздь-Д»
Масса оружия без выстрела…2,5 кг
Длина оружия:
в боевом положении… 567 мм
в походном положении… 368 мм
Начальная скорость гранаты… 58-60 м/с
Боевая скорострельность…5-6 выстр./мин
Прицельная дальность стрельбы…до 250 м
Калибр…40 мм
Выстрел…ВОГ-25, ВОГ-25П,
ГРД-40, «Гвоздь»
Количество стволов…6
Масса оружия без выстрелов…6,2 кг
Длина оружия:
в боевом положении… 690 мм
в походном положении… 520 мм
Начальная скорость гранаты…73,5 м/с
Боевая скорострельность…не менее
12-15 выстр./мин
Макс, дальность стрельбы… 380 ± 15 м
Гранатомет разработали в 1993 г. конструкторы ЦКИБ СОО В.Н. Телеш и Б.А. Борзов. Уже в середине 1994 г. опытные гранатометы прошли проверку боем в Чечне, получив положительные отзывы.
Конструкция 6Г30 отличается предельной простотой и технологичностью, построена по схеме
Ударно-спусковой механизм снабжен автоматическим (не допускает выстрел при открытой или не полностью закрытой передней крышке) и флажковым неавтоматическим предохранителями. Блок стволов поворачивается на 1/6 оборота после выстрела, когда спусковой крючок возвращается своей пружиной назад, ставя под курок заряженный ствол. Поворот и фиксацию блока стволов производит храповой механизм. Возможен проворот блока стволов рукой. Передняя крышка откидывается на оси для заряжания блока стволов.
Откидные прицельные приспособления включают регулируемую мушку и рамочный прицел от 100 до 400 м. Приклад - выдвижной трубчатый, плечевой упор снабжен резиновым амортизатором.
Стрельба до 300 м ведется с упором приклада в плечо, на большие с прикладом, зажатым под мышкой.
Параллельно с 6Г30 разрабатывался и однозарядный РГМ с использованием того же ствола ГП-25. Гранатомет РГМ «Кастет» предназначен, прежде всего, для правоохранительных органов, тем более, что уже имеется ряд 40-мм выстрелов чисто «полицейского» назначения - например газовый «Гвоздь», снаряженный рецептурой CS. Главным преимуществом РГМ, оснащенного складным плечевым упором, является компактность.
Гранатомет магазинный - ГМ-94
Калибр…43 мм
Выстрел…ВГМ-93
Масса оружия без выстрелов…4,5 кг
Длина оружия:
со сложенным плечевым упором… 540 мм
с откинутым плечевым упором…810 мм
Начальная скорость…не менее 85 м/с
(термобарическая граната)
Макс, дальность стрельбы… 600 м
Прицельная дальность стрельбы…до 300 м
(по точечной цели)
Мин. безопасная дальность стрельбы…5 м
(термобарическая граната) Емкость магазина…3 выстрела
Гранатомет ГМ-94 с откинутым и со сложенным прикладом
Гранатомет ГМ-94 со сдвинутым вперед стволом для перезаряжания
Гранатомет ГМ-94 с открытой крышкой ствольной коробки
Этот комплекс, включающий 43-мм магазинный гранатомет и выстрелы ВГМ, разработан в тульском КБ Приборостроения как многоцелевое оружие, пригодное для решения «полицейских» (с боеприпасами несмертельного действия) и боевых задач. Последние включают поражение живой силы в условиях городской застройки, подвалах, фортификационных сооружениях, на резко пересеченной местности, постановку дымовых завес, создание очагов возгорания, вывод из строя небронированной или легкобронированной техники. В основу конструкции гранатомета положена схема помпового ружья «Рысь» (также разработки КБП) с перезаряжанием движением ствола. Активный принцип стрельбы позволяет безопасно вести огонь из замкнутых пространств.
