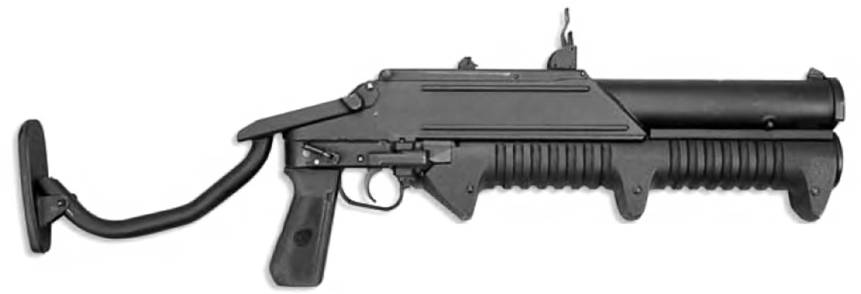

Калибр выбран из соображения совмещения эффективности боепри-паса и портативности самого оружия. Смещение ствола производится вручную за массивное пластмассовое цевье, запирание канала ствола - зеркалом ствольной коробки и боковыми боевыми упорами. Трубчатый магазин расположен над стволом, заряжается сверху. Отражение стреляных гильз -вниз. Такая схема позволила сократить размеры оружия, а расположение ствола и приклада на одной линии -повысить устойчивость при стрельбе.

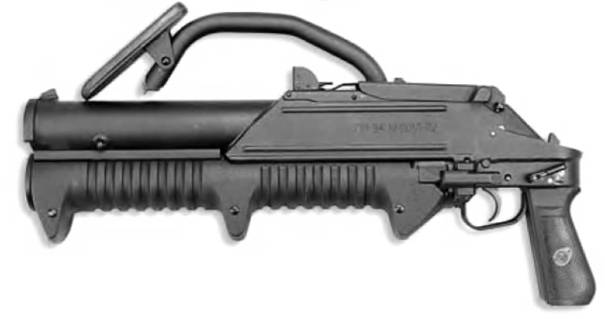

УСМ работает только самовзводом. ГМ-94 имеет складной вверх приклад (плечевой упор). Сложенный плечевой упор служит рукояткой для переноски, стрельба возможна при
Для стрельбы используются выстрелы ВГМ-93 нескольких типов - газовый («курящий») с рецептурой раздражающего действия, ударно-шоковый с эластичным поражающим элементом, термобарический. Термобарическая граната массой 0,25 кг (масса выстрела 0,35 кг) способна поражать живую силу в радиусе 3 м, технику с толщиной брони до 8 мм, эффективно действует по деревянным преградам и кирпичной кладке в полкирпича толщиной.
Ручной гранатомет специальный модернизированный - РГС-50М

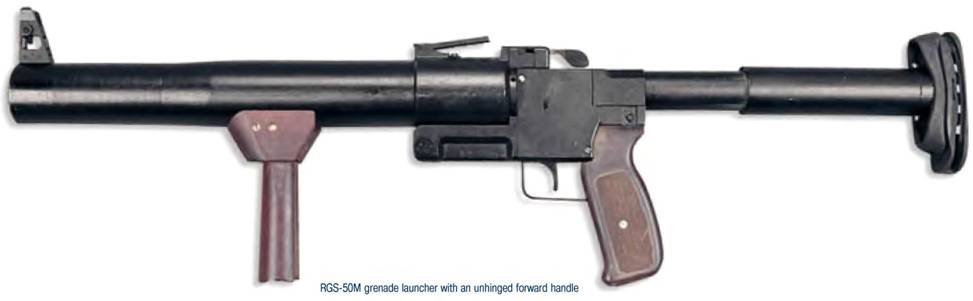

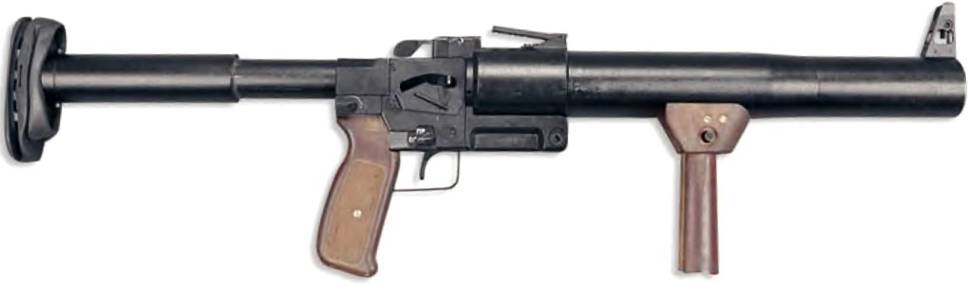

Гранатомет РГС-50М с откинутой передней рукояткой
Калибр…50 мм
Выстрел…с гранатами ГС-50М, ГСЗ-50, ЭГ-50, ГО-50, ГК-50, ГВ-50, ГД-50
Масса оружия без выстрела…6,3 кг
Длина оружия… 890 мм
Начальная скорость…92 м/с
Прицельная дальность стрельбы…150 м

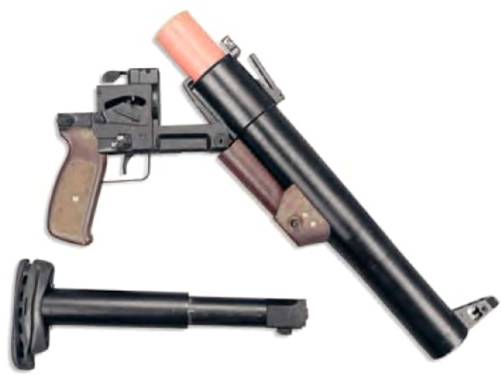

Гранатомет РГС-50М со сложенной передней рукояткой в положении для заряжания, приклад отделен
Этот комплекс был разработан в конце 1980-х годов на основе уже существующих 50-мм выстрелов несмертельного действия и включил однозарядный гладкоствольный гранатомет РГС-50 («ручной гранатомет специальный, 50-мм») и выстрелы с гранатами ГС-50М раздражающего, ГСЗ-50 свето-звукового, ЭГ-50 и ЭГ-50М ударно-шокового действия, в дальнейшем пополнился выстрелами с гранатами - осколочной ГО-50, кумулятивной ГК-50, выстрелом для выбивания замков ГВ-50 и дымовым ГД-50. Таким образом, специальный гранатомет для полицейских и контртеррористических операций приобрел новые боевые качества.
Гранатомет выполнен по схеме однозарядного ружья с откидным стволом и верхним поворотным рычагом запирания. УСМ - куркового типа, с неавтоматическим флажковым предохранителем (слева над спусковым крючком), блокирующим шептало. Курок взводится при откидывании ствола вниз взводителем, после выстрела встает на отбой (чтобы боек не мешал отпиранию). Стрелянная гильза извлекается экстрактором.
Для управления служат пистолетная рукоятка и съемное цевье. Отъемный трубчатый приклад расположен на продолжении линии оси канала ствола, совмещен с гидропружинным тормозом отката и снабжен резиновым затылком, что позволило метать сравнительно тяжелые (0,39-0,42 кг) гранаты с начальной скоростью 90 м/с.
Прицел - откидной стоечный,
Модернизированный РГС-50М получил пружинный тормоз отката, усовершенствованный УСМ, складную переднюю рукоятку удержания.
Автоматический гранатомет станковый - АГС-17
Автоматический станковый гранатомет АГС-17
Выстрелы ВОГ-17 и металлическая лента к автоматическому гранатомету
Калибр…30 мм
Выстрел…ВОГ-17 (ВОГ-17М)
Масса гранатомета без боекомплекта…18 кг
Масса станка…12 кг
Начальная скорость гранаты…185 м/с
Темп стрельбы…от 50-100
до 420 в./мин
Максимальная дальность стрельбы… 1730 м
Минимальная дальность
навесной стрельбы… 1000 м
Емкость ленты…29 выстрелов
Стрельба из АГС-17 из положения сидя
30-мм автоматический гранатомет, созданный в КБТМ А.Э. Нудельмана, принят на вооружение в 1971 г. под обозначением АГ-17 «Пламя» (в станковом варианте - АГС-17, индекс 6Г10), выпуск поставил машиностроительный завод «Молот» в г. Вятские Поляны.
Гранатомет рассчитан под осколочные выстрелы ВОГ-17 и ВОГ-17М (30x20). Ствол - сменный. Автоматика действует за счет отдачи свободного затвора, гидравлический тормоз отката смягчает работу и снижает темп стрельбы, способствуя повышению кучности. Механизм перезаряжания -тросовый.
Ударно-спусковой механизм куркового типа в сборе крепится на левой стенке ствольной коробки, допускает только непрерывный огонь с переменным темпом. Гидравлический механизм регулирования темпа стрельбы смонтирован в линейно движущемся курке и управляется флажком с двумя положениями - на максимальный темп 350-400 выстр./мин и минимальный 50-100 выстр./мин. Рукоятки управления АГС-17 складные.
Питание - из металлической звеньевой ленты с открытым звеном на 30 выстрелов (стандартно снаряжают только 29). Механизм подачи ленты - рычажный. Прицел - оптический ПАГ-17.
Огонь ведется с треножного складного станка САГ-17 в положении сидя и с колена. На дальности 400 м срединные отклонения попаданий составляют 4,3 м по дальности и 0,2 м по фронту.
АГС-17 отличается маневренностью, достаточной эффективностью стрельбы, состоит на вооружении в России, бывших республиках СССР, а также в десятке зарубежных стран.
