БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ

Федосеев Семен Леонидович

Автоматический гранатомет станковый - АГС-30

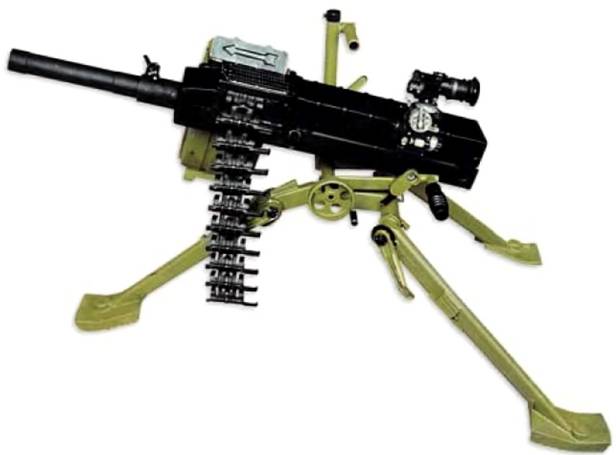

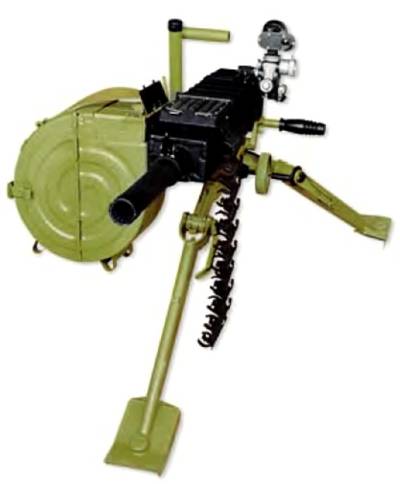

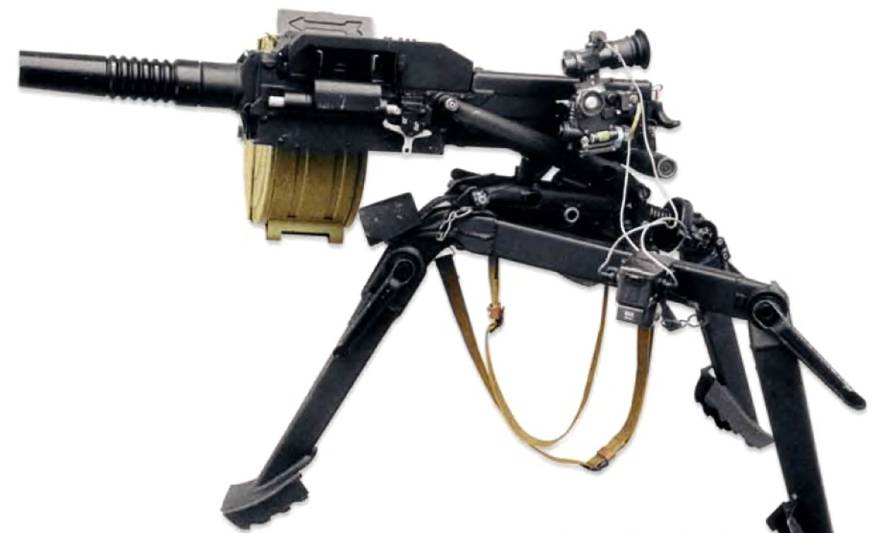

Автоматический станковый гранатомет АГС-30

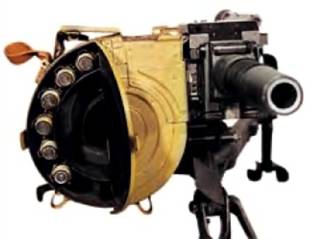

Выстрел ГПД-30

Тактико-технические

характеристики

Калибр…30 мм

Выстрелы…ВОГ-17М, ВОГ-30, ГПД-30

Масса со станком

без патронной коробки и прицела…16,5 кг

Габаритные размеры комплекса… 490x735x1165 мм

Длина «тела» гранатомета… 837 мм

Начальная скорость гранаты…не ниже 183 м/с

Темп стрельбы… 400 выстр./мин

Макс, дальность стрельбы выстрелами:

ВОГ-17М, ВОГ-30…до 1700 м

ГПД-30…до 2100 м

Емкость ленты…30 выстрелов

Стрельба из АГС-30 из положения лежа

Облегченный станковый гранатомет (гранатометный комплекс) АГС-30 разработан Тульским КБ Приборостроения под те же выстрелы ВОГ-17 и ВОГ-17М или новый выстрел ВОГ-30. Баллистика гранатомета оставлена прежней.

Работа автоматики основана на отдаче свободного затвора, масса затвора повышена переносом на него снижа-теля выстрела и шептала. Выстрел «с выката» и длинный ход затвора смягчают работу автоматики и способствуют повышению кучности стрельбы. Спусковой механизм допускает только непрерывный огонь. Взведение затвора - качающимся рычагом. АГС-30, в отличие от АГС-17, не содержит гидравлических устройств. Лента снаряжается 30 выстрелами.

Основной оптический прицел ПАГ-17 сохранен, дополнен постоянным механическим.

Органы управления перенесены на легкий треножный станок, допускающий стрельбу лежа, сидя и с колена, в большом горизонтальном секторе, с углами возвышения до 70°. АГС-30 может носиться в укладке-рюкзаке отдельно от станка или со сложенным станком. Имеется вариант гранатомета для установки на боевые машины.

Выстрел ВОГ-17 массой 350 г несет гранату массой 280 г с зарядом ВВ в 36 г, ВОГ-17М массой 348 г (гранаты -275 г, заряда ВВ - 34 г) снабжен взрывателем с самоликвидатором и дает приведенную площадь поражения 70 кв.м. Новый выстрел ВОГ-30 с зарядом ВВ в 47 г при тех же размерах и массе дает большую площадь поражения. КБП разработало собственный выстрел ГПД-30 с целью улучшить аэродинамику и осколочное действие гранаты, повысить дальность и кучность стрельбы.

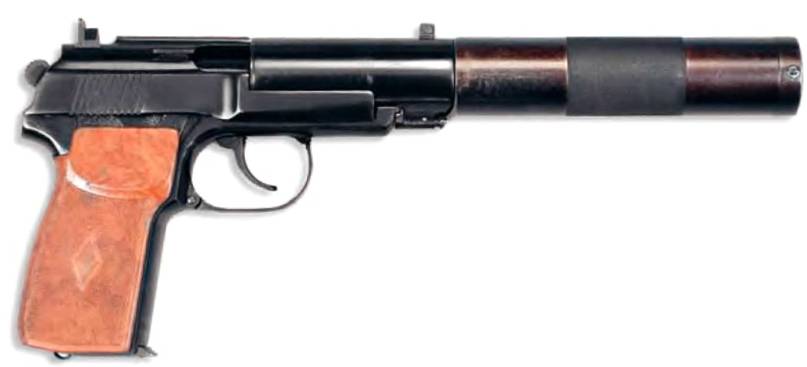

Пистолет бесшумный - ПБ

Тактико-технические характеристики

Калибр…9 мм

Патрон…9x18 ПМ

Масса без патронов…0,97 кг

Длина без насадка…170 мм

Длина с насадком…310 мм

Начальная скорость пули… 290 м/с

Боевая скорострельность…30 выстр./мин

Прицельная дальность…50 м

Емкость магазина…8 патронов

< image l:href="#"/>

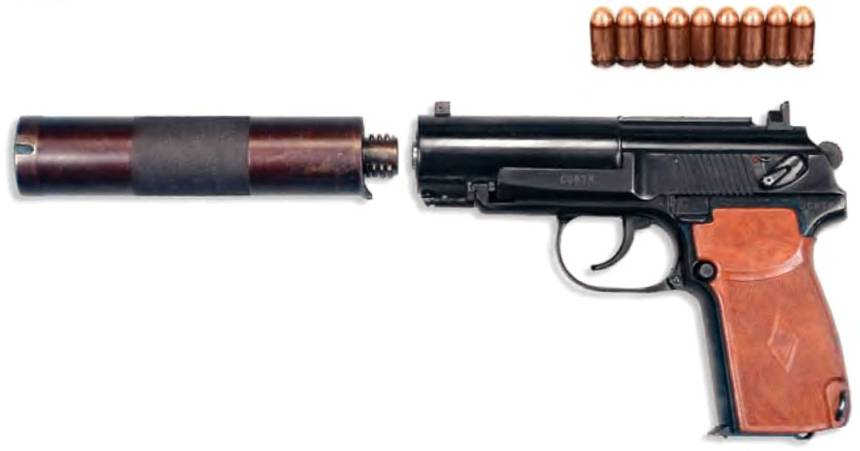

Пистолет ПБ со снятым насадком, патроны 9x18 ПМ

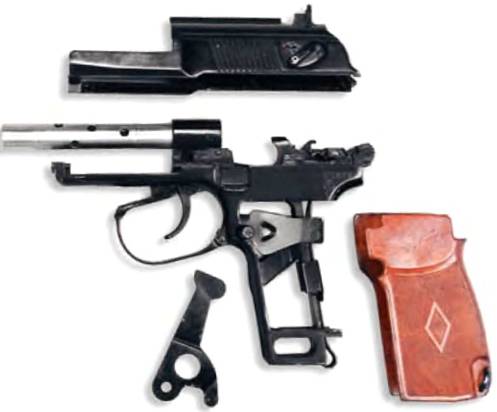

Неполная разборка пистолета ПБ

Пистолет ПБ («пистолет бесшумный», индекс 6П9) разработан конструктором А.А. Дерягиным с использованием элементов ПМ и принят на вооружение в 1967 г.

ПБ имеет двухсекционный глушитель. На ствол надет кожух - расширительная камера.

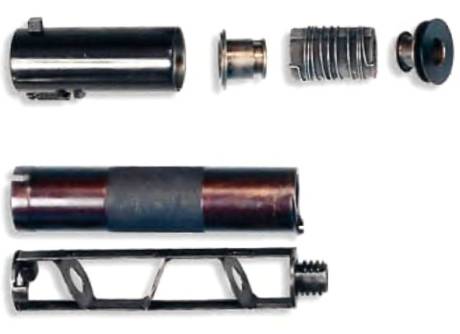

Действие такого интегрированного глушителя основано на предварительном отводе пороховых газов из канала ствола, что снижает давление пороховых газов и скорость пули (до 290 м/с -заведомо ниже звуковой). Камера фиксируется на переднем отростке рамки пистолета, пороховые газы отводятся в нее через отверстия, выполненные по дну нарезов ствола. Между стволом и кожухом уложена рулоном металлическая сетка, отбирающая температуру пороховых газов. К передней части камеры крепится съемный узел глушителя - насадок с помещенным в нем сепаратором с несколькими шайбами, установленными последовательно под разными углами наклона. В образованных ими камерах насадка пороховые газы дробятся, постепенно расширяются и теряют свою скорость и температуру.

Затвор укорочен. Возвратная пружина вертикально установлена в рукоятке и взаимодействует с затвором через качающийся рычаг. Затворная задержка управляется как у ПМ.

Съемный насадок позволяет переносить пистолет в компактной поясной кобуре.

Автоматический пистолет бесшумный - АПБ

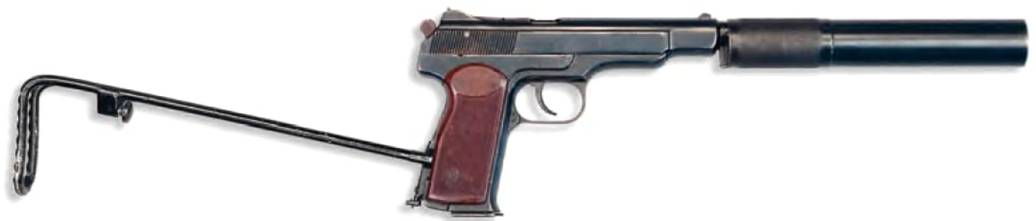

Пистолет АПБ с прим кнуты м проволочным прикладом

Пистолет АПБ со снятым проволочным прикладом, патроны 9x18 ПМ

Тактико-технические характеристики

Калибр…9 мм

Патрон…9x18 ПМ

Масса со снаряженным магазином

и насадком…1,65 кг

Масса насадка…0,4 кг

Масса проволочного приклада…0,2 кг

Начальная скорость пули… 290 м/с

Емкость магазина…20 патронов

Пистолет АПБ, снятый насадок укреплен на проволочном прикладе

В 1972 г. на вооружение был принят «автоматический пистолет бесшумный» (АПБ, индекс 6П13), разработанный А.С. Неугодовым на основе автоматического пистолета Стечкина. Напомним, что АПС имеет автоматику на основе отдачи свободного затвора, инерционный замедлитель темпа стрельбы, курковый ударный механизм, переводчик-предохранитель, секторный прицел.

Удлиненный ствол АПБ окружен интегрированной камерой, в которую пороховые газы отводятся через отверстия в стенках ствола. Благодаря этому начальная скорость пули падает ниже звуковой. После вылета пули из канала ствола газы из расширительной камеры возвращаются в ствол и истекают наружу через дульный срез уже с уменьшенными температурой и давлением. Дульная часть ствола выступает из затвора-кожуха и имеет нарезку для крепления насадка, разделенного внутри на ряд расширительных камер. Оригинальной чертой стало буквальное «вписывание» интегрированной камеры в обводы затвора-кожуха.

Вместо кобуры-приклада АПБ получил съемный проволочный приклад с плечевым упором. Снятый насадок крепится винтом на прикладе.

Повышение массы оружия в боевом положении и смещение центра тяжести вперед повысило кучность стрельбы по сравнению с базовым АПС.

Пистолет самозарядный специальный - ПСС

Пистолет ПСС, патроны СП4
