или RIM-66E-5
СУ…Мк 74 мод. 2 с двумя РЛС SPG-51C
тип комплекса… «NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ)… 1x8 (Мк 29 мод. 3)
боекомплект… 16 ЗУР RIM-7M/P
СУ… Мк 91 мод. 2 с РЛС подсветки WM 25
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 x 2 - 120/50 («Bofors»)
СУ…WM 25
количество АУ х стволов (тип АУ)…1x1 - 30-мм («Goalkeeper»)
количество АУ х стволов (тип АУ)… 2 x 1 -20/70 («Oerlicon»)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32
тип торпед… Мк 46 мод. 5
Авиационное.
количество х тип вертолетов… 1 х «Lynx» SH-14B
оборудование ВПП… светотехническое
тип ангара…палубный
Радиоэлектронное:
БИУС…SEWACO-I с системами Link 10 и 11,
SCOT ID SATCOM
РЛС обнаружения ВЦ и МЦ…MTTR/SPS-01
РЛС навигационная…2 х тип 1226
комплекс РЭБ… «Ramses»
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 x 6 - 130-мм)
ГАС с подкильной антенной… CWE-610

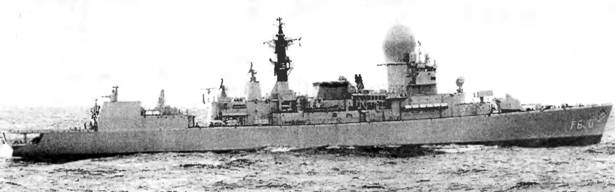

Работы над проектом эсминца УРО были начаты в середине 1967 г. Всего было построено два корабля данного типа. Tromp (вступил в строй 3 октября 1975 г.) выведен из состава флота в середине 1999 г. и законсервирован. С 1996 г. эти корабли классифицируются как фрегаты УРО.
После вооружения ПКРК «Harpoon» данные корабли получили возможность вести борьбу с надводными кораблями противника на дистанциях свыше 50 миль (до этого она была ограничена возможностями 120-мм АУ, что считалось явно недостаточным). В период с 1988 по 1990 гг. оба эсминца прошли модернизацию, связанную с установкой ЗАК и новых РТС.
В настоящее время корабли предполагается заменить на фрегаты типа LCF. Ведутся переговоры о продаже их Индонезии.
Корпус гладкопалубный, стальной, на 2/3 длины имеющий двойное дно. Междудонное пространство используется в качестве топливных и масляных цистерн. Корпус разделен водонепроницаемыми переборками на 13 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются бортовые управляемые рули и скуловые кили.
Надстройки выполнены из алюминиево-магниевых сплавов.
Тип Jacob van Heemskerck - 2 единицы
ФРЕГАТ JACOB VAN HEEMSKERCK
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Jacob van Heemskerck F 812 Ф. «Koninklijke Maatschappij de Schelde», Флюсинг 21.01.81 05.11.83 15.01.86
Witte de With F813 To же 15.12.81 25.0884 17.09.86
Водоизмещение, т:
стандартное… 3 240
полное… 3 750
Главные размерения, м:
длина
ширина наибольшая… 14,6
осадка при полном водоизмещении…4,3
осадка наиболее выступающей частью…6,2
Главная энергетическая установка:
тип…газотурбинная, с раздельной
работой форсажных и маршевых двигателей
количество х тип форсажных ГТД -
– суммарная мощность, л.с…2 х ТМЗВ -50 880
количество х тип маршевых ГТД -
– суммарная мощность, л.с… 2 х RM1C-9 900
количество гребных винтов…2ВРШ
Скорость хода наибольшая, уз…30
Дальность плавания ходом 16 уз, мили… 4 700
Экипаж, чел. (в том числе офицеров)… 197 (23)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Harpoon»
количество ПУ х направляющих… 2x4
боекомплект…8 ПКР RGM-84D
Зенитные ракетные комплексы:
тип комплекса…((Standard SM-1»
количество ПУ х направляющих (тип ПУ)…1 х 1 (Мк 13 мод. 1)
боекомплект…40 ЗУР RIM-66E или RIM-66E-5
тип комплекса…«NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ)… 1x8 (Мк 29)
боекомплект…24 ЗУР (RIM-7M/P)
СУ…Мк 91 мод. 3
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1-30-мм («Goalkeeper»)
количество АУ х стволов (тип АУ)…2 х 1 - 20/70 («Oerlicon»)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 2 -324-мм (Мк 32 мод 5)
тип торпед…Мк 46 мод. 5
Радиоэлектронное:
БИУС…SEWACO-IV с системами Link 11, SATCOM
РЛС обнаружения ВЦ…LW 08
РЛС обнаружения ВЦ и МЦ…SMART
РЛС УО… 2 х STIR 240 + 1 х STIR 180
комплекс РЭБ…«Ramses»
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антенной…SQS-509
Изначально Jacob van Heemskerck должен был строиться как 11-й фрегат типа Kortenaer, однако на основе опыта англо-аргентинского конфликта 1982 г было решено усилить зенитное вооружение за счет установки ЗРК зональной обороны «Standard SM-1» («Tartar»). С этой целью с корабля убрали 76-мм АУ, вертолет, ангар, ВПП и перепланировали часть помещений. 12-й корабль серии {Witte de With) также вооружили ЗРК ((Standard SM-1». Оба корабля являются флагманами соединений «стандартных» фрегатов и обеспечивают их ПВО. Система SATCOM была установлена на Jacob van Heemskerck в 1993 г., а на Witte de With - в 1994 г. Одновременно на последнем РЛС DA 05 заменили на РЛС SMART. На первом корабле эти работы провели в 1996 - 1997 гг. Корпус фрегата разделен водонепроницаемыми переборками (доходящими до главной палубы) на 14 отсеков. Б остальном Jacob van Heemskerck полностью повторяет прототип - фрегат Kortenaer.
