Водоизмещение, т:
стандартное… ЗОН
полное… 4 260
Главные размерения, м:
длина наибольшая…134
ширина наибольшая… 14,3
осадка при полном водоизмещении,…4,6
осадка наиболее выступающей частью…7,8
Главная энергетическая установка:
тип ПТУ
количество х тип ТЗА -
– суммарная мощность, л.с…1 х «Westinghouse› - 35 ООО
количество х тип главных котлов
(параметры пара)…2 х «Babcock amp; Willcox»
(84,4 кг/см, 510°С)
количество гребных винтов…1 ВФШ
Скорость хода
Дальность плавания ходом 22 уз, мили…4 ООО
Экипаж, чел. (в том числе офицеров)… 288 (20)
Вооружение:
Противолодочный ракетный комплекс:
тип комплекса…ASROC
количество ПУ х направляющих (тип ПУ)…1x8 (Мк 112) 1*
боекомплект…16 ПЛУР RUR-5A
Зенитный ракетный комплекс:
тип комплекса…«Sea Sparrow»
количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 25)
боекомплект…8 ЗУР RIM-7E-5
Артиллерийский комплекс:
количество АУ х стволов (тип АУ)…1 х 1 - 127/54 (Мк 42 мод. 9)
СУ…Мк 68 Mod 3 с РЛС SPG-53D/F
Противолодочное:
количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)
тип торпед… Мк 46 мод. 5
СУ противолодочного оружия…Мк 114 мод. 6
Авиационное:
количество х тип вертолетов… 1 х ВО 105СВ
оборудование ВПП…светотехническое
тип ангара…телескопический
Радиоэлектронное:
БИУС…FRISTS с системой Link 14
РЛС обнаружения ВЦ…SPS-40B
РЛС обнаружения НЦ…SPS-10 или SPS-67
РЛС навигационная…LN66
средства РТР… SLO-32 (V)2
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)
ГАС с антенной в бульбовом обтекателе…,…SOS-26 СХ
система противоторпедной защиты. Т Mk 6/SLQ-25 «Nixie» ПРН системы TACAN…SRN-15
1* Две направляющие ПУ доработаны для пуска ПКР «Harpoon».

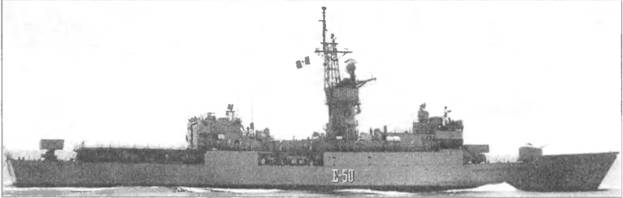

Корабли типа Knox были выведены из состава ВМС США в 1992-1993 гг. Ignacio Allende и Mariano Abasolo приобретены у США 29 января 1997 г., а третий корабль -в 1998 г. Все они вошли в состав ВМС Мексики 23 ноября 1998 г., после капитального ремонта, проведенного на одной из верфей США. В ходе него ЗАК «Vulcan Phalanx» заменили на ЗРК «Sea Sparrow». Передаваемый в 2000 г. однотипный фрегат Whipple, как и б. Roark, предполагается использовать в качестве источника запчастей. Подробно о кораблях типа Knox см. разделы о фрегатах Греции, Египта, Тайваня и Турции.
Тип Hermenegildo Galeana (Bronstein) - 2 единицы
ФРЕГАТ HERMENEGILDO GALEANA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Hermenegildo Galeana (б. Bronstein FF 1037) E42 Ф. «Avondale Shipyards)), США 16.05.61 21.03.62 10.07.63
Nicolas Bravo (б. McCloy FF 1032) E 40 To же 15.09.61 09.07.62 21.10.63
Водоизмещение, т:
стандартное… 2 360
полное… 2 650
Главные размерения, м:
длина наибольшая… 113,2
ширина наибольшая…12,3
осадка при полном водоизмещении… 4,1
осадка наиболее выступающей частью…7
Главная энергетическая установка:
тип…ПТУ
количество х тип ТЗА -
– суммарная мощность, л.с… 1 х «De Laval» - 20 ООО
количество х тип главных котлов
(параметры пара)… 2 х «Foster - Wheeler» (84,4 кг/см', 510СС)
количество гребных винтов… 1 ВФШ
Скорость хода наибольшая, уз…23,5
Дальность плавания ходом 15 уз, мили… 3 924
Экипаж, чел.(в том числе офицеров)… 207 (17)
Вооружение:
Противолодочный ракетный комплекс:
тип комплекса…ASROC
количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 112)
боекомплект…8 ПЛУР RUR-5A
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 х 2 - 76/50 (Мк 33)
СУ…Мк56 с РЛС Мк35
резервная ОЭСУ…NA 18
количество АУ х стволов (тип АУ)..1 x 1 -57/70 (Мк 2 «Bofors»)
Противолодочное:
количество ТА х труб (тип ТА)… 4 x 1 -324-мм (Мк 32 мод. 7)
боекомплект… 14 торпед Мк 46 мод. 5
СУ противолодочного оружия…Мк114
Авиационное:
оборудование ВПП… светотехническое
Радиоэлектронное:
РЛС обнаружения ВЦ… SPS-40 D
РЛС обнаружения НЦ…SPS-10F
РЛС навигационная…LN66
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 33 (2 х 6 - 112-мм)
ГАС с антенной в бульбовом обтекателе…SQS-26 AXR
система противоторпедной защиты… Т Мк 6 «Fanfare»
Оба корабля были проданы в рассрочку в декабре 1990 г. со сроком последнего платежа в декабре 1996 г. Вошли в состав ВМС Мексики 12 ноября 1993 г. Они относятся к противолодочным фрегатам ВМС США второго послевоенного поколения. Первоначально вооружение состояло из трех 76-мм автоматических орудий, вертолетной противолодочной системы DASH, ТА для противолодочных торпед и ПАРК ASROC Систему DASH демонтировали в начале 70-х годов. Перед передачей Мексике на фрегатах заменили один из 76-мм автоматов на более совершенный шведский 57-мм фирмы «Bofors», демонтировали ГАС с буксируемой антенной и соответствующее оборудование. Корпус корабля стальной, с удлиненным полубаком, двойным дном и смешанным набором с усиленными продольными связями. Водонепроницаемые переборки, доходящие до верхней палубы, делят его на 12 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве средств стабилизации используются ску\овые кили и неубирающиеся бортовые рули. Оба котла находятся в одном отсеке, разделенном продольной водонепроницаемой переборкой МО расположено в корму от КО. Надстройки выполнены из легких сплавов.
