Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
8. АП РЛС APAR
9. АП системы Link 11/16
10. 20-мм АУ
11. ТПК ПКРК "Harpoon"
12. Порт 324-мм ТА
13. АП РЛС SMART L
14. Вертолет "Sea Lynx" (Mk 88)
Водоизмещение, т:
полное 5 600
Главные размерения, м:
длина наибольшая (по КВЛ) 143 (132,2)
ширина наибольшая. 17,4
осадка при полном водоизмещении. 4,4
Главная энергетическая установка:
тип..дизель-газотурбинная,
с возможной совместной
количество х тип ГТД -
– суммарная мощность, л.с. 1 х LM 2500 - 31514
количество х тип ДД -
– суммарная мощность, л.с 2 х 20V 1163 ТВ93 -20128
количество гребных винтов.2 ВРШ
Скорость хода наибольшая, уз 29
Дальность плавания ходом 18 уз, мили. 4 000
Экипаж, чел. (в том числе офицеров). 255 (39)
Вооружение:
комплекс противокорабельных ракет
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ). 2x4 (ТПК)
боекомплект.8 ПКР RGM-84D
Зенитные ракетные комплексы:
тип комплекса. «Standard SM 2»
количество ПУ х направляющих (тип ПУ) 2 х 16 (ВПУ Мк 41)
боекомплект. ЗУР RIM-66K, ESSM
СУ Мк 91 мод. 3
тип комплекса.RAM
количество ПУ х направляющих (тип ПУ) 2 х 21 (Мк 49)
боекомплект 42 ЗУР RIM-116А-1
\р(77иллер1шский комплекс:
количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Breda»)
количество АУ х стволов (тип АУ). 2 х 1 -20 мм («Rheinmetall»)
Противолодочное:
количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод.9)
боекомплект. 8 торпед MU 90
Авиационное:
количество х тип вертолетов I х «Sed Lynx» (Mk 88)
оборудование ВПП.светотехническое с системой
принудительной посадки MBB-FHS
тип ангара. палубный
Радиоэлектронное
БИУС. SEWACO-FD с системами Link 11/16, SCOT IA SATCOM
РЛС обнаружения ВЦ SMART L
РЛС обнаружения ВЦ и НЦ, УОAPAR
РЛС обнаружения НЦ.,«Triton»
РЛС навигационная «Raypath»
ОЭСУ '. IRST
комплекс РЭБ DASA Fl 1800S-II
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Мк 36 (4 х 6 - 130-мм)
ГАС с подкильной антенной. DSQS 23BZ
В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов 6 баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC-Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого

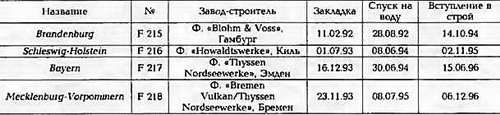

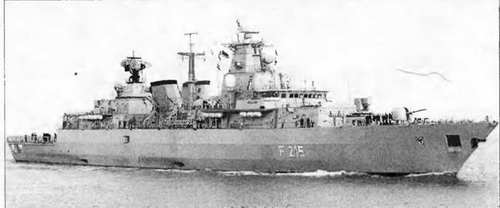

Тип Brandenburg (пр. 123) - 4 единицы
ФРЕГАТ SACHSEN
Водоизмещение, т:
стандартное.4 150
полное 4 720
Главные размерения, м:
длина наибольшая (по КВЛ). 138,9(126,9)
ширина наибольшая. 16,7
осадка при полном водоизмещении.4,4
Главная энергетическая установка:
тип.газотурбинная, с раздельной работой
форсажных и маршевых двигателей
количество х тип ГТД -
– суммарная мощность, л.с 2 х LM 2500 SA-ML -51 000
количество х тип АД -
– суммарная мощность, л.с. 2 х 20V 956 ТВ92 - 11 070
количество гребных винтов. 2 ВРШ
Скорость хода, уз:
наибольшая. 29
под дизелями. 18
Дальность плавания ходом 18 уз, мили 4000
Экипаж, чел.. 218
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса.. «Exocet»
количество ПУ х направляющих (тип ПУ). 2x2 (ТПК)
боекомплект.. 4 ПКР ММ 38
Зенитные ракетные комплексы:
тип комплекса. «NATO Sea Sparrow»
количество ПУ ‹направляющих (тип ПУ). 1 х 16 (ВПУ Мк 41 мод. 4)
боекомплект.. 16 ЗУР RIM-7M/P
СУ Мк 91 мод.З

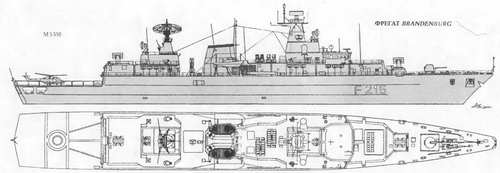

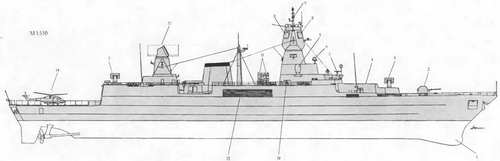

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА BRANDENBURG
1. Обтекатель ГАС DSQS 23BZ
2. Подбашенное отделение 76-мм АУ
3. Погреб 76-мм патронов
4. Носовой отсек ДГ
5. Носовое машинное отделение (ГТД)
6. Редукторный отсек
7. Кормовое машинное отделение (ДД)
8. Кормовой отсек ДГ
9. 76-мм АУ
10. ПУ ЗРК RAM И. ВПУ Мк 41 мод. 3
12 АП навигационной РЛС "Raypath"
13. АП РЛС S T1R 180
14. АП системы SCOT 1А SATCOM 15 20-ммАУ
16. АП комплекса FL-1800S
17. SMART D
18. ТПК ПКРК "Exocel"
19. Отсек 324-чм ТА
20. Пост приема-передачи грузов в море
21. АП РЛС LW08
тип комплекса. RAM
количество ПУ х направляющих (тип ПУ)2 х 21 (Мк 49)
боекомплект42 ЗУР RIM-116A-1
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ).2 х 1-20-мм («Rheinmetall»)
Противолодочное:
количество ТА х труб (тип ТА).2 х 2 -324-мм (Мк 32 мод. 5)
боекомплект 8 торпед Мк 46 мод. 5
