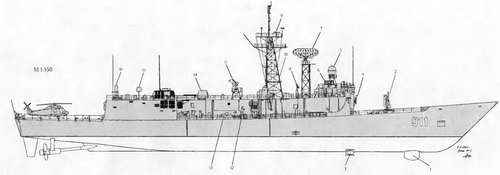

15. ПРН навигационной сичстемы TACAN
16. ЗАК "Vulkan Phalanx"
17. Вертолет "Seasprite" SH-2Q

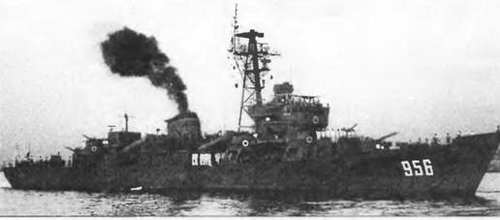

Тип El Nasser (Jianghu I)
ФРЕГАТ EL NASSER
Водоизмещение, т:
стандартное. 1425
полное 1702
Главные размерения, м:
длина наибольшая 103,2
ширина наибольшая. 10,8
осадка при полном водоизмещении. 3,1
Главная энергетическая установка:
тип. дизельная
количество х тип ДД -
– суммарная мощность, л.с 2 х 12Е 390- 14 400
количество гребных винтов».2 ВРШ
Скорость хода наибольшая, уз. 26
Дальность плавания ходом 15 уз, мили 4 000
Экипаж, чел. 195 Вооружение.
Комплекс противокорабельных ракет:
тип комплекса. HY - 2
количество ПУ х направляющих (тип ПУ) 2x2 (ангар)
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 2 x 2 57/70
количество АУ х стволов (тип АУ). 6x2 37/63 (В- 11М)
CY.«Wok Won» (тип 752А)
Противолодочное:
количество РБУ ‹стволов (тип РБУ) 2 х 5-252-мм (РБУ 1200)
штоковые бомбометы. 4
Минное:
количество мин. 60 (БМБ -2)
Радиоэлектронное:
РАС обнаружения ВЦ тип 765
РАС обнаружения НЦ.. «Еуе Shield»
РАС обнаружения НЦ и УО. «Square Tie»
РАС УО. «Fog Гагар»
РАС навигационная.RM 1290А
Средства РЭБ «SpA Betas или «Triton»
I АС с подкильной антенной Е 5
Представляют собой экспортную модификацию 2-й подсерии китайских фрегатов типа Jianghu I (тип 053). 27 кораблей этого типа находятся в составе ВМС КНР (см. соответствующий раздел справочника) и один -в составе ВМС Бангладеш. Фрегаты, переданные Егип-

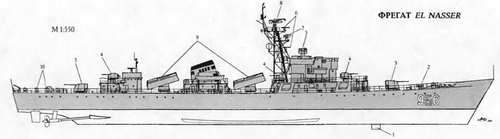

1. Обтекатель ГАС Е5
2. РБУ 1200
3. 57-мм АУ
4. 37-мм АУ
5. Командно-дальномерный пост СУ "Wok Won"
6. АП навигационной РЛС RM 1290А
7. АП РЛС "Eye Shield"
8. АП РЛС тип 765
9. ПУ ПКРК HY-2
10. Штоковые бомбометы

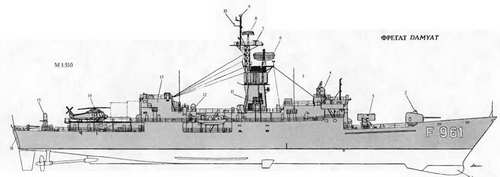

1. Обтекатель ГАС SQS-26 СХ
2. 127-мм АУ
3. ПУ ПЛУР и ПКР RCM-84C
4. Пост СУ Мк 68 GFCS с АП РЛС SPG-53A/D/F
5. ПУ НУРС системы SBROC 6 АП РЛС SPS-40D
7. АП навигационной РЛС LN66
8. АП РЛС SPS-10F
9. АП станции WLR-1
10. АП системы Link 14
11. АП комплекса SLQ-32C
12. 324-мм ТА
13.
14. Вертолет ' Seasprite" SH-2G
15. 20-мм ЗАК "Vulcan Phalanx"
16. Порт ГБПА ГАС 18А (V)!
ту, являются соответственно 17-м и 18-м кораблями серии. Согласно планам модернизации, утвержденным еще в 1994 г., на кораблях должны были быть установлены БИУС, опто-электронная система управления огнем «Naja» и ВПП. За счет демонтажа кормовых надстроек и 57-мм артиллерийской установки предполагалось обеспечить базирование вертолета типа SH-2G «Seasprite». Однако эти работы даже не начинались.
Тип Damyat (Кnoх) - 2 единицы
ФРЕГАТ RASHEED
Водоизмещение, т:
стандартное 3 011
полное. 4 220
Главные размерения, м:
длина наибольшая 134
ширина наибольшая..14,3
осадка при полном водоизмещении, 4,6
осадка наиболее выступающей частью. 7,8
Главная энергетическая установка:
тип КТУ
количество х тип ТЗА -
– суммарная мощность, л.с. 1 х «Westinghouse» -35 000
количество х тип главных котлов
(параметры пара).. 2 х «ВаЬсоск amp; Willcox»
(84,4 кг/сч', 510°С)
количество гребных винтов. 1 ВФШ
Скорость хода наибольшая, уз 27
Дальность плавания ходом 20 уз, мили. 4000
Экипаж, чел. (в том числе офицеров).. 288 (17)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Нагрооп»
ПУ. 2 направляющие
в ПУ Мк 112 ПАРК ASROC
СУ SW.G 1Л
Противолодочный ракетный комплекс:
тип комплекса ASROC
количество ПУ к направляющих (ПУ). 1 ж 8 (Мк 112)
боекомплект. 8 ПКР RGM-84G + 8 ПЛУР
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 x 1 - 127/54 (Мк 42 мод. 9)
СУ..Мк 68 GFCS с РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ).1 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА) 4 x 1- 324-мм (Мк 32 мод. 5)
боекомплект.8 торпед Мк 46 мод.5
СУ противолодочного оружия. Мк 114 мод. 16
Авиационное:
количество х тип вертолетов. 1 х SH-2G «Seasprite»
оборудование ВПП светотехническое
тип ангара.телескопический
Ради оэлектронное:
БИУС. FRISTS с системой Link 11
РАС обнаружения ВЦ SPS-40D
РАС обнаружения НЦ SPS-67
РАС навигационная.LN66
средства РТР WLR-1, WLR-6
