Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

Апальков Юрий Валентинович

empty-line/>

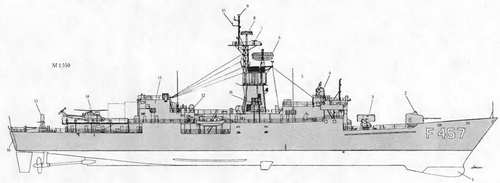

1. Обтекатель ГАС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР и ПКР RGM-84G

4. Пост СУ Мк 68 GFCS с АП РЛС SPG-53A/D/F

5. ПУ НУРС системы SBROC

6. АП РЛС SPS-40D

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10F

9. АП станции WLR-1

10. АП системы Link 14

11. АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет АВ 212 ASW

15. 20-мм ЗАК "Vulcan Phalanx"

16. Порт ГБПА ГАС 18А (V)l

Экипаж, чел. (в том числе офицеров). 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Harpoon»

ПУ.2 направляющие

в ПУ Мк 112 ПАРК ASROC

СУ SWG-1A

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ х направляющих (тип ПУ).' 1x8 (Мк 112)

боекомплект.. 8 ПКР RGM-84G + 8 ПЛУР

Зенитный ракетный комплекс

тип комплекса «Stinger» (переносной)

боекомплект 4 ПУ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1- 127/54 (Мк 42 мод. 9)

СУ.Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ) 1 х 1 -20-мм (Мк 15 «Vulcan Phalanxs)

Противолодочное:

количество ТА х труб (тип ТА) 4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект 8 торпед Мк 46 мод.5

СУ противолодочного оружия Мк 114 мод. 16

Авиационное:

количество х тип вертолетов1 х АВ 212 ASW

оборудование ВПП.светотехническое

тип ангара. телескопический

Радиоэлектронное:

БИУС.FRISTS с системой Link 14

РАС обнаружения ВЦSPS-40D

РАС обнаружения НЦSPS-10F

РАС навигационная LN66

ПРИ системы TACAN. SRN-15

средства РТР. WLR-1, WLR-6

комплекс РЭБ SLQ-32C

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной SQS-26 СХ

ГАС с ГПБА 18А (V)l

система противоторпедной защиты.SLQ-25 «Nixie»

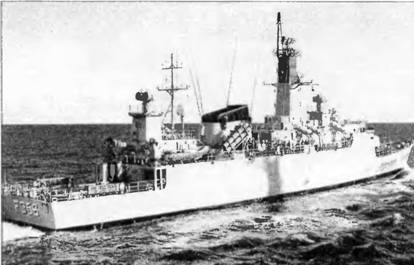

Проданы Греции в соответствии с договором, заключенным с правительством США 11 февраля 1992 г. Epirus пришел в Саламис 25 августа 1992 г., Thrace-\5 сентября 1992 г. и Makedo-nia - 12 февраля 1993 г. Они относятся к многоцелевым фрегатам ВМС США типа Кпох. строившихся в период с 1969 по 1975 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также для борьбы с подводными лодками (в первую очередь советскими АЛЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. После того, как фрегаты вооружили ПКРК, у них появилась возможность наносить удары по надводным кораблям. Изначально фрегаты типа Кпох в качестве средств ПВО имели ЗРК «Sea Sparrow», который в середине 80-х годов заменили на ЗАК

«Vulcan Phalanx». Кроме Греции, однотипные корабли были проданы (или переданы в рамках программы военной помощи) Египту, Мексике, Тайваню, Турции и Таиланду. Корпус корабля стальной, гладкопалубный, имеющий в оконечностях двойное дно. Набор смешанный, с усиленными продольными связями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 13 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются скуловые кили и не-убирающиеся бортовые рули. Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО. Надстройки выполнены из легких сплавов. В качестве недостатков фрегатов типа Кпох специалисты отмечают слабость зенитного вооружения и моральное устаревание некоторых систем оружия и ТС.

ДАНИЯ

ВМС

Дании полностью интегрированы в структуры NATO, при этом зона их ответственности ограничена Балтийскими проливами. В военное время оборону Гренландии обязуются осуществлять США, но в мирное время требуется постоянное присутствие там военных кораблей Дании для защиты биоресурсов моря в ее экономической зоне Для этих целей, наряду со специальными патрульными суднами, периодически привлекаются фрегаты. Несмотря на то что ВМС Дании располагают только тремя кораблями данного класса, руководство страны считает их число достаточным.

Тип Niels Juel - 3 единицы

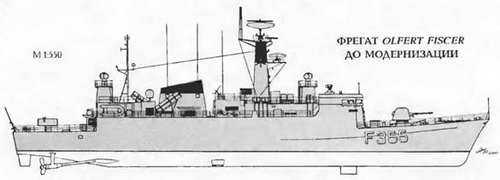

ФРЕГАТ PETER TORDENSKIOLD

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА OLFERT FISCER

1. Шкиперская кладовая

2. Отсек шпилевой машины 3- Коридор

4. Кубрики личного состава и каюты офицеров

5. Носовое машинное отделение (дизель, редуктор и дизель-генератор)

6. Кормовое машинное отделение (ГТД и два дизель-генератора)

7. Носовой (правый борт) торпедный отсек

8. Румпельное отделение

9. Цепной ящик

10. Провизионные кладовые 11 Погреб 76-мм патронов

12. Посты акустиков

13. Топлинные цистерны

14. Расходная топливная цистерна

15. 76-мм АУ

16. БИП

17. Радиорубка

18. Кают-компания

19. Ходовой мостик

20. Пост оптико-электронной системы 9LV200 21 Антенный пост системы 9LV200

22. АП РЛС 9GR 600

23. АП РЛС Mil 009

24. АП РЛС AWS 5

25. 20-мм АУ

26.ТПК ПКРК "Harpoon"

27. АП системы SATCOM

28. ПУ ЗРК "Sea Sparrow"

29. Обтекатель ГАС PMS 26

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1190

полное 1320

Главные размерения, м:

длина наибольшая (по КВЛ) 84 (80,1)

ширина наибольшая. 10,3

осадка при полном водоизмещении 3,1

осадка наиболее выступающей частью7,3

Главная энергетическая установка:

тип.дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с. 1 х LM 2500 - 24 600

количество х тип ДД -

–  суммарная мощность, л.с. 1 х 20 V 956 ND82 -5 210

количество гребных винтов2 ВРШ

Скорость хода, уз:

наибольшая. 28

под дизелями 18
