тип комплекса «Нагрооп»
ПУ.2x2
боекомплект 4 ПКР RGM-84C
Противолодочные ракетные комплексы:
тип комплекса. «ASROC»
количество ПУ х направляющих (тип ПУ) 1 х 8 (Mk 112)
боекомплект8 ПЛУР RUR-5A
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Breda Compact DP»)
СУ.тип 2-21
количество АУ х стволов (тип АУ). 1 х 1 - 20-мм (Мк 14 «Vulkan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА). 2 х 3 -324-мм (тип 68)
тип торпед Мк 46 мод. 5
Авиационное:
ВПП светотехническое с системой
принудительной посадки «Vertrep»
Радиоэлектронное:
БИУС. OYQ-6 с Link 14, SATCOM
РЛС обнаружения. ВЦ. OPS-14C
РЛС
РЛС обнаружения НЦ OPS-28C 2'
РАС навигационная OPS-19B
средства РТР..NOLQ-6C
активные средства РЭП. OLT-3
пассивные средства РЭП
(количество ПУ х направляющий) SRBOC Мк 36 (2 х 6-130-мм ПУ)
ГАС в бульбовом обтекателе. OQS-8
ГАС с ГПБА.SQR-19A"
'* Пп Abukuinu, Jintsu, Ohyoclo и Sendai -* lla Chikunta и Tone. " После модорнм шции.

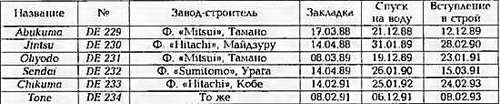

Abukuma является развитием фрегатов типа Yubari. Однако с точки зрения архитектуры и конструкции корпуса он повторяет Chikugo. Это объясняется тем, что последний считался в 70-х годах наиболее удачным противолодочным фрегатом японского флота. В отличие от него на Abukuma разместили более совершенные ГЭУ, вооружение и РТС. Кроме того, на нем установили ПКРК. ГЭУ Abukuma, в принципе, повторяет ГЭУ Yubari, но имеет большую мощность. У Abukuma гладкопалубный стальной корпус с надстройкой в центральной части. Корпус имеет значительные коэффициенты площади ватерлинии, в том числе и в носовой части. Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных танков, масляных и водяных цистерн. Фрегат оснащен активной системой успокоения качки с бортовыми рулями. Все помещения оборудованы системой кондиционирования воздуха. Управление движением и маневрированием корабля, а также ГЭУ автоматизировано. ГТД и ДД работают через разобщительные муфты на главный первичный редуктор с раздвоением мощности, а затем с использованием двух вторичных редукторов на два вала. ГТД размещена в специальном модуле, на котором смонтированы газогенератор, его воздухоприемник и звукоизолирующий кожух, силовая турбина с кожухом и газовыхлопным патрубком. ДД также размещена на модуле. Модули ГЭУ снабжены амортизирующими опорами. ГЭУ и ДД находятся каждая в своем отсеке, между которыми находятся отсек вспомогательных механизмов.
В архитектуре используются методы снижения радиолокационной заметности: отсутствие вертикальных поверхностей, скругленные углы. Корабль может принимать на борт легкий вертолет, однако его боевое использование ограничено.

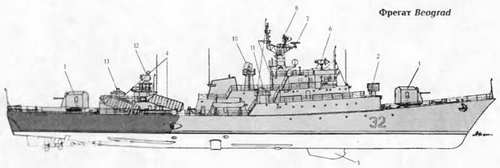

1. Обтекатель антенны ГАС OQS-3A
2. 76-мм АУ
3. Пост приема-передачи грузов на ходу в море
4. Пост СУАО GFCS-1 с АП РЛС 1В
5. АП РЛС OPS-14/14B
6. АП РЛС OPS-16C/16D
7. 324-мм ТА
8. 60-см прожектор
9. ПУ ПАРК ASROC
10. Колонка СУАО Mk 5\ GFCS
11. 40-мм АУ
12. ПОУ антенны ГАС SPS-35 0)

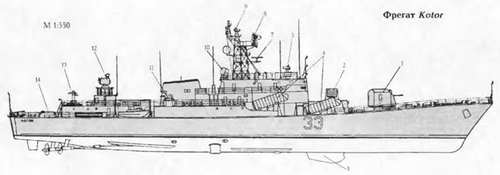

1. 76-мм АУ
2. АП СУАО тип 2-21
3. АП РЛС DPS-14C
4. АП навигационной РЛС OPS-19B
5. АП средств OLT-3
6. 60-см прожектор
7. ПУ ПАРК ASROC
8. 324-мм ТА
9. АП системы SATCOM
10. ТПК ПКРК "Harpoon"
11. 20-мм ЗАК "Vulkan Phalanx"

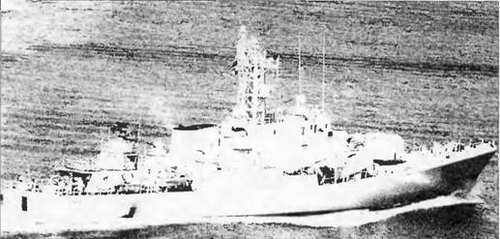

Тип Ishikari - 1 единица, тип Yubari - 2 единицы
ФРЕГАТ YUBETSU
Водоизмещение, т:
стандартное. 1470 '*, 1200 2'
полное. 1760 '*, 1450 2*
Главные размерения, м:
длина наибольшая 91,85, 84,7 2*
ширина наибольшая 10,8, 10,0
осадка при полном водоизмещении. 3,6
Главная энергетическая установка:
тип. дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с 1 х TM3B -24 700
количество х тип ДА -
– суммарная мощность, л.с. 1 х 6DRV-35/44 - 4 700 количество гребных винтов 2 ВРШ
Скорость хода наибольшая, уз:
под I Т 25
под ДД 19
Дальность плавания ходом 10 уз, мили. 13 800
Экипаж, чел.. 98, 90:*
Вооружение:
комплексы противокорабельных ракет:
тип комплекса «Нагрооп»
количество ПУ х направляющих (тип ПУ). 2x4 (ТПК), 2x2 (ТПК)
боекомплект. 8 ПКР RGM-84C, 4 ПКР RGM-04C '
Артиллерийские комплексы:
количество АУ - стволов (тип АУ) 1 х 1 -76/62 («ОТО Breda DP»]
СУ тип 2-21
количество АУ-'стволов (тип АУ) 1› 1 - 20/76-мм (Мк 15 «Vulcan Phalanx») J"
Противолодочное:
количество ТА х труб (тип ТА). 2 х 3 -324-мм (тип 68)
тип торпед.89
количество РБУ х направляющих (тип РБУ) I ч 4 -375-мм («Bolors» Mk 71 В4)
СУ противолодочного оружия Мк 114 ASW FCS
Радиоэлектронное
БИУСOYQ-5
РЛС обнаружения. ВЦ и НЦ. OPS-28C ", OPS-28B:-
РЛС навигационная. OPS-19В
средства РТР NOLQ-6C
активные средства РЭП OLT-3 пассивные средства РЭП
(количество ПУ х направляющих). SRBOC Мк 36 (2 x 6- 130-мм ПУ)
ГАС с подкильной антенной OQS-4
" На DE 227-DE 228. 2* На DE 226.
3* Зарезервировано место. В настоящее время не установлен.
Заказаны по программе 1977 г. Проект Ishikari разработан на основе проекта Chikudo с участием специалистов ВМС США. Фрегат предназначен для борьбы с подводными лодками в прибрежных районах. В то же время его вооружение позволяет поражать надводные корабли и вести борьбу со средствами воздушного нападения. У Ishikari гладкопалубный стальной корпус с надстройкой в центральной части. Корпус имеет значительные коэффициенты площади ватерлинии, в том числе и в носовой части. Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Фрегат оснащен активной системой успокоения качки с бортовыми рулями. Все помещения оборудованы системой кондиционирования воздуха. Управление движением и маневрированием корабля, а также ГЭУ автоматизировано. ГТД и ДД работают через разобщительные муфты на главный первичный редуктор с раздвоением мощности, а затем с использованием двух вторичных редукторов на два вала. ГТД размещена в специальном модуле, на котором смонтированы газогенератор, его воздухоприемник и звукоизолирующий кожух, силовая турбина с кожухом и газовыхлопным патрубком. ДД также размещена на модуле. Модули ГЭУ снабжены амортизирующими опорами.
Yubari является развитием Ishikari. По архитектуре и конструкции корпуса, составу вооружения и оборудования он повторяет прототип. Различия заключаются в увеличенных размерах корпуса. Первоначально планировали построить серию из пяти однотипных кораблей. Однако ввиду их высокой стоимости ограничились двумя единицами. Кроме того, по мнению специалистов, Yubari и Ishikari не совсем соответствуют предъявляемым к ним требованиям. В частности, указывают на плохие мореходные качества, невысокую скорость хода, слабость противолодочного и зенитного вооружения (установленный ЗАК «Vulcan Phalanx» имеет ограниченные сектора обстрела).
