Тип Yoshino - 3 единицы
ФРЕГАТ KUMANO
Водоизмещение, т:
стандартное 1500
полное. 1675
Главные размерения, м:
длина наибольшая 93
ширина наибольшая.. 10,8
осадка при полном водоизмещении. 3,5
Главная энергетическая установка:
тип. дизельная

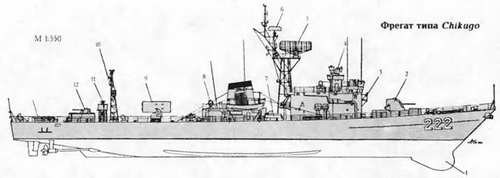

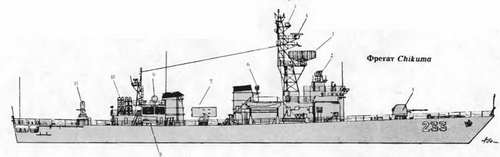

1. 76-мм АУ
2. 375-мм РБУ
3. Пост приема - передачи грузов на ходу в море
4. Обтекатель антенны ГАС OQS-4
5. Пост СУО тип 2-21
6. АП РЛС OPS-28B
7. АП навигационной РЛС OPS-19B
8. 324-мм ТА
9. 60-см прожектор
10. ТПК ПКРК "Harpoon"
11. ПУ НУРС системы SBROC
12. АП средств OLT-3
13. АП РЛС OPS-28C
14. Место для установки 20-мм ЗАК
количество х тип ДД - суммарная мощность, л.с4 х 12 UE V 30/40N- 16 000 '* 4 х 1228 V 3BU-38V- 16 000 2"
количество гребных винтов. 2 ВФШ
Скорость хода наибольшая под ГЭД, уз. 24
Дальность плавания, мили: ходом 12 уз. 10 900 ходом 9 уз 12 000
Экипаж, чел. (в том числе офицеров) 165 (12)
Вооружение:
Противолодочный ракетный комплекс:
тип комплекса. «ASROC» количество ПУ х направляющих (тип ПУ).1 х 8 (Мк 112) боекомплект 8 ПЛУР RUR-5A
Артиллерийские комплексы: универсальные:
– количество АУ х стволов (тип АУ) 1 х 2 - 76/50 (Мк 33)
– СУ.GFCS-1 в обеспечении РЛС тип 1В
ЗАК:
– количество АУ х стволов (тип АУ). 1 х 2 - 40/60 (Mk 1 «Bofors»)
– СУ.Мк 51 GFCS
Противолодочное:
количество ТА х труб (тип ТА) 2х 3 - 324-мм (тип 68)
тип торпед Мк 46 мод. 5
Ради оэлект ронное:
РЛС обнаружения ВЦ..OPS-14/14В
РЛС обнаружения НЦ OPS-16C/16D
средства РТР.NOLR-5
активные средства РЭПOLT-3
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6 ПУ-130-мм)
ГАС в бульбовом обтекателе. OQS-3A
ГАС с буксируемой антенной SPS-35 (J)
'* На DE 224
:* На DE 223 и DE 225

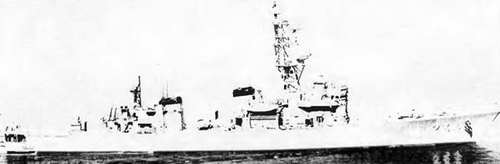

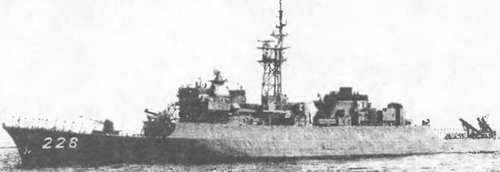

Фрегаты типа Chikugo предназначены для борьбы с подводными лодками в прибрежной районах. Однако в настоящее время они морально устарели и большой боевой ценности не имеют. Идет интенсивное списание этих кораблей с темпом около 2-х кораблей в год. Пять кораблей данного типа уже выведены из состава флота и проданы на слом.
У фрегата гладкопалубный стальной корпус. Надстройки, выполненные из магниево-алюминиевых сплавов (не более 5% от общего веса корпуса), разбиты на
Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Система стабилизации состоит из скуловых рулей. Фрегаты типа Chikugo стали первыми в мире кораблями водоизмещением меньше 2000 т, у которых антенна ГАС размещена в носовом бульбовом обтекателе и имеется ПЛУР «ASROC». Размер носового свеса выбран так, чтобы исключить возможность повреждения обтекателя ГАС при отдаче и выборке якоря. Мореходные качества фрегата были улучшены за счет увеличения развала носовых шпангоутов на протяжении Чi его длины, а также ширины корпуса.
ПРИЛОЖЕНИЕ
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВООРУЖЕНИЯ ФРЕГАТОВ
ПРОТИВОКОРАБЕЛЬНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ РОССИИ
Сведения о вооружении российских фрегатов, приведенные в таблицах, взяты из следующих источников:
1. Кузин В. П., Никольский В.И. Военно-морской флот СССР 1945-1991.-СПб.: Историческое морское общество, 1996, с. 328-336.
2. «Военный парад» № 2 (26), 1998, с.20-21; № 5 (41), 2000, с. 32-34
3. Оружие России. Часть 111. Корабли и вооружение ВМФ. 1996-1997гг.: Каталог.-М.: Военный парад, 1998.
П-20. Ракета П-15 первоначально разрабатывалась для катеров, крылья нескладывающиеся, П-15У - со складывающимися крыльями I1-20M. Ракета П-15М («Термит») является дальнобойной и помехозащищенной версией ракеты П-15У «Уран». Создана на базе авиационной ПКР Х-35.
«Уран-Э». Экспортная модификация ракеты «Уран», предназначена для размещения на фрегатах, корветах и ракетных катерах, а также используется в береговом ракетном комплексе «Бал-Э», скорость у цели 280-290 м/с.
«Яхонт». Предназначена для поражения морских групповых и одиночных целей в условиях интенсивного радиоэлектронного и огневого противодействия. Дальность действия головки самонаведения (не менее 50 км) обеспечивает накрытие групповой цели зоной обзора и позволяет осуществлять селекцию корабля-цели от помех. Система управления полностью автономна и работает по принципу «выстрелил-забыл», скорость у цели -680 м/с. Ракета, заправленная топливом, поставляется в герметичном транспортно-пусковом контейнере (размером 8,9 х 0,7 м), не требует при этом после погрузочных проверок
Club-N. Модификация корабельной ракетной системы (КРС) для вооружения надводных кораблей с унифицированными вертикальными пусковыми установками Боевые средства системы включают три типа различных по назначению ракет: ЗМ-54Э (ЗМ-54Э1) - для поражения НК, ЗМ-14Э-для поражения наземных целей и 91РЭ1 (91РЭ2) - для поражения ПЛ Ракеты ЗМ-54Э и ЗМ-54Э1 -одного семейства отличаются количеством ступеней.
ПКР ЗМ-54Э состоит из твердотопливной стартовой ступени, крылатой дозвуковой и отделяемой сверхзвуковой (скорость у цели до 1000 м/с) боевой ступени
