Мк 57 NATO «Sea Sparrows. Комплекс с ЗУР ESSM имеет условное название «Evolved Sea Sparrows. Однако фактически это элемент многофункциональной системы оружия «Aegis». ЗУР ESSM могут применяться только из универсальной ПУ Мк 4] с модулями самообороны. При этом в каждой ячейке размещаются сразу четыре ЗУР ESSM в контейнере Мк 25. Из этой ПУ могут применяться и ЗУР R1M-7M, RIM-7P или RIM-7R в контейнере Мк 22, но только по одной в ячейке Одним из отличий ЗУР RIM-7M, RIM-7P, RIM-7R и ESSM друг от друга является их маневренность, в частности, они способны маневрировать с перегрузками 30, 45, 45 и 50 g соответственно. Несмотря на то, что большинство кораблей с ЗРК NATO «Sea Sparrows имеют палубную наводящуюся ПУ

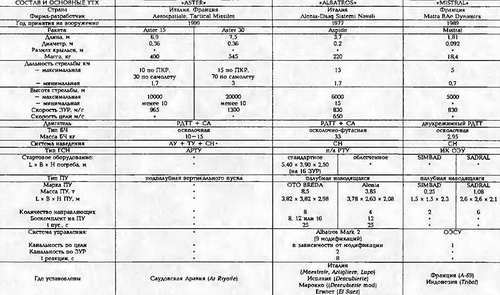

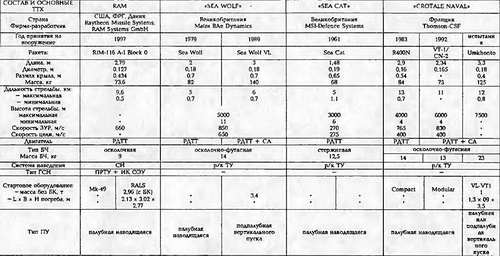

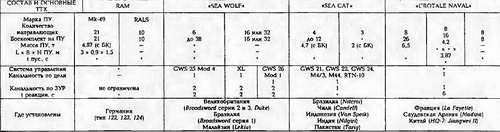

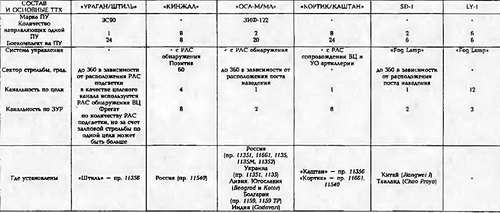

Mod 0 Mod 1 Mod 2 Mod 3
Длина, м 4.78 4.65 4.74 4.95
Ширина, м. 2.28 1.73 4.77 3.66
Высота, м 1.27 1.32 4.17 2.71
Масса при размещении на палубе, т 15.13 12.46 16.83 7.27
Масса при размещении под палубой, т. 0.81 0.81 0.81 0.48
Система управления ЗРК NATO «Sea Sparrows Mk 91 имеет четыре модификации от 0 до 3, но первые две предназначены для управления ЗРК RIM-7H ЗРК «Sea Sparrows и в настоящее время не используются в связи со снятием комплекса с вооружения. Системы управления Mod 2 отличаются от Mod 3 количеством РЛС сопровождения и подсветки цели, у первой одна, а у второй - две. Соответственно Мк 91 Mod 2 обеспечивает обстрел одной цели последовательными пусками по одной ЗУР, а с Мк 91 Mod 3 можно или обстреливать две цели последовательными пусками по одной ЗУР или одну цель сериями ЗУР из двух. Эта модификация может применяться совместно с системой раннего предупреждения Мк 23 TAS, которые совместно образуют систему самообороны AN-SWY-l(V). Штатной РЛС сопровождения и подсветки цели является Мк 95, но система управления легко согласовывается с РЛС аналогичного предназначения, состоящими на вооружении различных стран. Комбинированная система наведения с участком автономного управления ЗУР ESSM позволяет наводить одной РЛС сразу несколько ЗУР.
Мк 23 TAS. Основу системы составляет двухкоординатная РЛС, работающая на частоте 1 -2 ГГц/30-15 см (D), антенна которой совмещена с антенной станции опознавания «свой -чужой». Максимальная дальность обнаружения 135 км, а НЛЦ - 35 км. Система может применятся совместно с комплексом РЭБ SLO-32 Работает в четырех режимах:
1 Обнаружение низколетящих ПКР по всему горизонту и автоматическая выдача ЦУ по ним СУ Мк 91;
2 Обзор пространства и управление корабельным ЛА;
3 Одновременно обнаружение низколетящих ПКР по всему горизонту и обзор пространства;
1 Обнаружение низколетящих ПКР в секторе, с выходом на высокое по команде комплекса РЭБ.
В настоящее время имеются следующие модификации системы: mod 1-для кораблей с БИУС NTDS, mod 2 -для кораблей, не имеющих БИУС NTDS.
ПРОТИВОЛОДОЧНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ
«Метель». В NATO обозначается как «SiIex», в США -SS-N-14. Авиационная электрическая торпеда АТ-2 калибром 533 мм имеет дальность хода 7 км, скорость -25 или 40 уз.
«Раструб-Б». Универсальный ракетный комплекс, способный поражать как подводные лодки, так и надводные цели. Для поражения пл применяется в качестве БЧ авиационная электрическая торпеда АТ-3 калибром 400 мм с дальностью хода 8 км, скоростью -41 узел. Для поражения НЦ в контейнере с торпедой имеется дополнительная БЧ массой 185 кг Минимальная дальность стрельбы по ПЛ - 5 км, по НЦ-10 км. Минимальная глубина погружения- 20 м.
«Медведка».
ASROC. ПУ Мк 112 входит в состав стартового комплекса Мк 16. Кроме собственно ПУ, туда входят системы хранения, подачи и заряжания ПЛУР. Существует два варианта хранения ракет: за ПУ в первом ярусе надстройки на 8 ПЛУР и под ПУ на 24 ПЛУР. Всего существует 9 модификаций комплекса Мк 16:
Mod 0 первоначальная система, снята с вооружения;
Mod 1 доработана для применения ПКР «Нагрооп»;
Mod 2 аналог Mod 1, но с некоторыми конструктивными изменениями и имитатором ПЛУР;
Mod 3 имела улучшенную панель управления, некоторые конструктивные изменения, имелась на крейсерах типа Bambridge, снята с вооружения;
Mod 4 аналог Mod 3 с СУ Мк 114;
Mod 5 с вертикальной системой хранения и заряжания;
Mod 6 с горизонтальной системой хранения и заряжания;
Mod 7 аналог Mod 4 с автоматической подачей и заряжанием ПУ, с СУ Mk 116;
Mod 8 аналог Mod 6, доработанный для применения ПКР «Нагрооп».
Кроме этого, ПЛУР RUR-5A могут применяться с ПУ Мк 13, Мк 26 ПЛУР RUM-139 VLA предназначены для запуска из ПУ вертикального старта Мк 41. ПЛУР находиться в контейнере Мк 15 mod 0 длиной 5,84 м и массой 1,45 т. Применение ПЛУР допускается при волнении моря до 6 баллов
РЕАКТИВНЫЕ БОМБОВЫЕ СИСТЕМЫ
«Смерч-2». В комплексе может применяться бомба «Запад» в габаритах РГБ-60. Она имеет массу 212 кг (БЧ - 19), дальность полета 4,3 км, глубину поражения до 1000 м и ААГСН. Система управления -«Буря».
«Смерч-3» и «Удав-1» являются комплексами противоторпедной защиты. В боекомплект Удав-1 входит три вида бомб: 1ПСГ -с ударно-дистанционным взрывателем для непосредственного поражения подводной цели 111СЗ -с неконтактным гидроакустическим взрывателем для минирования участка по курсу цели, 111СО -для отведения от корабля самонаводящихся торпед.
«Terne-Ш». Масса всего комплекса 11,5 т. Время перезарядки установки-40 с Размеры установки: длина 5 м, ширина 3,6 м, высота 3,1 м.
375-мм «Bofors». Время перезарядки чстырехствольной установки 3 мин. Время перезарядки двухствольной установки-30 с, при этом залповая стрельба обеспечивается г темпом 45 с. С 1967 г. производился по лицензии во Франции фирмой «Creusot-Loire» под обозначением Mod 54.
«Limbo». Имеется более старая (1948 г.) модификация «Squid» массой Юти дальностью стрельбы 250 м. Система управления MCS Мк 10
«Hedgehog». В настоящее время на вооружении находятся пять модификаций, из них Мк 10, Мк 11, Мк 20 и Мк 22 неподвижные, а Мк 15-наводящаяся Мк 20 имеет четыре направляющие, Мк 22-восемь Мк 10, Мк 11 и Мк 15 отличаются друг от друга формируемым эллипсом рассевания.
