Нападения (атаки) типа KD7
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| I-176 | верфь флота, Куре | 15.09.1937 г. | 7.06.1941 г. | 4.08.1942 г. | 105,5x8,25x4,6/5,3 (15 мм) | 1833 (1630)/2602 т |
| I-177 | с. в. ф. "Кавасаки", Кобе | 15.09.1937 г. | 20.12.1941 г. | 26.12.1942 г. | ||
| I-178 | с. в. ф. "Мицубиси", Кобе | февраль 1938 г. | 24 02.1942 г. | 26.12.1942 г. | ||
| I-179 | с. в. ф. "Кавасаки", Кобе | апрель 1938 г. | 16.07.1942 г. | 18.06.1943 г. | ||
| I-180 | верфь флота, Йокосука | февраль 1938 г. | 7.02.1942 г. | 15.01.1943 г. | ||
| I-181 | верфь флота, Куре | февраль 1938 г. | 2.05.1942 г. | 24.05.1943 г. | ||
| I-182 | верфь
| февраль 1938 г. | 30.05.1942 г. | 10.05.1943 г. | ||
| I-183 | с. в. ф. "Кавасаки", Кобе | апрель 1938 г. | 21.01.1943 г. | 3.10.1943 г. | ||
| I-184 | верфь флота, Йокосука | апрель 1938 г. | 12.12.1942 г. | 15.10.1943 г. | ||
| I-185 | верфь флота, Йокосука | апрель 1938 г. | 16.09.1942 г. | 23.09.1943 г. |

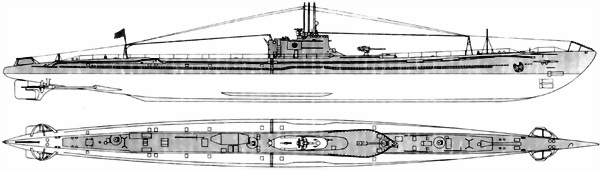

ПЛ I-176 типа KD7 после вступления в строй

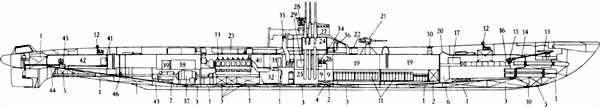

Продольный paзрез ПЛ типа KD7:
1. ЦГБ; 2. Цистерны пресной воды; 3. Топливные танки; 4. Уравнительная цистерна; 5. Дифферентные цистерны; 6. Шахта гирокомпаса; 7. Цистерна чистых масел; 8. Цистерна циркуляционного масла; 9. Провизионка; 10. Торпедозаместительная цистерна; 11. АБ; 12. Якорный шпиль; 13. Носовой горизонтальный руль; 14. Привод носового горизонтального руля; 15. Машинка привода горизонтального носового руля; 16. Станция управления носовыми горизонтальными рулями; 17. Носовая станция ВВД; 18. Носовой торпедный отсек; 19. Жилой (аккумуляторный) отсек; 20. Торпедопогрузочный люк; 21. 120-мм орудие; 22. Кранец первого выстрела; 23. Шлюпка; 24. Боевая рубка; 25. Погреб артиллерийского боезапаса; 26. Центральный пост; 27. Ходовой мостик; 28. 1,5-м дальномер; 29. Центральная станция ВВД; 30. Аварийно-спасательный буй; 31. Радиорубка; 32. Генерaтор; 33. Дизель; 34. Центральный пост ynравления рулями; 35. Шахта общесудовой вентиляции; 36. Шахта подачи воздуха к дизелям; 37. ГЭД; 38. ГРЩ; 39. Щит управления ГЭД; 40. Отсек главных механизмов; 41. Кopмовая cтaнция ВВД; 42. Кормовой жилой отсек; 43. Шинно-пневматическая муфта; 44. Привод кормового горизонтального руля; 45. Машинка привoдa кормового горизонтального руля; 46. Дейдвудный сальник
А. Официально заказаны в рамках "Четвертой программы по замене кораблей" 1939 г., но № 154 и № 155 строились по бюджету на 1937/38 гг., а остальные корабли — на 1938/39 гг. Первоначально классифицировались как большие (океанские), а с июля 1939 г. — как ПЛ нападения (атаки). Предназначались для совместных действий с надводными кораблями (главным образом ЭМ и КР) против линейных сил противника и борьбы с его торговым судоходством в центральной части Тихого океана. Проект разработан МТД и являлся развитием ПЛ типа KD6B. В отличие от прототипа, имел измененные обводы корпуса, менее мощные дизели с навешанными главными генераторами и сокращенные запасы топлива (соответственно изменилась и дальность плавания). В качестве ПУТС использовался автоматический прибор торпедной стрельбы (АПТС) тип 93. Корабли имели полутокорпусную конструкцию, восемь отсеков, разделенных плоскими переборками, три группы ЦГБ и топливные танки вне прочного корпуса. Главные механизмы (дизели, генераторы, ЭД и компрессоры ВВД) имели резино-металлические амортизаторы. Все конструкции легкого корпуса были выполнены сварными. Боевая рубка в виде цилиндра, положенного на прочный корпус. Рабочая глубина погружения 85 м. Автономность 90 суток. Вспомогательные механизмы, дизели с генераторами располагались в одном (пятом) отсеке, имели единую систему вентиляции и были разделены негерметичными перемычками. Подобная схема упрощала конструкцию корабля и снижала стоимость его постройки. Благодаря ей удалось увеличить автономность (главным образом по запасам провизии и пресной воды), улучшить условия обитаемости при возросшей численности экипажа, но при этом пришлось пожертвовать боевой живучестью. Эти корабли строились как альтернатива более дорогим ПЛ типа С1. Для сокращения сроков постройки, их конструкция в максимально возможной степени была упрощена. На практике "упрощения" привели к обратным результатам. Так, с момента закладки и до вступления в строй I-76 прошло почти пять лет (с сентября 1937 г. по август 1942 г.) Объясняется это необходимостью дорабатывать проект и устранить выявленные дефекты. ПЛ данного типа не удовлетворяли МГШ из-за малой дальности плавания, недостаточно мощных главных механизмов и сравнительно слабого вооружения (как артиллерийского, так и торпедного).
Б. Два ДГ (семицилиндровые, четырехтактные) — 8000 л. с. (суммарная контрактная) + ЭД — 1800 л. с. (суммарная контрактная).
В. Надводная: — 23 узла (максимальная, контрактная); I-76 — 22,4 узла (после вступления в строй); — 16 узлов (экономическая), подводная: — 8 узлов (максимальная, контрактная), — 5 узлов (в течение 10 часов).
Г. 135 т соляра
Д. Надводная: — 8000 миль (16 узлов), подводная: — 50 миль (5 узлов).
Е. 28,2%
Ж. 86 человек.
З. 1 — 120-мм/45 тип 3 мод. А2 (Д. стр. — 80 кбт./1000 м; 6 выстрелов в минуту; 170 унитарных патронов), 2 — 25-мм/60 тип 96 (Д. стр. — 40 кбт./5200 м; от 110 до 260 выстрелов в минуту; 1800 унитарных партронов), I-179: 4 — 25-мм/60 тип 96.
И. 6 носовых ТА 533-мм (12 торпед).
Л. СУАО для 120-мм орудия: 1,5-м дальномер тип 97 (переносной), ПУТС для 533-мм ТА: АПТС тип 93; линейчатый ночной прицел тип 93; командирский перископ.
I-176 (до мая 1942 г. I-76; до июня 1940 г. заказ № 154) 26.06.1942 г. (в процессе достройки) в командование кораблем вступил капитан 3 ранга Яхачи Танабе, который до этого на I-168, потопил американский АВ Yorktown. Без приемных испытаний I-176 вошла в состав 11-го ДПЛ Третьей эскадры Шестого флота и до конца августа 1942 г. занималась боевой подготовкой во Внутреннем японском море. 25.08.1942 г. она вышла из Куре и направилась к атоллу Трук. 3.09.1942 г. (на переходе) ПЛ включили в состав Соединения "А", призванного прервать коммуникации противника между о-вами Фиджи и о. Гуадалканал. 10.09.1942 г. корабль пришел на атолл Трук и 21.09.1942 г. направился к Соломоновым о-вам. 20.10.1942 г. I-176 (капитан 3 ранга Танабе) к востоку от о. Сан Кристобаль обнаружила и четырьмя торпедами атаковала американское ОС из четырех КР. Одна из торпед попала и тяжело повредила ТКР Chester (восстановительный ремонт занял более трех месяцев). Командир ПЛ доложил об уничтожении ЛК типа Texas. 16.11.1942 г. корабль пришел в Рабаул, где его включили в состав Специального соединения контр-адмирала Хисао Мито. С I-176 выгрузили весь артиллерийский боезапас, часть продовольственных запасов экипажа, демонтировапи 120-мм орудие, около 50 % эллементов АБ (что позволяло обеспечить пятиузловой ход в течение пяти часов) и воздушные калориферы. ПЛ могла принять в прочный корпус до 30 т различных грузов и еще 15 т располагались на буксируемом транспортном средстве (46-футовом понтоне Унхо-то). 18.11.1942 г. корабль пришел в Буин и с 22-го по 29.11.1942 г. доставил в Каминпо (25.11.1942 г.) около 40 т риса и медикаментов. 7.02.1943 г. он возвратился в Рабаул и 13.02.1943 г. отправился в Лаэ (о. Новая Гвинея) с грузом продовольствия. 19.02.1942 г. I-176 разгрузилась и перешла в район к югу от Порт-Морсби для борьбы с судоходством противника. 20.02.1943 г. она получила приказ следовать в базу и 22.02.1943 г. возвратилась в Рабаул. С 15.03.1943 г. лодка вновь направилась в Лаэ, имея на борту 35 т продовольствия. 19.03.1943 г. корабль подошел к побережью Новой Гвинеи и приступил к выгрузке (в темное время суток) с помощью десантных катеров. В этот момент его атаковали три американских бомбардировщика. В результате близких разрывов бомб на мостике были убиты рулевой, сигнальщик и тяжело ранен командир (капитан 3 ранга Танабе), получили повреждения ограждение рубки, легкий корпус, носовая группа ЦГБ и дифферентная цистерна, один из осколков пробил в центральном посту магистраль
I-177 (до мая 1942 г. I-77; до июня 1940 г. заказ № 155) Без приемных испытаний I-177 включили в состав Специальной эскадры, обеспечивавшей боевую подготовку экипажей строившихся лодок. 6.03.1943 г. корабль перевели в 22-й ДПЛ Шестого флота, и 19.03.1943 г. он пришел в Рабаул. 21.03.1943 г. ПЛ направилась к о-вам Фиджи для борьбы с судоходством противника. 31.03.1943 г. I-177 (капитан-лейтенант Накагава) к востоку от о-вов Фиджи потопила австралийское торговое судно (8724 т) и 11.04.1943 г. — американское госпитальное судно Сеntаur (3222 т). 17.04.1943 г. ПЛ возвратилась в Рабаул. 24.05.1943 г. корабль направился к Соломоновым о-вам для борьбы с судоходством противника. 13.06.1943 г. он пришел на атолл Кваджелейн. 19.07.1943 г. I-177 вновь направилась к Соломоновым о-вам для борьбы с судоходством противника и 13.08 1943 г. возвратилась в Рабаyл, где выгрузили весь артиллерийский боезапас, часть продовольственных запасов для экипажа, демонтировали 120-мм орудие, около 50 % элеменов АБ (что позволяло обеспечить пятиузловой ход в течение пяти часов) и воздушные калориферы. ПЛ могла принять в прочный корпус до 30 т различных грузов, и еще 15 т располагались на буксируемом транспортном средстве (46-футовом понтоне Унхо-то). 1.09.1943 г. корабль направился в Лаэ, имея на борту около 45 т продовольствия. 4.09.1943 г. I-177 (капитан-лейтенант Орита) во время разгрузки (с помощью лихтеров) обстреляли береговые батареи противника и нанесли повреждения легкому корпусу в кормовой оконечности. Корабль принял на борт 18 раненых и в тот же день подошел к Финш-Харбор, но не смог разгрузиться из-за противодействия со стороны американской базовой авиации. 5.09.1943 г. он оставил район Финш-Харбор и 9.09.1943 г. возвратился в Рабаул, не выполнив поставленной задачи. С 2-го по 23.11.1943 г. ПЛ патрулировала в районе к северу от Соломоновых о-вов (без 120-мм орудия и части элементов АБ). 25.11.1943 г. I-177 приказaли следовать к мысу Сент-Джордж для спасения экипажей потопленных противником ЭМ Югири, Онами и Макинами. В тот же день ПЛ пришла в назначенный район и подобрала с воды 227 чел. из экипажа Югири и офицера с Онами. При переходе в Рабаул ее обнаружил самолет противника и вынудил погрузиться (находилась под водой около трех часов). 26.11.1943 г. корабль разгрузился в Рабауле и вновь направился к мысу Сент-Джордж. 28.11.1943 г. у о. Бугенвиль I-177 подобрала из воды 36 чел., которых 30.11.1943 г. доставила в Рабаул. 3.01.1944 г. ПЛ направилась в Сио (о. Новая Гвинея) для эвакуации штаба 18-й армии. 6.01.1944 г. она подошла к берегу, но принять людей на борт не смогла из-за противодействия американских ТК. 8.01.1944 г. корабль со штабом 18-й армии вышел в море и 11.01.1944 г. доставил его в Маданг. 16.01.1944 г. I-177 возвратилась в Рабаул. 8.03.1944 г. ПЛ направилась в центральную часть Тихого океана для борьбы с судоходством противника. 19.05.1944 г. она прибыла на атолл Трук и с 8-го по 17.06.1944 г. перешла в Куре. 17.09.1944 г. корабль направился к о-вам Палау для противодействия американскому наступлению в центральной части Тихого океана. 3.10.1944 г. на подходах к о. Палау I-177 обнаружил и потопил американский эскортный миноносец Samuel S. Miles.
I-178 (до мая 1942 г. I-78; до июня 1940 г. заказ № 156) Без приемных испытаний I-178 включили в состав Специальной эскадры, обеспечивавшей боевую подготовку экипажей строившихся ПЛ. В начале февраля 1943 г. корабль перевели в 22-й ДПЛ Шестого флота и 22.02.1943 г. он пришел на атолл Кваджелейн. 15.03.1943 г. I-178 направилась в южную часть Тихого океана для борьбы с судоходством противника. 2.04 1943 г. ПЛ (капитан 3 ранга Уцуки) к востоку от о-вов Фиджи потопила американский войсковой ТР (7176 т). 27.04.1943 г. корабль пришел в Рабаул. 5.05.1943 г. он направился к восточным Соломоновым о-вам для борьбы с судоходством противника 29.05.1943 г. у о. Эспириту Санто I-178 обнаружил в подводном положении и потопил глубинными бомбами американский охотник за ПЛ РС 669.
I-179 (до мая 1942 г. I-79; до июня 1940 г. заказ № 157) Без приемных испытаний I-179 включили в состав 22-го ДПЛ Шестого флота, и она приступила к боевой подготовке во Внутреннем японском море. 14.07.1943 г. у Ино Надо во время движения в позиционном положении ПЛ неожиданно ушла под воду и затонула со всем экипажем. По докладу командира обеспечивающего судна, на I-179 перед погружением были открыт рубочный люк.

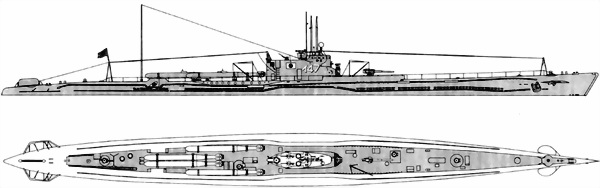

ПЛ I-179 после вcтyления в строй
ПЛ I-47 типа C2 с ноября 1944 г.
I-180 (до мая 1942 г. I-80; до июня 1940 г. заказ № 158) Без приемных испытаний I-180 включили в состав 22-го ДПЛ Шестого флота, и она приступила к боевой подготовке во Внутреннем японском море. С 22.03 по 2.04.1943 г. ПЛ перешла на атолл Кваджелейн и 10.05.1943 г. направилась в южную часть Тихого океана для борьбы с судоходством противника. 28.05 и 5.06.1943 г. I-180 (капитан 3 ранга Кусака) к востоку от о-вов Фиджи потопила два австралийских торговых судна (соответственно 1210 т и 3166 т). 7.06.1943 г. у о. Самоа она атаковала союзный КОН и торпедами повредила два торговых судна (суммарным водоизмещением 7713 т). 29.06.1943 г. ПЛ вернулась на атолл Кваджелейн. С 6.09 по 3.10.1943 г. корабль патрулировал у Гавайских о-вов. 9.01.1944 г. I-180 вновь направилась к Гавайским о-вам для борьбы с судоходством противника. 22.02.1944 г. она получила приказ следовать в Метрополию и 1.03.1944 г. пришла в Куре. 12.03.1944 г. ПЛ направилась к о-вам Алеутской гряды для борьбы с судоходством противника и ведения разведки в интересах командующего Объединенным Флотом. 24.04.1944 г. в 120 милях к юго-западу от о. Кодьяк I-180 в надводном положении обнаружил и затем потопил глубинными бомбами американский эскортный миноносец Gilmore.
