Рис. 11. Эшафотный
Последовательность завязывания эшафотного узла
1. Уложить ходовой конец троса в форме зигзага, так, чтобы получились две встречные открытые петли.
2. Провести ходовым концом троса не менее пяти оборотов вокруг петель в направлении снизу вверх. Свободную часть ходового конца завести в верхнюю петлю.
3. Подтягивая основную петлю и коренной конец троса, затянуть узел.
Необычное
Рис. 12. «Пьяный» узел
Последовательность завязывания «пьяного» узла
1. Отступив от края троса, сложить ходовой конец спирально, двумя наложенными друг на друга закрытыми петлями, где ходовой конец должен находиться под корневым концом троса.
2. Пересекающиеся стороны петель провести в соседние петли: верхнюю часть в правую петлю, нижнюю – в левую.
3. Затянуть петли и завязать стопорный узел.
Незатягивающиеся петли
Боцманский узел, входящий в группу незатягивающихся петель, появился несколько столетий назад в парусном флоте, где его применяли достаточно долгое время для крепления забортных досок-беседок при ремонтах корабля, для подъема-спуска человека при спасательных или высотных работах. Был известен под еще одним названием – испанский беседочный. Узел надежен, хорошо держит нагрузку, равномерно распределяя ее на две симметричные петли. В вязании узел достаточно сложен, но после прекращения работ он легко распускается.
Рис. 13. Боцманский

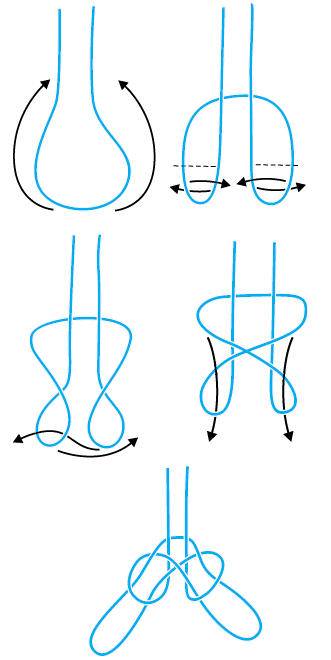

Последовательность завязывания боцманского узла
1. Ходовым концом троса сформировать открытую петлю.
2. Закрытую часть петли развернуть на 180° вверх и завести снизу за ходовой и корневой концы троса так, чтобы получились две калышки.
3. Часть закрытых петель развернуть навстречу друг другу на 180°, чтобы получились две восьмерки, и провести нижнее кольцо правой через нижнее кольцо левой восьмерки.
4. Провести левый край верхней петли через левую нижнюю петлю, а правый – через правую петлю.
5. Затянуть узел.
Этот старинный морской узел применялся на топах мачт парусных кораблей для крепления бакштагов, для временного крепления при установке мачт и флагштоков, как приспособления для переноски ядер. За свою долгую историю он получил много названий: «ирландский», «трилистник», «тройной топовый узел». Узел несложен в завязывании и имеет три основных петли. После снятия нагрузки его можно легко распустить, освободив свободные ходовые и корневые концы троса.
< image l:href="#"/>Рис. 14. Топовый

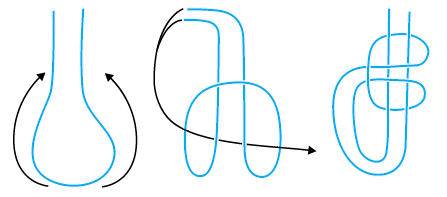

Последовательность завязывания топового узла
1. Отступив от края троса, сложить его ходовой конец тремя кольцами, последовательно расположенными друг за другом. Их корневые концы должны быть расположены под ходовыми концами троса.
2. Стороны петель 1 и 3, пересекающие петлю 2, протянуть через пересечения петель 1–3. Выровнять петли.
3. Подтягивая за три петли, затянуть узел, зафиксировать корневой и ходовой концы троса узлом, при необходимости сформировав четвертую петлю.
Узлы
Битенговый узел используют для швартовки небольших судов, шлюпок за швартовочные устройства – пал, причальную тумбу, битенг. Узел надежный, хорошо выдерживает рывковую нагрузку, довольно просто вяжется и распускается.
Рис. 15. Битенговый

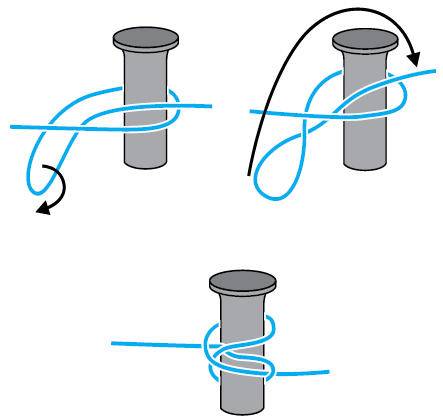

Последовательность завязывания битенгового узла
1. Ходовой конец троса обнести вокруг битенга или причальной тумбы, сложить свободный конец в форме открытой петли и завести под корневой конец.
2. Сформированную закрытую петлю перекрутить на 180° и, обведя вокруг корневого троса, набросить сверху на битенг.
3. Затянуть узел.
Выбленки – вантовые ступеньки из троса для подъема на мачты. Именно для их привязывания моряки парусных судов первоначально использовали этот узел. Кроме того, выбленочный узел используют для швартовки лодки, подачи нетяжелого груза на высоту, увязки поклажи, плетения сетей. Это надежный затягивающийся узел, хорошо держит нагрузку и не проскальзывает даже на гладких поверхностях. Однако нужно учитывать, что такие свойства узла проявляются, только если к нему приложена постоянная нагрузка, в противном случае он может ослабнуть и начнет проскальзывать. Существует два варианта завязывания выбленочного узла: первый используют, когда конец предмета, вокруг которого вяжут узел, открыт, второй – когда трос обносят вокруг самого предмета.
Рис. 16. Выбленочный: а – вариант 1; б – вариант 2
Последовательность завязывания выбленочного узла
Вариант 1
1. В данном варианте узел может быть завязан как на конце, так и на середине троса.
2. Сформировать закрытую петлю с проходом корневого конца над ходовым концом троса и надеть его на опору.
3. Сформировать вторую закрытую петлю, пропустив ходовой конец под корневым концом троса и также надеть ее на опору.
4. Затянуть узел.
Вариант 2
1. Отступив от края троса, его ходовым концом сделать обнос вокруг опоры. Поднять по диагонали вверх свободный конец троса.
2. Сделать еще один оборот вокруг опоры, проведя ходовой конец троса под диагонально расположенной частью троса.
3. Затянуть узел.
Свое название этот морской узел получил от наклонного рея, закрепленного в верхней части мачты. Хотя в современном флоте для этой цели узел уже не используют, его продолжают применять тогда, когда необходимо быстро прикрепить трос к гладкому цилиндрическому предмету.
Рис. 17. Гафельный
Последовательность завязывания гафельного узла
1. Ходовым концом троса сделать двойной оборот вокруг опоры и обнести его вокруг корневого конца троса. Петли троса сильно не затягивать.
2. Провести трос между опорой и петлями троса.
3. Затянуть узел.
