По роду выполняемой работы Д. с. делятся на дереворежущие, гнутарные, сборочные, для нанесения клея и отделочные. Наиболее распространены в промышленности дереворежущие станки. На таких станках различными дереворежущими инструментами от древесины отделяется некоторая часть с целью получения заготовок, деталей или изделий заданных размеров и форм с поверхностями требуемого качества. Резание древесины выполняется распиливанием, фрезерованием, строганием, сверлением, долблением, точением, лущением и шлифованием. Стружка может быть либо отходом производства, либо продукцией (например, шпон при лущении и тонкая дощечка при безопилочном резании). Бесстружечное резание происходит при раскалывании (дровокольные станки), разрезании шпона (ножницы), вырезании штампами (шпонопочиночные станки), дроблении (дробильные и рубительные станки).
Распиливание выполняется пилами, совершающими возвратно-поступательное, вращательное или прямолинейное движение. Фрезерование осуществляется вращающимися резцами (прямолинейными ножами или фасонными
По способу обработки древесины, характеризуемому видом применяемого процесса резания, конструкцией режущего инструмента, особенностями исходного сырья, различают Д. с. (см. рис.): распиливающие, фрезерующие, строгальные, сверлильные, токарные, лущильные, шлифовальные, дробильные и др. По специализации дереворежущие станки делят на станки общего назначения, широко применяемые в различных отраслях народного хозяйства, и специальные — для работ, выполняемых только в определённых производствах. В небольших мастерских обычно используют разнооперационные станки (комбинированные и универсальные). Комбинированные станки имеют несколько установленных на общей станине шпинделей, каждый из которых может работать независимо от других, а универсальные снабжены одним шпинделем, на котором попеременно укрепляют различные инструменты. Отдельную группу составляют многооперационные автоматы и полуавтоматы, агрегатные станки, автоматические линии и станки-комбайны, выполняющие (одновременно или последовательно) несколько операций на обрабатываемой детали. Автоматические линии широко распространены на крупных специализированных предприятиях. Для дереворежущих станков (особенно круглопильных, ленточнопильных, фрезерных, шлифовальных) характерны высокие скорости резания (20—60 м/сек), а иногда 100 м/сек и более. В связи с большими скоростями резания рабочие валы многих типов станков имеют частоту вращения 3—6 тыс. об/мин, а копировально-фрезерных станков — до 30 тыс. об/мин.
Станки с возвратно-поступательным движением инструмента (лесопильные рамы, фанерострогальные и некоторые др.) имеют небольшую скорость резания, не превышающую 7—8 м/сек. Подача у дереворежущих станков обычно механическая (до 100 м/мин). Большинство станков снабжено индивидуальными электроприводами мощностью от 0,5 до 200 квт. На современных станках и автоматических линиях широко используются гидро- и пневмоприводы, фотореле, ток повышенной частоты (100—400 гц), дистанционное управление.
Гнутарные станки придают древесине требуемую форму путём изгиба без нарушения связи между частицами древесины (см. Гнутьё древесины). На сборочных станках выполняют работы по соединению отдельных деталей в узлы и изделия. К ним относятся станки для сборки деталей, склеивания, соединения шипами, шурупами, нагелями, гвоздями, скобами и т.д. Станки для нанесения клея оснащены вальцами, покрытыми резиной, или щёточными, дисковыми, роликовыми или впрыскивающими механизмами. Отделочные станки предназначены для окраски изделий и нанесения на их поверхность декоративных и защитных покрытий, обработки лаковых покрытий (шлифования и полирования). Красители наносятся на станках с вальцами; декоративные, лаковые и защитные покрытия — на специальных лаконаливных машинах, на линиях с применением струйного облива. Для шлифования поверхностей изделий под покрытие лаками служат шлифовальные станки — обычно ленточного типа (многоленточные проходные); поверхности (изделия) полируются на станках вальцового типа, а иногда при помощи тампонов. Наиболее производительны и распространены станки вальцового типа, у которых вальцы собраны из специальных хлопчатобумажных дисков. См. также Деревообрабатывающая промышленность.
Лит.: Песоцкий А. Н., Лесопильно-строгальное
Н. К. Якунин.

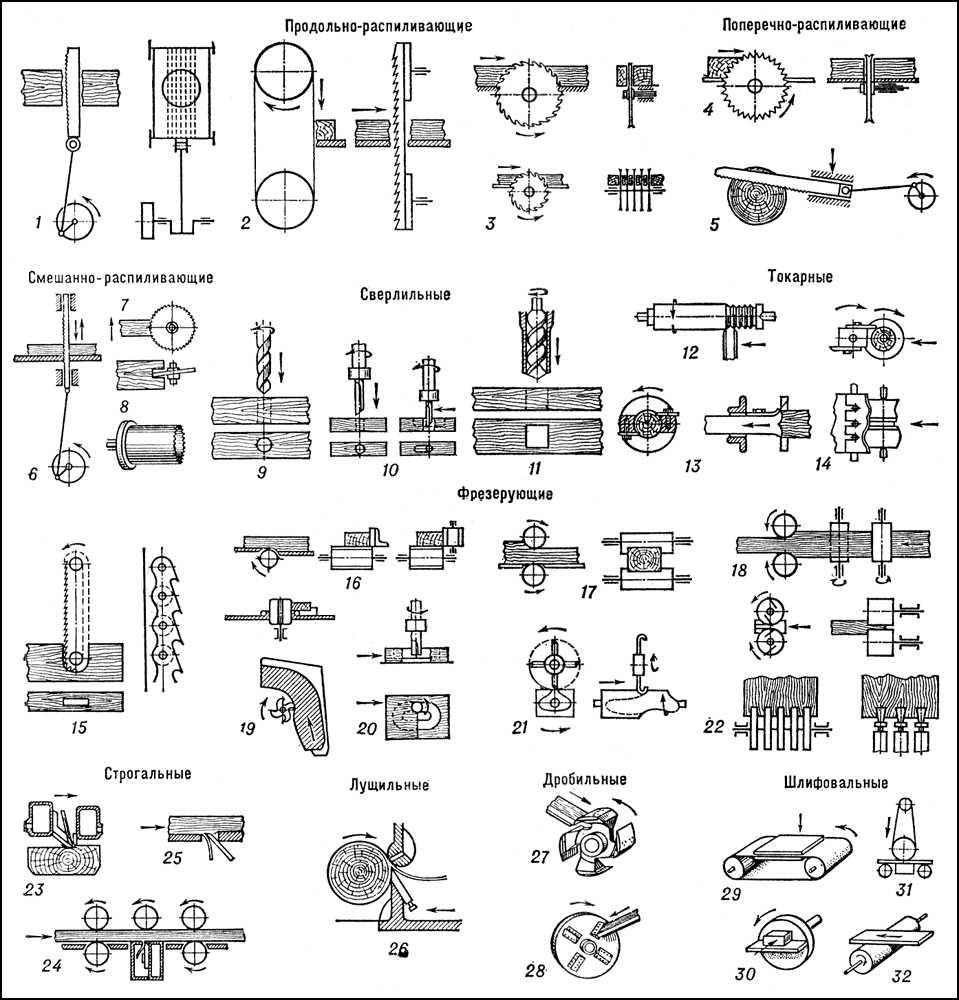

Схематическое изображение принципа работы деревообрабатывающих станков: 1 — лесопильный (лесопильная рама), 2 — ленточнопильный; 3 и 4 — круглопильные; 5 — с возвратно-поступательным движением пилы; 6 — лобзиковый; 7 — шипорезный; 8 — круглопильный с цилиндрической пилой; 9 — сверлильно-зенковальный; 10 — сверлильно-фрезерный; 11 — сверлильно-долбёжный; 12 — токарный; 13 — круглопалочный; 14 — токарно-фрезерный; 15 — цепнофрезерный; 16 — фуговальный; 17 — рейсмусовый; 18 — 4-сторонний строгальный; 19 — фрезерный; 20 — пазовально-фрезерный; 21 — копировально-фрезерный; 22 — шипорезно-фрезерный; 23 — поперечно-строгальный; 24 — циклевальный; 25 — продольно-строгальный; 26 — лущильный; 27 — дробильный; 28 — рубильный; 29 — с контактными утюжками; 30 — дисковый; 31 — с контактным вальцом; 32 — цилиндровый.
Дереворежущий инструмент
Дереворе'жущий инструме'нт, инструмент для изменения размеров и формы деревянных заготовок и деталей посредством резания древесины со снятием стружки машинным (станочным) или ручным способом.
Д. и. характеризуется режущими элементами — углами резания (рис. 1), формой режущих граней и лезвия. Кроме того, станочный Д. и. имеет крепёжные части, которые входят в соприкосновение с соответствующими частями деревообрабатывающих станков и служат для координирования положения Д. и. относительно обрабатываемой заготовки и передачи сил резания деталям и узлам в станках. Крепёжные части различных Д. и. разнообразны, но все они должны обеспечивать безопасность работы и необходимую точность обработки.
Многие типы станочных Д. и. работают при высоких скоростях резания, достигающих 60—100 м/сек, и подаче до 100—180 м/мин. В связи с этим к конструкции Д. и. и материалам, из которых они изготовляются, предъявляются высокие требования по прочности, износоустойчивости, твёрдости, вязкости и способности приобретать и длительно сохранять необходимую остроту лезвия. Материалом для станочного Д. и. служат легированные и углеродистые стали, отдельные марки твёрдых сплавов и абразивы. Для повышения износоустойчивости режущих элементов Д. и. применяют поверхностное их упрочнение цементацией, азотированием, нанесением электролитических покрытий и т.д. При обработке клеёных древесных материалов (фанеры, древесных плит) и особо твёрдых пород древесины используют Д. и., у которого режущие элементы оснащены пластинками твёрдого сплава. В процессе работы Д. и. должны обеспечивать получение высококачественных поверхностей обработки, отвечающих заданным требованиям как по точности размеров, так и по чистоте поверхности. Это достигается точным изготовлением станочного Д. и., нормированной его термообработкой, точной заточкой и доводкой режущих кромок (лезвия), балансировкой и точной установкой в станке. Для заточки станочных Д. и. применяются заточные автоматы, требования к конструкции которых определяются типом инструмента. Д. и. отличаются от металлорежущих инструментов малыми углами заострения и резания и высокой остротой лезвия.
К ручному Д. и. относятся различные пилы, топоры, стамески, долота, ножи (железки) для шерхебелей, рубанков и ручных фуганков. Станочный Д. и. (рис. 2) сложен по конструкции: в зависимости от вида механической обработки древесины применяют: в круглопильных станках — дисковые пилы (а); в строгальных — строгальные ножи (б); во фрезерных — фрезы фасонные (в), концевые (г); в сверлильных — свёрла (д, е), зенкеры (ж), долота (з) и др.
Лит. см. при ст. Деревообрабатывающий станок.
Н. К. Якунин.

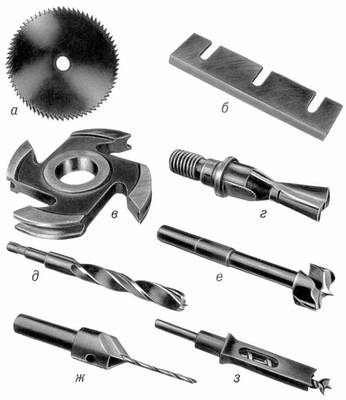

Рис. 2. Дереворежущий станочный инструмент: а — дисковая пила; б — строгальный нож; в — фреза фасонная; г — фреза концевая; д, е — свёрла; ж — зенкер; з — долото.

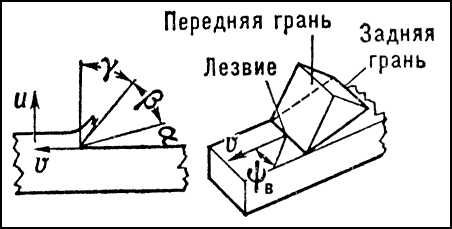

Рис. 1. Режущие элементы дереворежущего инструмента: g — передний угол; b — угол заострения; a — задний угол; yВ — угол встречи с волокнами; u — скорость подачи; v — скорость резания.
