Улучшение качеств древесины [антисептирование (см. Антисептические средства), прессование, обработка антипиренами делают дерево огнестойким материалом с увеличенной прочностью], применение специальных клеёв для соединения деревянных элементов (см. Деревянные конструкции) позволило создавать конструктивные элементы любой длины и формы, дало ещё больше возможностей для использования дерева в современной архитектуре (в СССР обширные деревянные павильоны с большепролётными конструкциями были сооружены на 1-й Всероссийской с.-х. и кустарно-промышленной выставке 1923). В США, Финляндии, Норвегии, Швейцарии широко распространено строительство малоэтажных жилых домов, возводимых на основе сборки лёгких деревянных каркасов и панелей заводского изготовления. Советский и канадский опыт показали также, что для районов Крайнего Севера и лесных районов деревянное каркасное домостроение экономичнее и эффективнее строительства из др. материалов. В строительстве промышленных, гражданских, с.-х.

сооружений широко применяются клеёные балки (трикотажная фабрика в Мансфилде, Англия), трехшарнирные различных очертаний рамы (фабрика одежды в Турку, Финляндия) и арки (лаборатория фирмы «Феникс» в графстве Эссекс, Англия). Купольные покрытия из арочных клеёных рёбер и сетчатые своды, позволяющие перекрывать большие пролёты, чаще всего используются в строительстве спортивных сооружений (крытые стадионы во Флориде, США, пролёт 90 м, в Ньюкасле-апон-Тайн, Англия, пролёт 62 м; Колизеум колледжа в штате Кентукки, США, пролёт 94 м; каток в Гренобле, Франция). Значительное распространение в архитектуре получили складчатые конструкции (завод бумаги в Калифорнии, США) и оболочки в виде гиперболических параболоидов («гипаров»), сооружаемые из тонких досок, склеенных в 2—3 слоя, или из фанеры. Опираясь только на 2 точки, такие покрытия полностью освобождают внутреннее пространство от опор и дают возможность создавать светлые обширные помещения при небольшой затрате материала (овощной рынок в Лондоне, многочисленные школы и др. детские учреждения в Великобритании). Новые конструкции позволяют добиваться разнообразия и богатства архитектурных решений деревянных построек, сходных по формам с сооружениями из железобетона, алюминия и др. Характерная фактура и декоративные качества деревянных элементов, открытых в просторных интерьерах и легко читаемых на фасаде, придают деревянным постройкам особую теплоту, создают впечатляющий художественный эффект.

Е. К. Иванова.

Лит.: Всеобщая история архитектуры, т. 4—9, М., 1966—71; Забелло С., Иванов В., Максимов П., Русское деревянное зодчество, М., 1942; Маковецкий И. В., Архитектура русского народного жилища, М., 1962; [Мехова Г. И.], Русское деревянное зодчество, М., [1966]; Бартенев И., Федоров Б., Архитектурные памятники русского Севера, [М., 1968]; Иванова Е. К., Применение клеёных деревянных конструкций за рубежом, М., 1968; Юрченко П., Дерев'яне зодчество України, Київ, 1955; Vreim H., Norsk trearkitektur, Oslo, 1947; Krassowski W., Architektura drewniana w Polsce, Warsz., 1961.

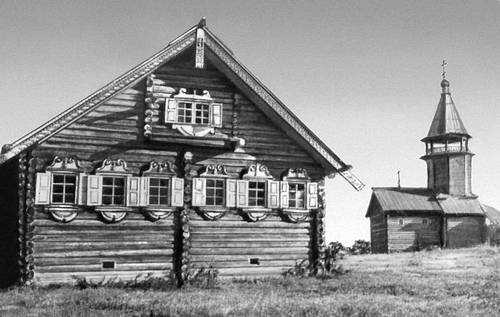

Деревянная архитектура. Дом Сергеева из деревни Логморучей Карельской АССР. Конец 19 в. Историко-архитектурный музей-заповедник «Кижи».

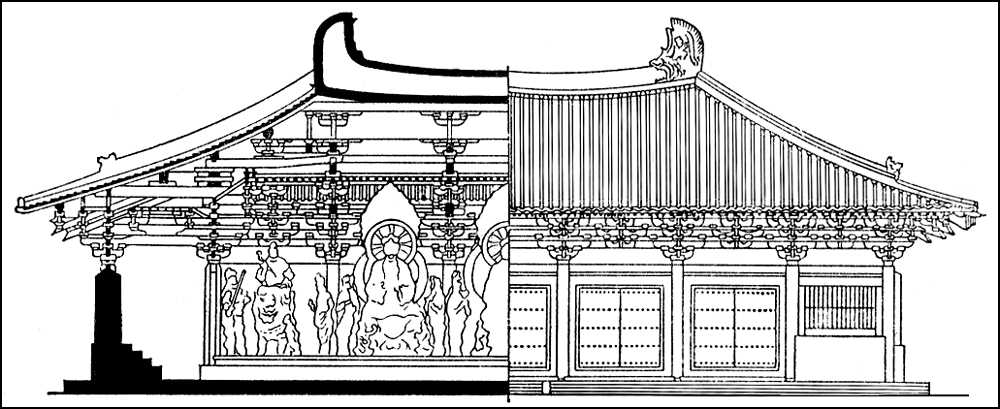

Рамная каркасная конструкция (храм Фогуан в горах Утайшань в Китае, 857).

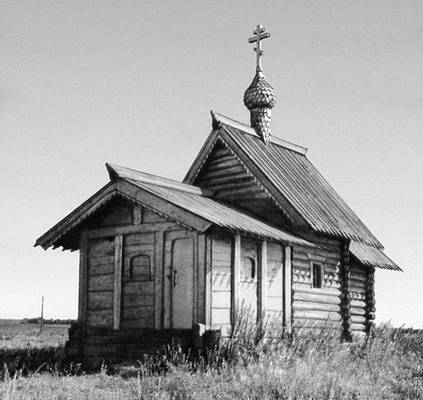

Деревянная архитектура. Клетская Лазаревская церковь из Муромского монастыря. Конец 14 в. Историко-архитектурный музей-заповедник «Кижи».

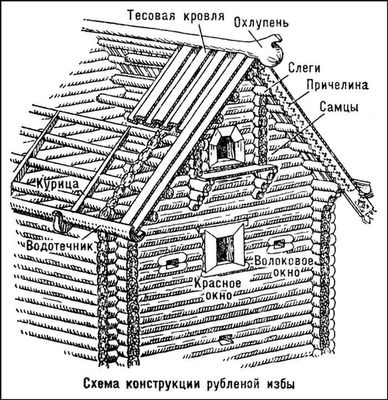

Схема конструкции рубленой избы.

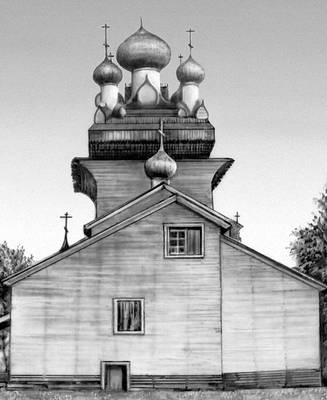

Деревянная архитектура. Пятиглавая кубовая церковь Вознесения в селе Кушерека Архангельской обл. 1669.

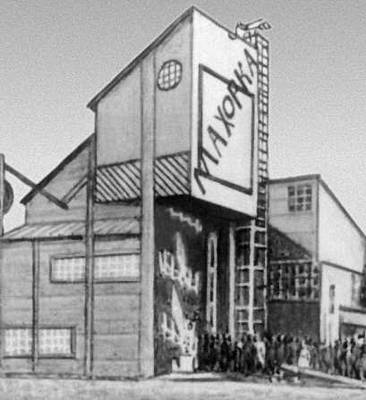

Деревянное сооружение 1-й Всероссийской сельскохозяйственной и кустарно-промышленной выставки в Москве (1923). Павильон «Махорка» (архитектор К. С. Мельников).

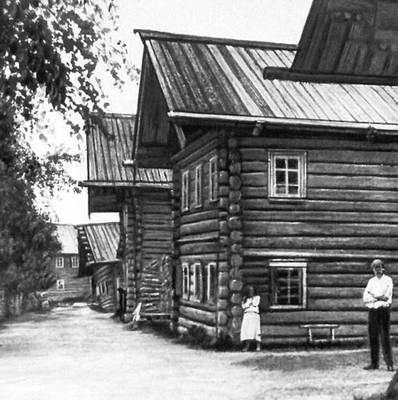

Деревянная архитектура. Улица в селе Сеймосово Архангельской обл.

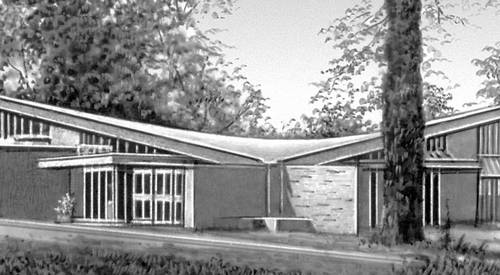

Современная деревянная архитектура. Здание клуба, покрытое оболочкой в виде гиперболического параболоида (Англия). 1950—60-е гг.

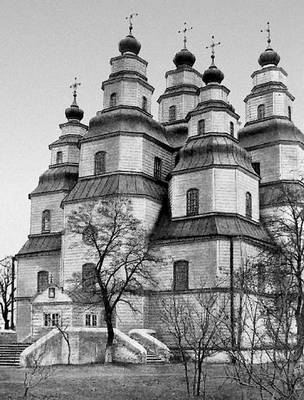

Деревянная архитектура. Девятисрубный Троицкий собор в Новомосковске Днепропетровской обл. Украинская ССР. 1773. Мастер Яким Погребняк.

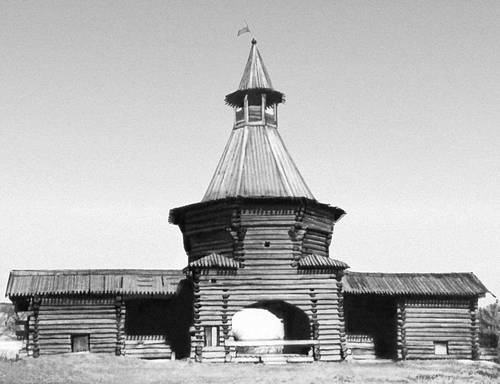

Деревянная архитектура. Надвратная башня ограды Николо-Карельского монастыря. 1691—92. Музей-заповедник «Коломенское» в Москве.

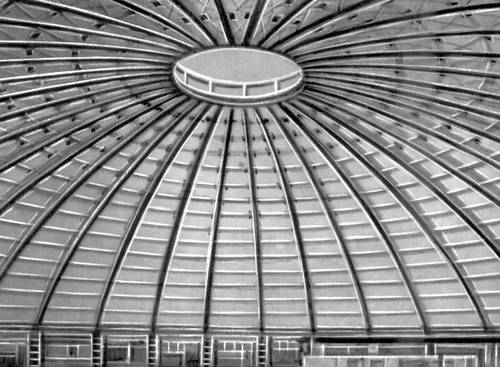

Современная деревянная архитектура. Крытый стадион с куполом из клеёных рёбер в Ньюкасле-апон-Тайн (Англия). 1950—60-е гг.

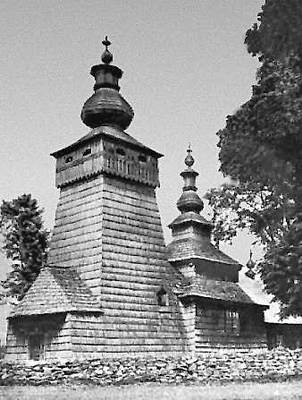

Деревянная

архитектура. Костёл в Поврожнике. Польша. 1643.

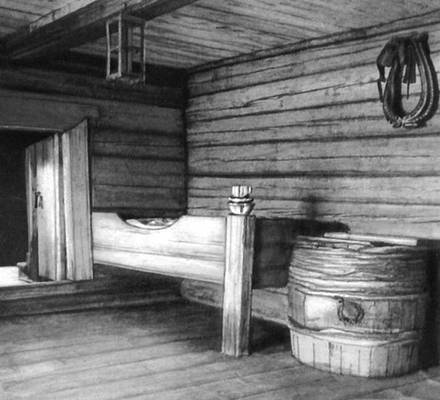

Деревянная архитектура. Интерьер дома Елизарова из деревни Серёдка Карельской АССР. 1880. Историко-архитектурный музей-заповедник «Кижи».

С. Петров, И. Михайлов, С. Демантьев Дворец в с. Коломенском под Москвой. 1667—68, 1681. Не сохранился. Воспроизводится с гравюры 18 в.)

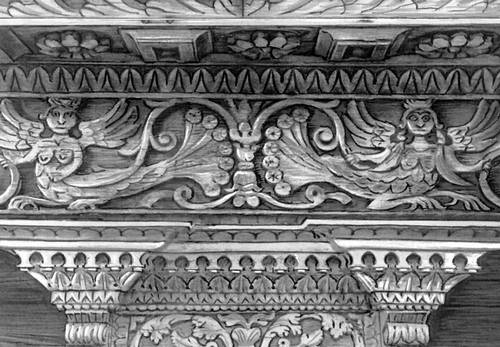

Фрагмент фриза и часть наличника жилого дома (19 в.) в деревне Старый Юг Горьковской области. Пропильная резьба.

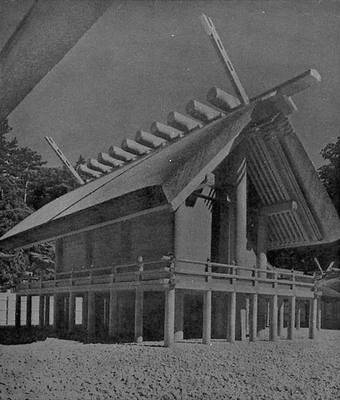

Деревянная архитектура. Каркасный храм в Исе. Япония. Первые века н.э.

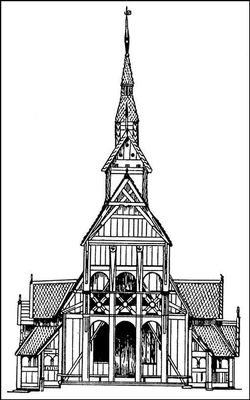

Мачтовая каркасная конструкция (церковь в Боргунне, Норвегия, около 1150).

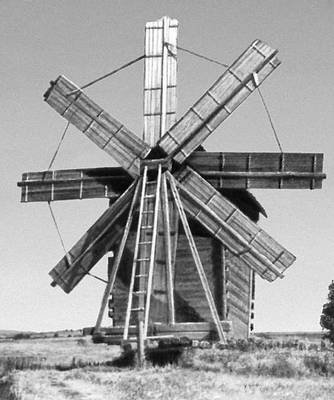

Деревянная архитектура. Ветряная мельница. 19 в. Историко-архитектурный музей-заповедник «Кижи».

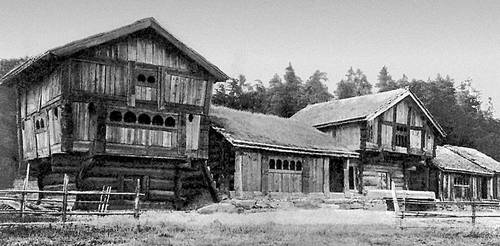

Деревянная архитектура. Хутор из Сетесдаля. Норвегия. Ок. 1700.

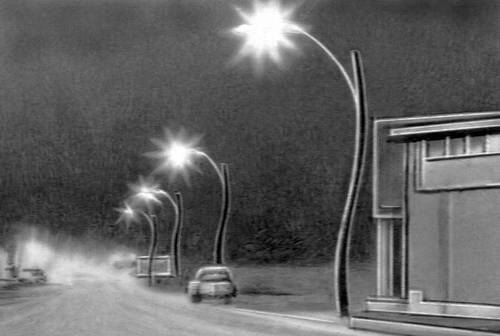

Современная деревянная архитектура. Уличные фонари в городе Маринетт (США). 1950—60-е гг.

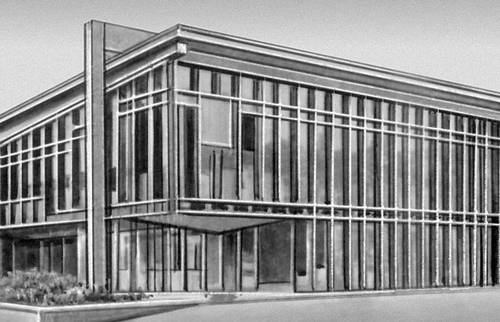

Современная деревянная архитектура. Здание выставки-продажи электрооборудования (Шотландия). 1950—60-е гг.

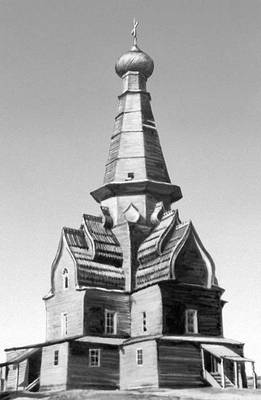

Деревянная архитектура.Шатровая Успенская церковь в селе Варзуга Мурманской обл.1674.

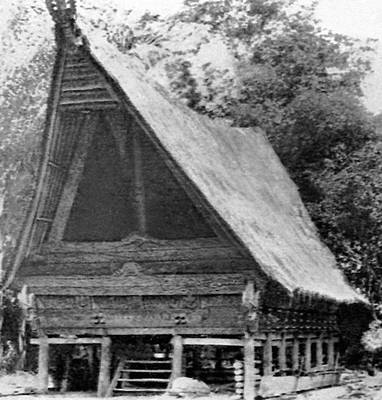

Деревянная архитектура. Жилой дом. Суматра.

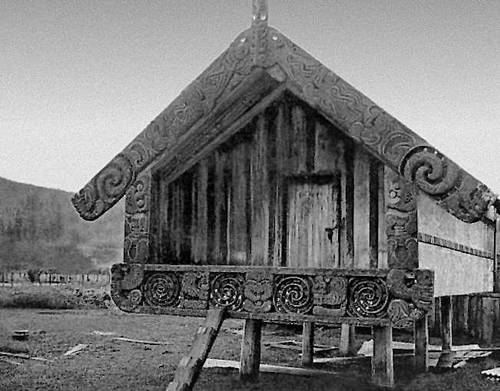

Деревянная архитектура. Амбар (патака) в Вайкотикоти. Новая Зеландия.

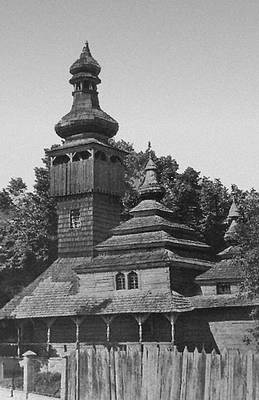

Деревянная архитектура. Трёхсрубная Михайловская церковь с «заломами» в Мукачеве. Украинская ССР. 1777.

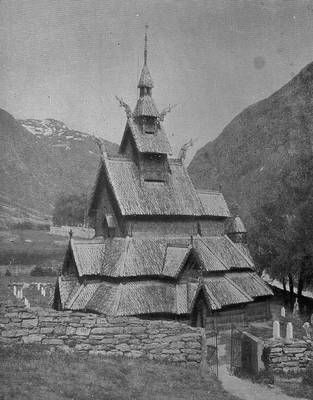

Деревянная архитектура. Церковь с двойным каркасом в Боргунне. Норвегия. Ок. 1150.

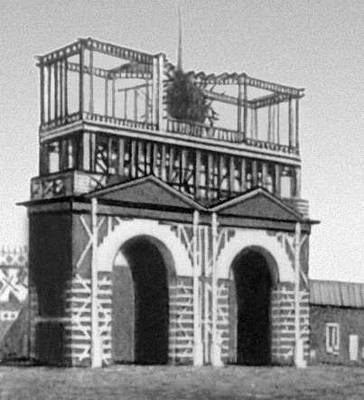

Деревянное сооружение 1-й Всероссийской сельскохозяйственной и кустарно-промышленной выставки в Москве (1923). Главный вход (архитектор И. В. Жолтовский).

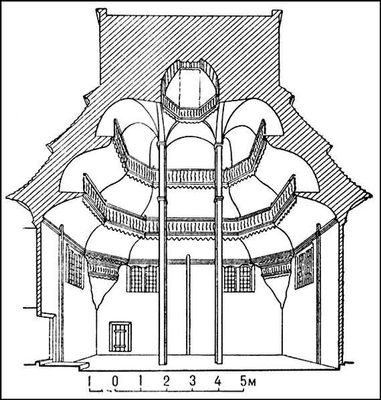

Синагога в Волпе (Гродненская область БССР). Конец 17 в. Разрез.

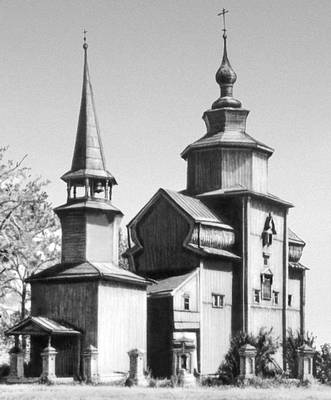

Деревянная архитектура. Ярусная церковь Иоанна Богослова на р. Ишне, близ Ростова Ярославской обл. 1687 или 1689.

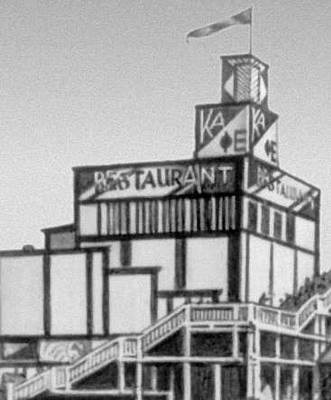

Деревянное сооружение 1-й Всероссийской сельскохозяйственной и кустарно-промышленной выставки в Москве (1923). Иностранный отдел (архитектор В. А. Щуко).

Деревянная плотина

Деревя'нная плоти'на, плотина, основные конструкции которой, воспринимающие нагрузку, выполнены из дерева преимущественно хвойных пород (сосна, ель). Д. п. строятся для небольших напоров (2—4 м, реже 4—8 м), обычно водосливными; по конструкции флютбета они делятся на свайные, ряжевые, свайно-ряжевые и контрфорсные. Отверстия Д. п. ограничиваются береговыми устоями; при большой длине водосливного фронта он разделяется на несколько отверстий промежуточными опорами: быками, контрфорсами, стойками. Перекрываются отверстия деревянными щитами, обычно в несколько рядов по высоте. Для подъёма и опускания щитов служат простые подъёмники — во'роты (стационарные или передвижные). См. также Плотина.
