Ферро..., ферр...
Ферро..., ферр... (от лат. ferrum – железо), в химических, технических и др. терминах составная часть, означающая отношение к железу , см., например, Феррит , Ферросплавы .
Ферробор
Ферробо'р,ферросплав , содержащий 10–25% В, по 2–5% Si и Al (остальное Fe); получают в руднотермических печах алюминотермическим способом (см. Алюминотермия ) из боратовой руды или борного ангидрида. Ф. и др. сплавы Fe с В (ферроборал, грейнал) используются для легирования, раскисления и модифицирования стали.
Феррованадий
Феррована'дий,ферросплав , содержащий 35–45% V, 1–3% Si, 0,5–1,5% Al (остальное Fe и примеси);
Ферровольфрам
Ферровольфра'м,ферросплав , содержащий 68–72% или 78–86% W, до 7% Mo (остальное Fe и примеси); выплавляют в руднотермических печах комбинированным силикотермическим (см. Силикотермия ) и углевосстановительным (см. Карботермия ) процессом из вольфрамитового и шеелитового концентратов. Готовый Ф. вычерпывают стальными ложками специальной машиной; более богатый Ф. плавят «на блок», который после остывания разбивают. Ф. применяется главным образом при производстве инструментальных сталей (например, быстрорежущей) и жаропрочных сплавов.
Феррография
Феррогра'фия, то же, что магнитография .
Феррод
Ферро'д [англ. ferrod, от fer (rit) – феррит и rod – стержень], бесконтактный электромагнитный телефонный коммутационный прибор, действие которого основано на использовании магнитного насыщения ферромагнетика (т. е. по принципу действия подобный трансформатору с подмагничиванием). Служит для реализации логических функций в управляющих устройствах квазиэлектронных автоматических телефонных станций (например, для индикации состояния абонентской линии). Основные элементы Ф. (см. рис. ): сердечник, выполненный в виде бруска или стержня из феррита с прямоугольной петлей гистерезиса и низкой коэрцитивной силой , две последовательно соединённые обмотки управления (ОУ); обмотка возбуждения (0В); обмотка считывания (ОС). На ОВ по цепи запроса подаются двуполярные импульсы тока (обычно амплитудой 0,5 a и длительностью 3–5 мксек ). Если ток в ОУ отсутствует, то под действием импульсов возбуждения сердечник перемагничивается и в ОС индуцируются импульсы напряжения (амплитудой около 0,2 в ), поступающие в оперативное запоминающее устройство автоматической телефонной станции. Если по ОУ протекает постоянный ток, достаточный для намагничивания сердечника до насыщения (обычно от нескольких ма до нескольких десятков ма ), то импульсы в ОС не индуцируются.
М. Ф. Дутов

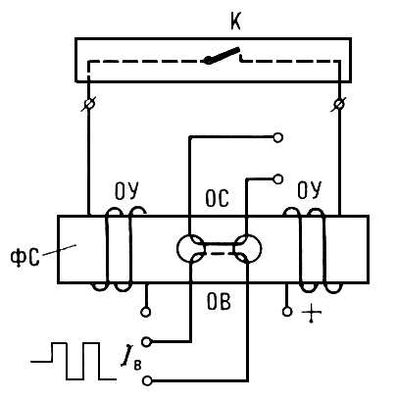

Схема феррода: ФС — ферритовый стержень; ОУ — обмотка управления (знаками + и - обозначены клеммы, к которым подключается источник постоянного тока); ОВ — обмотка возбуждения; ОС — обмотка считывания; К — эквивалентная цепь с контактом, состояние которого (замкнут либо разомкнут) условно отражает состояние, например, абонентской линии ( занята либо свободна); Iв — двуполярные импульсы тока возбуждения.
Ферродинамический прибор
Ферродинами'ческий прибо'р измерительный, см. в ст. Электродинамический прибор измерительный.
Феррозонд
Феррозо'нд, феррозондовый магнитометр, прибор для измерения и индикации магнитных полей (в основном постоянных или медленно меняющихся) и их градиентов. Действие Ф. основано на изменении магнитного состояния ферромагнетика под воздействием двух магнитных полей разных частот. В простейшем варианте Ф. состоит из стержневого ферромагнитного сердечника и находящихся на нём двух катушек: катушки возбуждения, питаемой переменным током, и измерительной (сигнальной) катушки.
Как правило, Ф. состоит из двух сердечников с обмотками, которые соединены так, что нечётные гармонические составляющие практически компенсируются. Тем самым упрощается измерительная аппаратура и повышается чувствительность Ф. Наиболее распространённые феррозондовые установки имеют следующие основные узлы: генератор переменного тока, питающий обмотку возбуждения, фильтр для нечётных гармонических составляющих эдс, подключенный на выходе измерительной катушки, усилитель чётных гармоник и выходной измерительный прибор. Ф. обладают очень высокой чувствительностью к магнитному полю (до 10– 4 –10– 5а/м ).
Ф. применяют для измерения земного магнитного поля и его вариаций (в частности, при поисках полезных ископаемых, создающих локальные аномалии геомагнитного поля); для измерения магнитных полей Луны, планет, межпланетного пространства; для обнаружения ферромагнитных предметов и частиц в неферромагнитной среде (в частности, в хирургии); в системах контроля за качеством выпускаемой продукции (магнитная дефектоскопия и др.).
Лит.: Афанасьев Ю. В., Феррозонды, Л., 1969; Афанасьев Ю. В., Студенцов Н. В., Щелкин А. П., Магнитометрические преобразователи, приборы, установки, Л., 1972; Кифер И. И., Испытания ферромагнитных материалов, 3 изд., М., 1969; Чечурина Е. Н., Приборы для измерения магнитных величин, М., 1969.
И. И. Кифер.
Феррозондовая дефектоскопия
Феррозо'ндовая дефектоскопи'я, метод магнитной дефектоскопии , при котором измерение искажений магнитного поля, возникающих в местах дефектов в изделиях из ферромагнитных материалов, осуществляется феррозондами . Ф. д. применяется для обнаружения внутренних дефектов (на глубине до 10, иногда 20 мм ) обычно в изделиях правильной формы.
Ферромагнетизм
Ферромагнети'зм, одно из магнитных состояний кристаллических, как правило, веществ, характеризуемое параллельной ориентацией магнитных моментов атомных носителей магнетизма. Параллельная ориентация магнитных моментов (рис. 1 ) устанавливается при температурах Т ниже критической Q (см. Кюри точка ) и обусловлена положительным значением энергии межэлектронного обменного взаимодействия (см. Магнетизм ). Ферромагнитная упорядоченность магнитных моментов в кристаллах (атомная магнитная структура – коллинеарная или неколлинеарная) непосредственно наблюдается и исследуется методами магнитной нейтронографии . Вещества, в которых установился ферромагнитный порядок атомных магнитных моментов, называют ферромагнетиками . Магнитная восприимчивость (ферромагнетиков положительна (c > 0) и достигает значений 104 –105гс/э, их намагниченность J (или индукция В = Н + 4pJ ) растет с увеличением напряжённости магнитного поля Н нелинейно (рис. 2 ) и в полях 1–100 э достигает предельного значения Js – магнитного насыщения. Значение J зависит также от «магнитной предыстории» образца, это делает зависимость J от Н неоднозначной (наблюдается магнитный гистерезис ).
