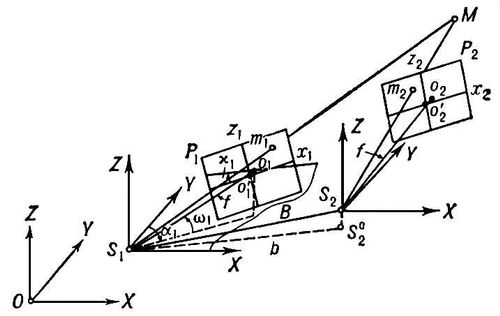

В общем случае между координатами точки объекта М и координатами её изображений m1 и m2 на стереопаре P1 – P2 (рис. 1 ) существует связь:
X = Xs1 + N
где
Bx , By , Bz –
Здесь х, z – плоские координаты точки снимка в системе o1'x1z1 или o2'x2z2, ai , b1 ci – направляющие косинусы, определяемые по углам a, w, m. Для параллельного случая съёмки формулы (1) принимают вид:
а для нормального
Ф. с. применяется в геодезии, топографии и астрономии для построения и сгущения опорной геодезической основы, а также для составления планов местности. По снимкам ИСЗ и звёздного неба, полученным с помощью спутниковых фотокамер, создаётся геодезическая основа на всю территорию земного шара (см. Космическая триангуляция ).
Ф. с. широко используется и в др. областях науки и техники для решения многих задач, например в географии для изучения ледников и процесса снегонакопления на лавиноопасных склонах; в лесоустройстве и сельском хозяйстве для определения лесотаксационных характеристик, изучения эрозии почв; в инженерно-строительном деле при изыскании, проектировании, строительстве и эксплуатации различных сооружений (рис. 3 ); в архитектуре для изучения особенностей сооружений, наблюдения за состоянием архитектурных ансамблей, отдельных зданий и памятников старины (рис. 4 , 5 ); в промышленности для контроля установки каркаса турбин и прокатных станов и определения состояния
Лит.: Лобанов А. Н., Фототопография, 3 изд., М., 1968; Рапасов П. Н., Составление карт масштаба 1: 2000 – 1: 25 000 методом комбинированной наземной и воздушной стереофотограмметрической съёмки, М., 1958; Киенко Ю. П., Аналитические методы определения координат в наземной стереофотограмметрии, М., 1972; Тюфлин Ю. С., Способы стереофотограмметрической обработки снимков, полученных с подвижного базиса, М., 1971: Итоги науки и техники. Геодезия и аэросъёмка, т. 10, М., 1975; Русинов М. М., Инженерная фотограмметрия, М., 1966; Сердюков В. М., Фотограмметрия в инженерно-строительном деле, М., 1970.
А. Н. Лобанов.

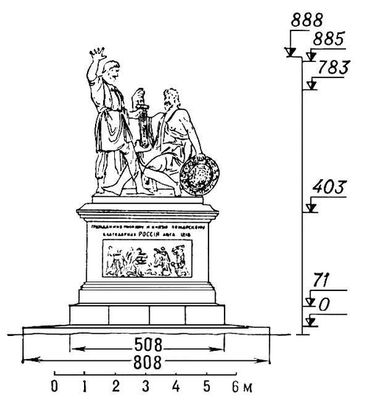

Рис. 4. Фронтальный план памятника Минину и Пожарскому (Москва, Красная площадь), составленный по фототеодолитным снимкам.

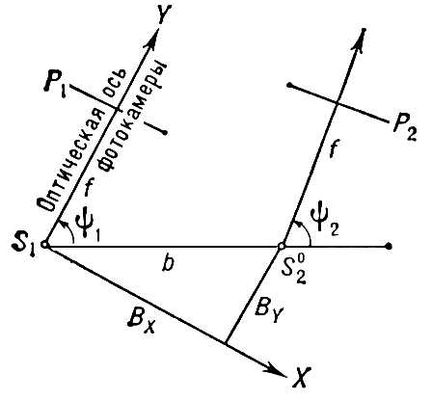

Рис. 2. к ст. Фототеодолитная съёмка.
Рис. 1. к ст. Фототеодолитная съёмка.

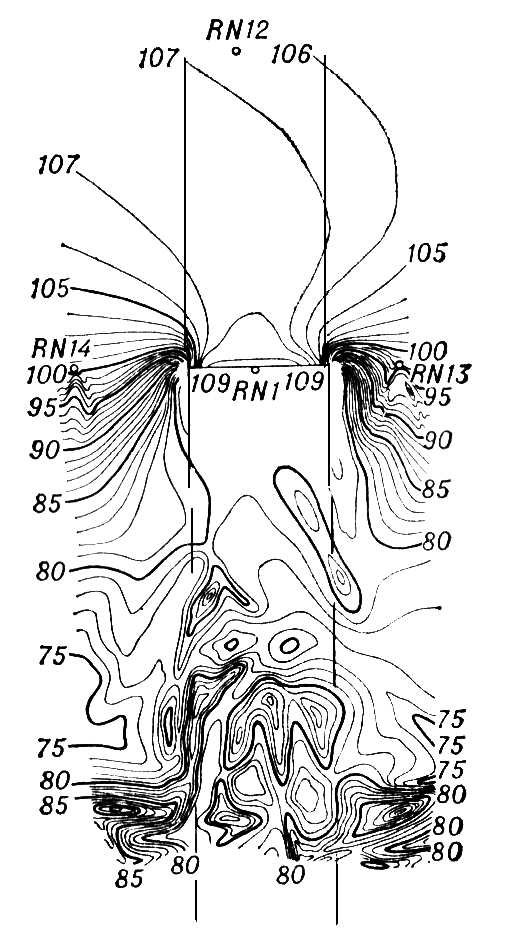

Рис. 3. План поверхности водного потока модели гидротехнического сооружения, составленный по снимкам, полученным спаренной фотокамерой. Горизонтали проведены через 1 мм .

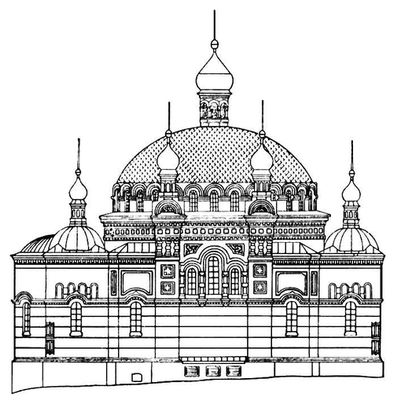

Рис. 5. Фронтальный план Трапезной церкви Киево-Печерской лавры, составленный по фототеодолитным снимкам.
Фототерапия
Фототерапи'я, то же, что светолечение .
Фототермомагнитный эффект
Фототермомагни'тный эффе'кт, электронный термомагнитный эффект, возникновение в однородном полупроводнике, помещенном в магнитное поле Н, при облучении его электромагнитным излучением в перпендикулярном направлении, эдс в третьем перпендикулярном направлении. В результате поглощения излучения носителями тока в полупроводниках изменяется их средняя энергия. Такой «разогрев» носителей неоднороден и порождает поток более горячих носителей в направлении распространения излучения. Т. к. в этом направлении полупроводник электрически разомкнут, то в противоположном направлении появляется компенсирующий поток более холодных носителей. Время их свободного пробега зависит от энергии, поэтому перпендикулярное к этим потокам магнитное поле по-разному отклоняет горячие и холодные носители, что приводит к появлению эдс.
В отличие от Нернста – Эттингсхаузена эффекта и фотомагнитоэлектрического эффекта, Ф. э. возникает независимо от наличия градиента температуры кристаллической решётки полупроводника и градиента концентрации носителей. Эдс имеет наибольшую величину в полупроводниках с малой эффективной массой носителей тока (например, в InSb при низких температурах). Используется для создания высокочувствительных малоинерционных приёмников СВЧ- и инфракрасного излучения , применяемых в радиоастрономии, космических исследованиях, спектроскопии, радиотеплолокации.
Лит.: Электронный термомагнитный эффект, «Радиотехника и электроника», 1963, т. 8, в. 6, с. 994.
Э. М. Эпштейн.
Фототипия
Фототи'пия (от фото... и греч. t'ypos – отпечаток, форма), способ безрастровой плоской печати иллюстраций, основанный на изменении физико-химических свойств светочувствительного слоя. Ф. была изобретена в 1855 франц. химиком А. Пуатвеном. Для изготовления печатной формы на основу (пластинку или фольгу) наносят светочувствительный раствор, в состав которого входят желатина, дихромат калия или аммония, и высушивают полученный слой. На этот слой копируют полутоновый негатив, в результате чего отдельные участки слоя задубливаются в разной степени. Затем пластину промывают водой для удаления непрореагировавшей соли; при этом слой набухает, приобретает складчатую структуру (явление ретикуляции); углубления между складками представляют собой печатающие элементы формы (рис. ). На участках слоя, подвергшихся незначительному воздействию света, складки едва заметны, углубления между ними незначительны. При печатании краска заполняет только углубления между складками и на бумагу передаётся слой краски незначительной толщины. По мере увеличения степени задубленности слоя увеличиваются размер складок и глубина впадин между ними, следовательно, увеличивается толщина слоя краски, передаваемой на бумагу, а также суммарная запечатанная площадь. На максимально задубленных участках (в тёмных местах изображения) печатная краска покрывает всю поверхность слоя.
