Л. М. Гольдман.

Фототаймер

Фотота'ймер (от фото... и англ. timer – хронометр), реле времени , предназначенное для автоматического выключения лампы фотографического увеличителя , репродукционной установки или подобного устройства через определённый промежуток времени, называемый выдержкой и отсчитываемый от момента начала экспонирования светочувствительного слоя фотоматериала. По способу формирования выдержки Ф. подразделяются на механические (с часовым приводом), пневматические, электромеханические и электронные. Наиболее совершенны электронные Ф., у которых выдержка определяется временем зарядки конденсатора электрического . Изменяя переключателем параметры электрической цепи, в которую включен конденсатор (например, с помощью дополнительных резисторов), или ёмкость самого конденсатора, можно в определённых пределах изменять продолжительность выдержки. Диапазон выдержек различных Ф. – от десятых долей сек до нескольких десятков сек.

Фототаксис

Фотота'ксис (от фото...

и греч. t'axis – расположение), двигательная реакция подвижных микроорганизмов в ответ на световой стимул; один из видов таксисов . Ф. называют и реакцию на свет зооспор , а также медленное перемещение хлоропластов внутри клетки. По характеру движения организма различают 2 основных типа Ф.: топотаксис и фоботаксис. При топотаксисе клетки направленно движутся к источнику света (положительный топотаксис) или от него (отрицательный), при фоботаксисе клетка меняет направление движения на обратное на границе участков с различной освещённостью (шоковая реакция, реакция «испуга»). Положительный фоботаксис препятствует переходу в более затенённый участок, что приводит к скоплению беспорядочно движущихся клеток в световом пятне (эффект световой ловушки, рис. 1 ). Отрицательный фоботаксис способствует скоплению клеток в менее освещенных местах. Поскольку для обоих типов Ф. знак реакции зависит от интенсивности света (положительная – обычно при низкой интенсивности света, отрицательная – при очень высокой), Ф. обеспечивает выбор оптимальных условий освещения для фотосинтеза и жизнедеятельности клеток и может рассматриваться как важная приспособительная реакция микроорганизмов.

Механизм Ф. включает три основные стадии: поглощение света и первичная реакция в фоторецепторе; преобразование стимула и передача сигнала двигательному аппарату; изменение движения жгутиков. По механизму реакций различают неспециализированный и специализированный Ф. При неспециализированном Ф., характерном для фотосинтезирующих бактерий и ряда водорослей, фоторецептором служит фотосинтетический аппарат, заключённый в хлоропластах и хроматофорах , а появление сигнала связывают с изменением скорости первичных процессов фотосинтеза (потока электронов, фотофосфорилирования) при изменении интенсивности света, обусловленном перемещением организма. Специализированный Ф. обеспечивается специальным аппаратом. У эвглены (рис. 2 ) он состоит из парафлагеллярного тела, пространственно связанного со жгутиком, и расположенной сбоку окрашенной стигмы . При движении (как в темноте, так и на свету) клетка вращается вокруг продольной оси. Поэтому при боковом освещении стигма периодически затеняет парафлагеллярное тело, которое, как полагают, служит фоторецептором, что и приводит к возникновению сигнала, вызывающего изменение направления движения. Механизм возникновения сигнала в фоторецепторе, по-видимому, связан с генерацией электрического потенциала. Стимул действует до тех пор, пока клетка не поворачивается параллельно направлению светового потока – положение, в котором фоторецептор не затемняется. Описанное устройство (объёмом в несколько мкм ) с высокой точностью направляет клетку на источник света или от него и служит примером биологической микросистемы с автоматическим регулированием. Специализированный Ф. проявляется в видетопотаксиса, фоботаксиса и стоп-реакций. Иногда Ф. называются и некоторые реакции на свет многоклеточных животных организмов, однако эти сложные реакции, опосредованные нервной системой, скорее относятся к области физиологии поведения. Природа Ф. ещё во многом неясна, но очевидно, что этот фундаментальный процесс, занимающий промежуточное положение между фотосинтезом и зрением , относится к новой и перспективной области, в которой скрещиваются интересы биофизики, молекулярной биологии, бионики, механохимии, клеточной физиологии.

Лит.: Синещеков О. А., Литвин Ф. Ф., Фототаксис микроорганизмов, его механизм и связь с фотосинтезом, «Успехи современной биологии», 1974, т. 78, в. 1 (4); Feinleib M. E., Curry G. M., The nature of the photoreceptor in phototaxis, в кн.: Handbook of sensory physiology, B. – Hdlb. – N. Y., 1971; Diehn B., Phototaxis and sensory transduction in Euglena, «Science», 1973, v. 181,.№ 4104; Nultsch W., Hader D. P., Uber die Rolle der beiden Photosysteme in der Photosysteme in der Photophobotaxis von Phormidium uncinatum, B., 1974.

Ф. Ф. Литвин.

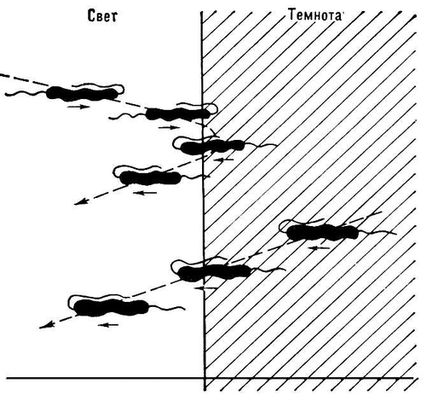

Рис.1. Схема эффекта световой ловушки при положительном фоботаксисе у бактерий.

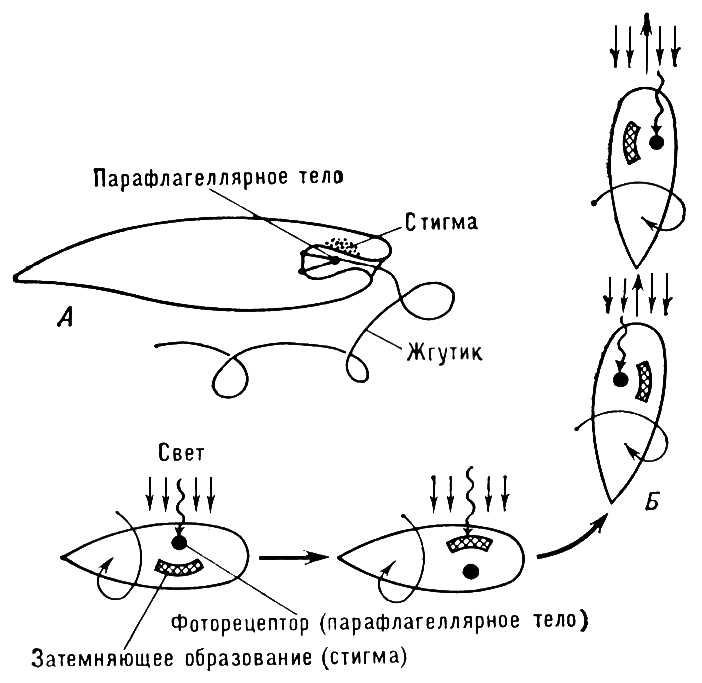

Рис. 2. Строение фототаксического аппарата у эвглены (А) и принцип ориентации организма на источник света (Б). Стрелками показано поступательное (®) движение и вращение клетки.

Фототелеграмма

Фототелегра'мма, изображение плоского оригинала (написанного от руки или отпечатанного на машинке текста, чертежа, фотографического снимка и т.д.), передаваемое по каналам факсимильной связи . Название «Ф.» принято относить только к факсимильным сообщениям, поступающим от граждан и организаций в отделения министерства связи СССР (в отличие от аналогичной информации, передаваемой ТАСС, АПН, гидрометеослужбами, предприятиями, организациями и т.д.).

Фототелеграф

Фототелегра'ф, общепринятое сокращённое название факсимильной связи (фототелеграфной связи).

Фототелеграфия

Фототелеграфи'я, область науки и техники, охватывающая изучение теоретических основ факсимильной связи , разработку способов передачи неподвижных плоских изображений на расстояние по каналам связи и создание аппаратуры для реализации этих способов; исторически включается в телеграфию как один из её разделов. В Ф. решаются задачи, связанные с преобразованием оптических изображений в электрические сигналы

и обратным преобразованием, с разработкой способов записи изображений, преобразованием аналоговой информации в дискретную, разработкой механических и электронных систем развёртки , оценкой искажений сигналов факсимильной информации при передаче последних и устранением таких искажений. Развитие Ф. опирается на достижения электроники, радиотехники, электротехники, светотехники и др. Перспективы её развития связаны с совершенствованием факсимильных аппаратов (например, их оснащением автоматическими устройствами приёма и регистрации изображений), разработкой и внедрением аппаратуры для передачи цветных изображений, повышением скорости передачи факсимильной информации и т.д.

Нередко встречается неточное употребление термина «Ф.» – в смысле «факсимильная связь».

С. О. Мельник.

Фототелеграфная связь

Фототелегра'фная связь, 1) общепринятое название факсимильной связи . 2) В более узком понимании – факсимильная связь, при которой регистрация принимаемых полутоновых изображений осуществляется фотографическими, электрографическими и др. методами (см. Фотографическая запись , Электростатическая запись ).

Фототелеграфный аппарат

Фототелегра'фный аппара'т, 1) общепринятое название факсимильного аппарата . 2) Факсимильный аппарат, предназначенный для передачи или (и) приёма неподвижных полутоновых изображений с их регистрацией фотографическими методами (например, в СССР – для передачи фотографических снимков фотохроники ТАСС).

Фототеодолит

Фототеодоли'т, инструмент, состоящий из фотокамеры и теодолита и предназначенный для фотосъёмки пересечённой местности, карьеров, инженерных сооружений, памятников и др. объектов с целью определения их размеров, формы и положения. Ф. «Геодезия» (рис. 1 ) и Ф. Photheo народного предприятия «Карл Цейс» (ГДР) имеют фотокамеры с фокусным расстоянием 19 см и форматом пластинок 13'18 см. Фотокамеры снабжены приспособлениями для установки оптической оси в горизонтальное положение и под углами, равными 65, 100 и 135(относительно базиса. Это позволяет получать с концов базиса три стереопары с параллельными направлениями оптической оси фотокамеры. Для съёмки объектов с небольших расстояний существуют Ф., состоящие из спаренных камер малого формата, установленных на штанге с постоянным или переменным базисом, например стереокамеры И. Г. Индиченко (рис. 2 ) и К. Цейса. Съёмка берегов с корабля производится корабельным Ф., снабженным двумя фотокамерами с синхронно действующими затворами. Для изучения быстро движущихся объектов имеются кинофототеодолиты, позволяющие выполнять синхронное фотографирование с концов базиса через малые промежутки времени. В космической геодезии используются Ф. для фотографирования искусственых спутников Земли и звёзд с целью определения направлений на них и создания глобальной геодезической сети .

Лит. см. при ст. Фотограмметрия .

А. Н. Лобанов.

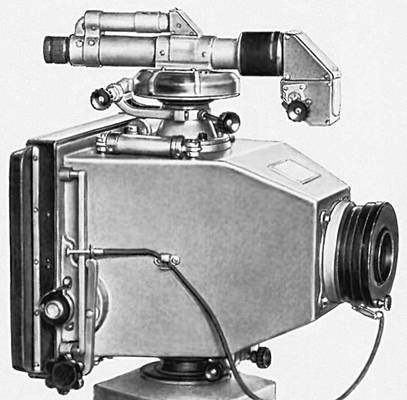

Рис. 1. Фототеодолит «Геодезия».

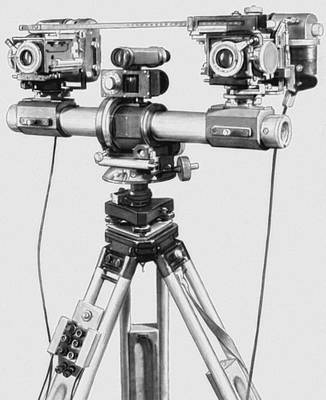

Рис. 2. Стереокамера СКИ-8.

Фототеодолитная съёмка

Фототеодоли'тная съёмка , съёмка местности, карьеров, инженерных сооружений и др. объектов с применением фототеодолита и приборов для фотограмметрической обработки снимков. Фототеодолитом с концов базиса S₁ и S₂ (рис. 1 ) получают снимки P₁ и P₂ объекта, по которым с помощью стереокомпаратора или стереоавтографа определяют координаты отдельных точек и составляют цифровую модель или план объекта. Положение снимка, например P₁ , в момент фотографирования определяют элементы внутреннего ориентирования: фокусное расстояние фотокамеры – f и координаты главной точки o₁ – x_{, z, а также элементы внешнего ориентирования: координаты центра проекции S1 – Xs1 , Ys1, Zs1 в системе OXYZ и углы a1 , w1 , m1 .}

Различают общий случай съёмки, когда элементы ориентирования снимков имеют произвольные значения, и частные случаи, в которых направления оптической оси фотокамеры горизонтальны, a = w = m = 0, X_s1 = Y_s1 = Z_s1 = , x _{= z = 0. К частным случаям относятся: конвергентный (y1 ¹ y2 , рис. 2 ), параллельный (y1 = y2 ) и нормальный (y1 = y2 = 90°).}
