Калибратор

Калибра'тор в электро- и радиотехнике, прецизионный прибор для настройки и поверки (определения погрешностей или поправок значений шкал) измерительных приборов. Действие прибора основано на сравнении друг с другом измеряемой величины и эталона. Для калибровки частоты в частотомерах, генераторах стандартных сигналов, радиоприёмных и радиопередающих устройствах и др. приборах с плавно изменяемым диапазоном настройки обычно применяют калибровочные генераторы, работающие на нескольких строго фиксированных частотах от 100 гц до 100 Мгц ; источником электрических колебаний служит генератор с кварцевой стабилизацией с относительной погрешностью по частоте до ±1·10^{– 5} . Кроме основных опорных частот, для поверки и калибровки

используются гармоники основных частот в диапазоне до 20—40 Ггц . В непрерывном диапазоне частот для этой цели применяются гетеродинные частотомеры . Калибровочный генератор обычно состоит из задающего кварцованного генератора, преобразователя частоты, смесителя-детектора и усилителя звуковой частоты, позволяющих калибровать без какой-либо дополнительной аппаратуры. Принцип его действия основан на сравнении измеряемой частоты прибора и опорной частоты (или одной из её гармоник) кварцованного генератора и выделении разностной частоты по методу нулевых биений в смесителе-детекторе.

Калибровку эталонов частоты производят по сигналам сверхдлинноволновых передающих радиостанций с помощью приёмников-компараторов. Фазовая стабильность при известных условиях распространения длинных радиоволн (l = 10 000 м ) в течение суток позволяет сравнивать частоты принимаемых сигналов с эталонными с большой точностью. В 1970 в мире работало 7 радиостанций, регулярно передававших сигналы точной частоты, приём которых возможен во всех странах мира. Существуют также К. для поверки по напряжению ламповых вольтметров, именуемые источниками калиброванных напряжений (на постоянном и переменном токе). К. применяются также при точных метрологических работах, при измерении магазинов мер, калибровке шкал измерительных приборов и т.п. Калибровку не следует смешивать с градуировкой — метрологической операцией деления шкалы прибора в установленных для него единицах.

Лит.: Маликов М. Ф., Основы метрологии, ч. 1, М., 1949; Измерения в электронике. Справочник, сост. Б. А. Доброхотен, т. 1, М. — Л., 1965; Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 1—2, М., 1960.

В. В. Богомазов.

Калиброванная сталь

Калибро'ванная сталь, горячекатаная сортовая сталь, подвергнутая дополнительной обработке холодным волочением с небольшими обжатиями для получения более точных размеров профиля (от 3-го до 5-го класса точности ), улучшения качества поверхности и придания некоторым сталям повышенных физико-механических свойств за счёт наклёпа. При калибровке малопластичных сталей применяют тёплое волочение (металл подогревают до 100 °С). Калибровке подвергают в основном круглые (диаметр 3—100 мм ), а также квадратные, шестигранные прутки и др. Длина калиброванных прутков составляет 6—15 м . Образующуюся при волочении кривизну прутков К. с. устраняют на прави'льных машинах. Высоколегированную К. с. после калибровки и правки шлифуют.

Калибровка (в прокатном пр-ве)

Калибро'вка прокатных валков, совокупность методов определения размеров, формы, числа и характера расположения калибров в прокатных валках (см. Калибр в прокатном производстве). К. включает также расчёт обжимающих усилий и их распределение по калибрам. Между калиброванными валками прокатывают только сортовой прокат. Лист и широкую полосу обжимают между валками с гладкой цилиндрической или слегка бочкообразной поверхностью. Для каждого профиля на валках делается несколько калибров, при последовательном прохождении через которые прямоугольная или круглая заготовка приобретает требуемую форму (рис. ). Калибры рассчитывают таким образом, чтобы прокатываемый металл заполнял их без чрезмерных напряжений, ведущих к образованию в прокате трещин и др. брака.

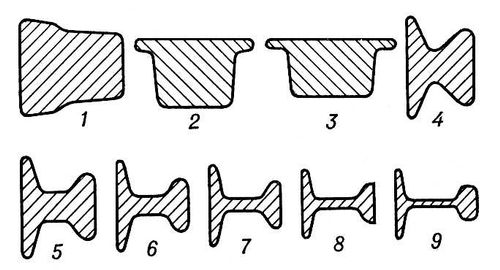

Сечение рельса при его последовательной прокатке в 9 проходов.

Калибровка плодов

Калибро'вка плодо'в, разделение плодов на однородные по размеру фракции (калибры);

одна из операций товарной обработки плодов. В зависимости от биологических особенностей сорта плоды разделяют на 4—5 калибров и более. Калибруют вручную (по образцам-эталонам) или на калибровочных машинах (по массе или размеру). К. п. вручную обычно совмещается с сортировкой или упаковкой; машинная К. п. производится после сортировки.

Калибровка (поверка меры)

Калибро'вка мер, поверка меры или набора мер посредством совокупных измерений . К. заключается в определении погрешностей или поправок совокупности мер (например, набора гирь) или одной многозначной меры (например, линейной шкалы) при различных сочетаниях мер или в различных диапазонах шкалы. К. осуществляется сравнением мер или участков шкалы, причём за основу для сравнения берётся одна из мер или одно из значений шкалы.

Лит.: Маликов М. Ф., Основы метрологии, ч. 1, М., 1949; Аматуни А. Н., Калибровка подразделений штриховых мер, в кн.: Энциклопедия измерений, контроля и автоматики (ЭИКА), в. 6, М. — Л., 1966, с. 33.

Калибровка семян

Калибро'вка семя'н, калибрование семян, разделение семян по размерам на фракции (группы), соответствующие размерам ячеек высевающих аппаратов сеялок. Проводят с целью обеспечить поштучный высев или высев заданного числа семян в гнездо и тем самым уменьшить расход посевного материала, резко сократить затраты труда на уход за посевами. Калибруют семена кукурузы, сахарной свёклы, хлопчатника и др. культур после предварительной очистки их на зерноочистительных машинах. Для К. с. применяют калибровочные сельскохозяйственные машины или зерноочистительные машины, укомплектованные необходимыми решётами.

В СССР массовая К. с. была впервые применена для кукурузы после строительства в 1956—57 калибровочных заводов, выпускающих для колхозов и совхозов калиброванные семена, расфасованные по фракциям в мешки. Семена кукурузы калибруют по толщине и ширине на 6 фракций (см. табл.).

Номер фракции	Размеры семян, мм
ширина	толщина
1	9,0-10,5(11,0)	3,75-5,5
2	8,0-9,0	3,75-5,25
3	7,0-8,0	3,75-5,0
4	6,5-7,0	3,75-4,75
5	8,0-10,5(11,0)	5,25-7,0
6	6,5-8,0	4,75-7,0

Семена сахарной свёклы калибруют при помощи решёт с круглыми отверстиями на 2 фракции (диаметром 4,5—5,5 и 3,5—4,5 мм ). Семена хлопчатника калибруют на хлопкоочистительных заводах по ширине, толщине и длине на 2 фракции после предварительного удаления с их поверхности подпушка.

Н. Н. Ульрих.

Калибровочная сельскохозяйственная машина

Калибро'вочная сельскохозя'йственная маши'на, машина для разделения по размерам семян с.-х. культур, плодов (яблок, цитрусовых), виноградных черенков, картофеля и др. В СССР выпускаются К. с. м. для калибровки семян кукурузы, сахарной свёклы, плодов и виноградных черенков.

К. с. м. для разделения семян кукурузы и сахарной свёклы имеет следующие основные рабочие органы (рис. 1 ) — решётные станы, в которых закрепляют решёта с круглыми или продолговатыми отверстиями разных размеров. Решёта с круглыми отверстиями калибруют семена по ширине, с продолговатыми — по толщине на несколько фракций (см. Калибровка семян ). Чтобы использовать эти К. с. м. для калибрования семян подсолнечника, клещевины, сои, фасоли, бобов, гороха и др. культур, в машину вставляют решёта с отверстиями требуемых размеров.
