Изгибаемые друг на друга Л. п. можно катить одну по другой так, что в процессе качения они будут иметь общую образующую. На этом основано применение Л. п. в теории механизмов. См. также Линейчатая геометрия.
Лит.: Фиников С. П., Теория поверхностей, М. — Л., 1934; Погорелов А. В., Дифференциальная геометрия, 5 изд., М., 1969.
Э. Г. Позняк.

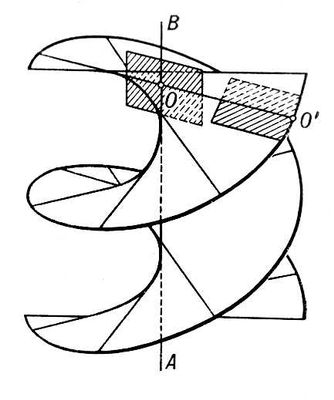

Рис. 1 к ст. Линейчатая поверхность.
Рис. 2 к ст. Линейчатая поверхность.
Линейчатые спектры
Лине'йчатые спе'ктры, спектры оптические,
Линен Феодор
Ли'нен (Lynen) Феодор (р. 6.4.1911, Мюнхен), немецкий биохимик. Член Германской академии естествоиспытателей «Леопольдина» (1959) и Национальной АН США (1962). Окончил Мюнхенский университет, доктор философии (1937). С 1954 директор института химии клетки общества им. Макса Планка в Мюнхене. Основные работы по биохимии обмена веществ, окислению жирных кислот в организме, активированию ацетата. Нобелевская премия (1964) совместно с К. Блохом за исследование биосинтеза холестерина и жирных кислот.
Линетол
Линето'л, препарат из группы антихолинэстеразных средств, получаемый из льняного масла. Содержит смесь этиловых эфиров ненасыщенных жирных кислот (олеиновой, линолевой, линоленовой), а также насыщенные кислоты. Применяют внутрь для профилактики и лечения атеросклероза и наружно при ожогах и лучевых поражениях кожи.
Линза акустическая
Ли'нза акустическая, устройство для изменения сходимости звукового пучка (фокусировки звука). Подобно оптическим линзам, акустическая Л. ограничены двумя рабочими поверхностями и выполняются из материала, скорость звука в котором отлична от скорости звука в окружающей среде, с тем, чтобы показатель преломления n отличался от единицы. Для достижения наибольшей прозрачности волновое сопротивление этого материала должно быть близко к волновому сопротивлению среды, а вязкие потери в нём — минимальны. Акустические Л. могут быть твёрдыми, жидкими и газообразными, в последних двух случаях твёрдая оболочка Л. должна обладать наибольшей прозрачностью. Для работы в жидких средах материалом Л. являются пластмассы (n = 0,5—0,8), хлороформ, четырёххлористый углерод (n = 1,3—1,4). Для работы в газах, например в воздухе, наряду с линзами, наполненными водородом или углекислым газом, применяются т. н. неоднородные акустические Л., объём которых заполнен шариками, сетками и т. п. Неоднородные рассеивающие воздушные Л. применяются для улучшения характеристик направленности громкоговорителей. Твёрдые и жидкие Л. служат для получения звуковых изображений, для целей дефектоскопии, медицинской диагностики, а также для концентрации ультразвука при различных его технологических и биологических применениях.
Лит.: Бергман Л., Ультразвук и его применение в науке и технике, пер. с нем., 2 изд., М., 1957.
Линза (в оптике)
Ли'нза (нем. Linse, от лат. lens — чечевица), прозрачное тело, ограниченное двумя поверхностями, преломляющими световые лучи; является одним из основных элементов оптических систем. Наиболее употребительны Л., обе поверхности которых обладают общей осью симметрии, а из них — Л. со сферическими поверхностями, изготовление которых наиболее просто. Менее распространены Л. с двумя взаимно перпендикулярными плоскостями симметрии; их поверхности цилиндрические или тороидальные. Таковы Л. в очках, предписываемых при астигматизме глаза, Л. для анаморфотных насадоки т. д.
Материалом для Л. чаще всего служит оптическое и органическое стекло. Специальные Л., предназначенные для работы в ультрафиолетовой области спектра, изготовляют из кристаллов кварца, флюорита, фтористого лития и др., в инфракрасной — из особых сортов стекла, кремния, германия, флюорита, фтористого лития, йодистого цезия и др.
Описывая оптические свойства осесимметричной Л., обычно рассматривают лучи, падающие на неё под малым углом к оси, составляющие т. н. параксиальный пучок лучей. Действие Л. на эти лучи определяется положением её кардинальных точек — т. н. главных точек Н и H', в которых пересекаются с осью главные плоскости Л., а также переднего и заднего главных фокусовF и F' (рис. 1). Отрезки HF = f и H'F' = f' наз. фокусными расстояниями Л. (в случае, когда среды, с которыми граничит Л., обладают одинаковыми показателями преломления, f всегда равно — f’); точки О пересечения поверхностей Л. с осью называются её вершинами, расстояние между вершинами — толщиной Л.
Геометрические величины, характеризующие отдельные Л. и системы Л.,
Преломления на поверхностях Л. изменяют направления падающих на неё лучей. Если Л. преобразует параллельный пучок в сходящийся, её называют собирающей; после прохождения рассеивающей Л. параллельный пучок превращается в расходящийся. В главном фокусе F' собирающей Л. пересекаются лучи, которые до преломления были параллельны её оси. Для такой Л. f’ всегда положительно. В рассеивающей Л. F' — точка пересечения не самих лучей, а их воображаемых продолжений в сторону, противоположную направлению распространения света. Поэтому для них всегда f < 0. В частном случае тонких Л. внешнее отличие собирающих и рассеивающих Л. заключается в том, что у первых толщина краев меньше толщины в центре Л., у вторых — наоборот.
Мерой преломляющего действия Л. служит её оптическая сила Ф — величина, обратная фокусному расстоянию (Ф = 1/f’) и измеряемая в диоптриях (м– 1). У собирающих Л. Ф > 0, поэтому их ещё именуют положительными. Рассеивающие Л. (Ф < 0) называются отрицательными. Употребляют и Л. с Ф = 0 — т. н. афокальные Л. (их фокусное расстояние равно бесконечности). Они не собирают и не рассеивают лучей, но создают аберрации (см. Аберрации оптических систем) и применяются в зеркально-линзовых (а иногда и в линзовых) объективах как компенсаторы аберраций.
Л., ограниченная сферическими поверхностями. Все параметры, определяющие оптические свойства такой Л., могут быть выражены через радиусы кривизны r1 и r2 её поверхностей, толщину Л. по оси d и показатель преломления её материала n. Например, оптическая сила и фокусное расстояние Л. задаются соотношением
Радиусы r1 и r2 считаются положительными, если направление от вершины Л. до центра соответствующей поверхности совпадает с направлением лучей (на рис. 1 r1 > 0, r2 < 0). Следует оговорить, что формула (1) верна лишь применительно к параксиальным лучам. При одной и той же оптической силе и том же материале форма Л. может быть различной. На рис. 2 показано несколько Л. одинаковой оптической силы и различной формы. Первые три — положительны, последние три — отрицательны. Л. называется тонкой, если её толщина d мала по сравнению с r1 и r2. Достаточно точное выражение для оптической силы такой Л. получают, отбрасывая второй член в (1).
Положение главных плоскостей Л. относительно её вершин тоже можно определить, зная r1, r2, n и d. Расстояние между главными плоскостями мало зависит от формы и оптической силы Л. и приблизительно равно
Когда положение кардинальных точек известно, положение изображения оптического точки, даваемого Л. (см. рис. 1), определяется формулами:
x·x’ = f·f’ = -f’2,
где V — линейное увеличение Л. (см. Увеличение оптическое), l и l' — расстояния от точки и её изображения до оси (положительные, если они расположены выше оси), х — расстояние от переднего фокуса до точки, x' — расстояние от заднего фокуса до изображения. Если t и t' — расстояния от главных точек до плоскостей предмета и изображения соответственно, то (т. к. х = t — f, x' = t’ — f’):
