Большая Советская Энциклопедия (МЕ)

Большая Советская Энциклопедия

Развитие М. во 2-й половине 20 в. характеризуется значительным расширением методических возможностей. Кроме рентгеноструктурного анализа, для изучения атомнокристаллического строения металлов применяют электронную микроскопию , которая позволяет изучать локальные изменения строения сплавов, взаимное расположение структурных составляющих и несовершенства кристаллического строения (см. Дефекты в кристаллах ). Существенное значение имеют методы электронной дифракции, нейтронографии , радиоизотопных индикаторов, внутреннего трения, микрорентгеноспектрального анализа, калориметрии , магнитометрии и др.

М. условно разделяется на теоретическое, рассматривающее общие закономерности строения и процессов, происходящих в металлах и сплавах при различных воздействиях, и прикладное (техническое),

изучающее основы технологических процессов обработки (термическая обработка, литьё, обработка. давлением) и конкретные классы металлических материалов.

Основные разделы теоретического М.: теория металлического состояния и физических свойств металлов и сплавов, кристаллизация, фазовые равновесия в металлах и сплавах, диффузия в металлах и сплавах, фазовые превращения в твёрдом состоянии, физическая теория процессов пластической деформации, упрочнения, разрушения и рекристаллизации. Содержание теоретического М. в значительной мере связано с металлофизикой.

Теория металлического состояния рассматривает металл как совокупность электронов, движущихся в периодическом поле положительных ионов (см. Металлы ). На основе учёта сил межатомного взаимодействия оценена теоретическая прочность металлических монокристаллов, которая в 100—1000 раз больше практической. Электрическое сопротивление металлов рассматривается как следствие нарушений идеального расположения атомов в кристаллической решётке, обусловленных её колебаниями, наличием статических дефектов и примесей. В зависимости от особенностей межатомного взаимодействия возникают различные фазы: упорядоченные твёрдые растворы, электронные соединения, фазы внедрения, сигма-фазы и т.д. Развитие электронной теории металлов и сплавов сыграло большую роль в создании сплавов с особыми физическими свойствами (сверхпроводящих, магнитных и др.).

Кристаллизация металлов характеризуется большими значениями скорости зарождения центров кристаллизации и скорости роста кристаллов при малом интервале переохлаждений, в котором происходит затвердевание. Строение реального металлического слитка определяется закономерностями кристаллизации, условиями теплоотвода, а также влиянием примесей. Механизм эвтектической кристаллизации сплавов был изучен А. А. Бочваром (1935).

Один из важнейших разделов теоретического М. — изучение фазовых равновесий в сплавах. Построены диаграммы состояния для многих двойных, тройных и более сложных систем и установлены температуры фазовых переходов. При определённых условиях (например, быстром охлаждении) могут возникать метастабильные состояния с относительным, при данных термодинамических условиях, минимумом свободной энергии. Наиболее важные примеры таких состояний — мартенсит стали и пересыщенные твёрдые растворы металлов (например, Al — Cu). Кинетика фазовых превращений и условия возникновения метастабильных состояний определяются степенью отклонения системы от равновесия, подвижностью атомов (характеристики диффузии ), структурным и химическим соответствием возникающих и исходных фаз.

Превращения в твёрдом состоянии (фазовые превращения) в условиях сильного межатомного взаимодействия в кристаллических фазах сопровождаются возникновением полей напряжений. При некоторых условиях и наличии полиморфных модификаций (см. Полиморфизм ) наблюдается упорядоченная перестройка кристаллической решётки на границе фаз (мартенситное превращение ). В области температур, при которых быстро происходят релаксационные процессы, образование кристаллов новой фазы может протекать путём неупорядоченных диффузионных переходов отдельных атомов («нормальное» превращение). Для М. железных сплавов большое значение имеют кинетические диаграммы превращений аустенита . В металлических сплавах часто протекают процессы распада пересыщенных твёрдых растворов. Во многих случаях наиболее существенные изменения свойств происходят до возникновения при распаде второй фазы. Рентгенографические исследования показали, что эти изменения связаны с процессами перераспределения атомов в решётке матрицы, образованием обогащенных зон внутри матрицы (см. Старение металлов ). Равновесия и кинетика фазовых превращений могут в значительной мере изменяться в результате воздействия высоких давлений. В связи с проявлением сил химического взаимодействия между атомами различных элементов в ненасыщенных твёрдых растворах могут также происходить процессы перераспределения атомов элементов. Упорядоченное расположение атомов в определённых узлах кристаллической решётки возникает в твёрдых растворах замещения (например, Cu — Al) и внедрения (мартенсит, Ta — О и т.д.). В некоторых случаях появляются внутрифазовые неоднородности — сегрегации.

Важное значение для развития М. имеет физическая теория пластической

деформации и дефектов кристаллического строения. Расхождение между теоретически вычисленными и наблюдаемыми на опыте значениями прочности привело в 1933—34 к предположению о наличии в кристаллах особых дефектов (несовершенств) — дислокаций , перемещение которых под действием сравнительно малых сил осуществляет пластическую деформацию. Экспериментальные исследования, проведённые различными методами и особенно дифракционной электронной микроскопией тонких фольг, подтвердили наличие дислокаций. Методы внутреннего трения и др. позволили выяснить роль точечных дефектов (вакансий ). Наличие вакансий влияет на физические свойства кристаллов и играет важную роль в диффузионных процессах при термообработке, отдыхе металлов , рекристаллизации металлов , спекании и т.д. Изучение свойств бездефектных нитевидных кристаллов доказало правильность теоретической оценки прочности. В практически важных случаях повышение прочности достигается увеличением плотности дислокаций (например, пластической деформацией, мартенситным превращением при закалке или их сочетанием). Примеси могут скапливаться у дислокаций и блокировать их. Одно из наиболее ярких проявлений влияния реальной структуры на процессы в металлах и сплавах — различия в скорости диффузии и распределении элементов по границам и объёму поликристаллов. В некоторых случаях очень малые примеси изменяют скорость граничной диффузии. Поскольку многие процессы распада твёрдых растворов начинаются преимущественно в приграничных областях, малые примеси могут существенно изменять кинетику этих процессов и конечную структуру. Взаимодействие дислокации с примесями внедрения (в железе — углерод и азот) — одна из главных причин хладноломкости металлов с объёмноцентрированной кубической решёткой. Движением и взаимодействием дислокаций определяется протекание упрочнения металлов, разупрочнения, ползучести , полигонизации, рекристаллизации и др. процессов. Наиболее эффективные средства изменения структуры и свойств металлических материалов — легирование , термическая обработка, поверхностное упрочнение, химико-термическая обработка , термомеханическая обработка .

Содержанием прикладного (технического) М. является изучение состава, структуры, процессов обработки и свойств различных конкретных классов металлических материалов (например, железоуглеродистых сплавов, конструкционной стали, нержавеющей стали, жаропрочных сплавов, алюминиевых сплавов, магниевых сплавов, металлокерамики). В связи с развитием новых областей техники возникли задачи изучения поведения металлов и сплавов при радиационных воздействиях, весьма низких температурах, высоких давлениях и т.д.

Лит.: Бунин К. П., Железоуглеродистые сплавы, К. — М., 1949; физические основы металловедения, М., 1955; Бочвар А. А., Металловедение, 5 изд., М., 1956; Курдюмов Г. В., Явления закалки и отпуска стали, М., 1960; Лившиц Б. Г., Металлография, М., 1963; Физическое металловедение, пер с англ., в. 1—3, М. 1967—68.

Р. И. Энтин.

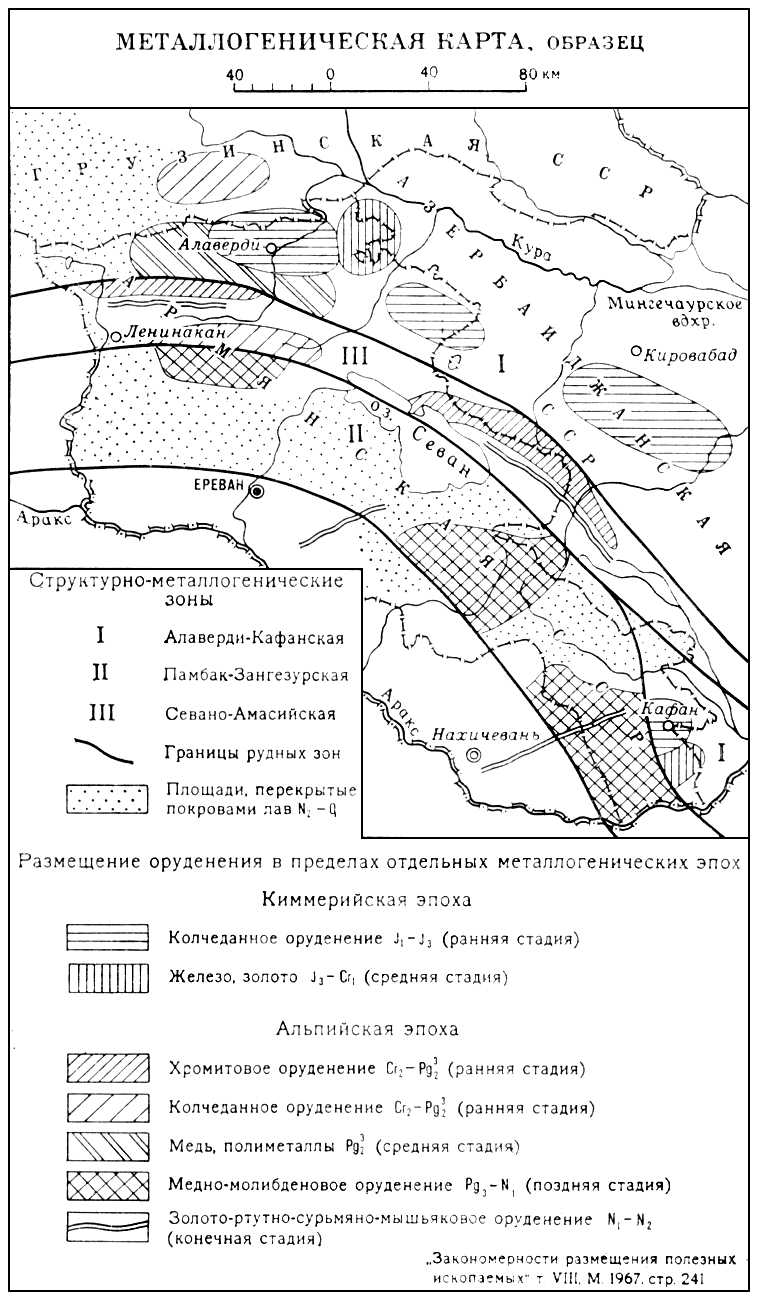

Образец металлогенической карты.

«Металловедение и термическая обработка металлов»

«Металлове'дение и терми'ческая обрабо'тка мета'ллов», ежемесячный научно-технический и производственный журнал, орган министерства станкостроительной и инструментальной промышленности СССР и Центрального правления Научно-технического общества машиностроительной промышленности. Выходит в Москве с 1955. Публикует материалы о свойствах металлов и сплавов, освещает вопросы теории и технологии термической обработки, помещает статьи о достижениях зарубежной техники в этой области, техническую информацию, хронику, персоналии. Тираж (1973) 10 тыс. экземпляров. Переиздаётся на английском языке в США.

Металлогенические карты

Металлогени'ческие ка'рты, геологические карты, показывающие закономерности размещения рудных месторождений в связи с особенностями геологического строения местности.

По масштабу М. к. разделяются на три группы: обзорные, или мелкомасштабные (от 1: 500 000 и мельче); среднемасштабные (1: 200000 — 1: 100 000); крупномасштабные (1: 50 000 — 1: 25 000). Геологической основой обзорных М. к. является карта формаций осадочных, магматических и метаморфических пород, последовательно возникающих в процессе преобразования геосинклиналей в складчатые области и платформы. На среднемасштабных картах, кроме того, отображаются крупные складчатые и разрывные тектонические структуры. При составлении крупномасштабных М. к. изображаются возраст пород, их состав и все существенные тектонические структуры.
