В зависимости от технологического назначения станочный М. и. делится на следующие подгруппы: резцы , фрезы , протяжки , зуборезный, резьбонарезной, для обработки отверстий, абразивный и алмазный инструмент. Резцы, применяемые на токарных, токарно-револьверных, карусельных, расточных, строгальных, долбёжных и др. станках (за исключением резьбовых и зуборезных резцов), служат для обточки, расточки отверстий, обработки плоских и фасонных поверхностей, прорезания канавок. Фрезы — многолезвийный вращающийся М. и. используют на фрезерных станках для обработки плоских и фасонных поверхностей, а также для разрезки заготовок. Протяжки — многолезвийный инструмент для обработки гладких и фасонных внутренних и наружных поверхностей. Для образования и обработки отверстий используют свёрла , зенкеры , зенковки , развёртки , цековки , расточные пластины, комбинированный инструмент, который применяют на сверлильных, токарных, револьверных, расточных, координатно-расточных и др. станках. Зуборезный инструмент предназначен для нарезания и обработки зубьев зубчатых колёс, зубчатых реек, червяков. Резьбонарезной инструмент служит для получения и обработки наружных и внутренних резьб. Номенклатуру резьбонарезного инструмента составляют также резьбовые резцы и фрезы, метчики , плашки и др. К абразивному инструменту относятся шлифовальные круги, бруски, хонинговальные головки, наждачные полотна и др., применяемые для шлифования, полирования, доводки деталей, а также для заточки инструмента. Алмазный инструмент составляют круги, резцы фрезы с алмазными пластинами и др. (см. Инструмент алмазный ).
Форма и углы заточки режущей части М. и. (см. Геометрия резца ), от которых зависят его стойкость, производительность, экономичность, качество обработки, выбираются с учётом свойств обрабатываемого материала, смазывающе-охлаждающей жидкости, жёсткости системы станок — приспособление — инструмент — деталь и т. д. Режущая способность М. и. определяется свойствами материала, из которого изготовлена его режущая часть. Наиболее существенным показателем является красностойкость материала. Применяют следующие основные группы материалов: инструментальные стали (углеродистые, быстрорежущие, легированные), твёрдые сплавы, минералокерамические сверхтвёрдые материалы. Инструмент из углеродистых сталей (красностойкость 200—250°C) используют для обработки обычных материалов при небольших скоростях резания. Быстрорежущие стали, легированные вольфрамом, позволяют увеличить скорость резания в 2—4 раза. Для обработки заготовок из жаропрочных сплавов и сталей повышенной прочности применяют инструмент из стали с увеличенным содержанием ванадия, кобальта, молибдена и пониженным содержанием вольфрама. Красностойкость этих сталей достигает 600—620 °С, но одновременно возрастает их хрупкость. Твёрдые сплавы — наиболее прогрессивные и распространённые материалы для М. и., вытесняющие инструментальные стали (кроме случаев прерывистого точения и фасонного фрезерования с большой глубиной), обладают красностойкостью 750—900 °C и высокой износостойкостью. Твёрдые сплавы для М. и. выпускаются в виде пластинок различной формы и размеров. Изготовляют также монолитные твердосплавные М. и. небольших размеров. Ещё более высокими красностойкостью (1100—1200 °С) и износостойкостью обладают М. и. с режущей частью, армированной минералокерамическими пластинками, изготовленными на основе окиси алюминия с добавлением молибдена и хрома. Однако применение минералокерамики ограничивается её низкой пластичностью и большой хрупкостью. Перспективным является применение сверхтвёрдых материалов — естественных и синтетических алмазов, кубического нитрида бора и др. (для шлифования и затачивания М. и.).
Технологические параметры М. и. зависят от глубины резания, подачи, скорости резания (см. Обработки металлов резанием ). Критерием износа режущей части М. и. принято считать ширину изношенной площадки на задней поверхности инструмента с учётом вида инструмента требуемой точности обработки и класса чистоты . Стойкость М. и. определяется продолжительностью (в мин ) непосредственного резания между переточками. Главное требование к М. и. — высокая производительность при заданных классах чистоты и точности обработки — обеспечивается выполнением условий в отношении допусков на изготовление, отклонений геометрических параметров, твёрдости режущей части, внешнего вида и т. д. Конструкция М. и. должна предусматривать возможность многократных переточек, надёжное и быстрое крепление. При проектировании металлорежущего оборудования учитываются специальные элементы для крепления М. и.: резцедержатели, конусные отверстия, оправки и т. п.
При создании новых конструкций М. и. стремятся усовершенствовать их геометрические параметры и конструктивные элементы, а также использовать материалы с повышенными режущими свойствами и новые материалы. Решение этих проблем позволяет повысить стойкость М. и. (в т. ч. размерную), улучшить дробление стружки, в частности для автоматических линий и станков с программным управлением. Важное значение имеют исследования физических закономерностей изнашивания инструмента, его геометрических параметров, изыскание новых смазочно-охлаждающих жидкостей. С вопросами производства М. и. тесно связано создание новых конструкций станков, внедрение современных электрохимических и электрофизических методов для обработки твердосплавного инструмента. См. также Инструментальная промышленность .
Лит.: Грановский Г. И., Металлорежущий инструмент, 2 изд., М., 1954; Четвериков С. С., Металлорежущие инструменты, 5 изд., М., 1965; Жигалко Н. И., Киселев В. В., Проектирование и производство режущих инструментов, Минск, 1969; Справочник технолога-машиностроителя, 3 изд., т. 1—2, М., 1972.

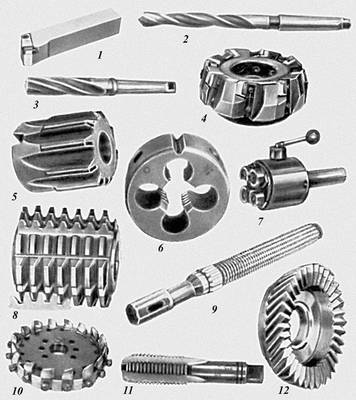

Станочный металлорежущий инструмент: 1 — резец с механическим креплением пластинки твёрдого сплава; 2 — винтовое сверло; 3 — зенкер с коническим хвостовиком, оснащенный твердосплавными пластинками; 4 — торцевая насадная фреза со вставными ножами, оснащенными твёрдым сплавом; 5 — машинная развёртка с твердосплавными пластинками; 6 — плашка; 7 — винторезная головка с круглыми гребёнками; 8 — червячная фреза; 9 — шлицевая протяжка; 10 — резцовая головка для обработки конических колёс с круговым зубом; 11 — метчик; 12 — зуборезный долбяк со спиральными зубьями.
Металлорежущий станок
Металлоре'жущий стано'к , машина для обработки резанием металлических и др. материалов, полуфабрикатов или заготовок с целью получения из них изделий путём снятия стружки металлорежущим инструментом .
М. с. являются основным видом оборудования в машиностроении, приборостроении и др. отраслях промышленности. Совершенствование М. с. предопределяет научно-технический прогресс, развитие технологии и организации машиностроительного производства.
Историческая справка. Обработка материалов резанием известна с древних времён: деталь вращали вручную, обработка велась кремнёвым резцом. В 12 в. появились токарные и сверлильные станки с ручным приводом, а в 14 в. — с приводом от водяных мельниц. Механические станки для токарных работ изготовлялись главным образом в Италии, Франции, откуда были завезены в Россию. Медальерными станками славились петербургские мастера. В 1711 в Россию из Флоренции привезли станок, сделанный мастером Зингером, приглашенным на службу Петром I. В придворной токарне были изготовлены станки, в разработке конструкций и создании которых принимал участие А. К. Нартов . Позднее Нартов построил другие станки (гравёрные, копировальные, гильотинные), ему же принадлежит создание первого в мире токарно-винторезного станка с механическим суппортом и сменными зубчатыми колёсами (1738). Основные промышленные типы М. с. разрабатывались позднее (Г. Модсли и др.) в Великобритании, первой вступившей на путь капиталистического развития. В дальнейшем конструкция их совершенствовалась в Германии, Франции, Швейцарии (точное станкостроение), позже (во 2-й половине 19 в.) в США (в частности, автоматические станки для массового производства). В России в 1712—14 на Тульском оружейном заводе мастер Я. Батищев создал прототип современных агрегатных станков для одновременного сверления 24 ружейных стволов, в 1714 В. И. Геннин построил на Олонецких заводах многопозиционный станок. Значительный вклад в развитие конструкции М. с. внёс М. В. Ломоносов , который в середине 18 в. построил и применил в своих мастерских оригинальные шлифовальные и др. станки. Вклад в создание новых конструкций станков внесли также рус. инженеры и изобретатели И. Осипов, М. Сидоров, И. Ползунов , И. Кулибин , П. Захаво (первые автоматы для нарезания резьбы, 1810), В. Игнатов, Г. Горохов. Но несмотря на отдельные выдающиеся изобретения, станкостроение в царской России развивалось медленно. Только после Великой Октябрьской социалистической революции в процессе индустриализации машиностроительные предприятия стали получать новые станки. В 1932 завод «Красный пролетарий» выпустил первый современный токарно-винторезный станок. В 1933
Большая заслуга в развитии станкостроения в СССР принадлежит советским учёным В. И. Дикушину, Н. С. Ачеркану, Д. Н. Решетову, А. П. Владзиевскому, Б. С. Балакшину, Г. М. Головину, Г. А. Шаумяну, В. С. Васильеву, А. С. Проннкову, В. А. Кудинову, А. С. Бриткину, Б. Л. Богуславскому, конструкторам Н. А. Волчеку, В. Н. Кедринскому, И. А. Ростовцеву, Ю. Б. Эрпшеру и др.
Совершенствование производства М. с. идёт в нескольких направлениях. Намечается увеличение выпуска агрегатных автоматических и полуавтоматических М. с. и автоматических линий. обеспечивающих автоматизацию технологических процессов в крупносерийном и массовом производстве (в СССР выпуск таких М. с. за период 1966—70 увеличился на 22,6% при общем росте выпуска М. с. за этот период на 12%). В 1973 выпущено 211 тыс. М. с. Перспективно освоение прецизионных станков , обусловливающих высокую точность и качество обработки деталей. Предусматривается дальнейшее расширение производства М. с. с числовым программным управлением (ЧПУ) для обеспечения автоматизации механической обработки изделий в индивидуальном и серийном производстве. В 1968—70 в серийном производстве освоено 23 типоразмера таких станков, в 1970 — 15 типов опытных образцов; их выпуск в 1973 составил 3800 шт. Внедрение М. с. с использованием адаптивных систем управления (см. Самоприспосабливающаяся система ) открывает новые пути повышения точности обработки и производительности. Для удовлетворения разнообразных потребностей народного хозяйства намечается увеличение числа типов тяжёлых уникальных станков. К 1970 создано около 500 типов тяжёлых уникальных М. с.
Классификация М. с . По специализации различают М. с. универсальные для выполнения разнообразных операций на изделиях широкой номенклатуры; широкого назначения для выполнения ограниченного числа операций на изделиях широкой номенклатуры; специализированные для обработки однотипных изделий разных размеров; специальные для обработки изделий одного типоразмера; агрегатные — специальные, состоящие из нормализованных деталей, узлов, силовых головок.
М. с. могут быть с ручным управлением (загрузка и установка заготовок, пуск, переключение режима обработки, холостые движения, снятие изделия — вручную), а также иметь различную степень автоматизации: полуавтоматы (установка заготовок, пуск, снятие изделия — вручную, остальные движения цикла обработки — автоматически), автоматы (все рабочие и холостые движения производятся автоматически, человек осуществляет контроль за циклом работы); могут составлять автоматические линии (группа автоматов, объединённая системой транспортировки заготовок от одного к другому); иметь числовое программное управление (все рабочие и холостые движения обеспечиваются заранее закодированной программой, введённой в М. с. и посылающей преобразованные импульсы на исполнительные и управляющие механизмы).
Классификация металлорежущих станков
| Номер группы станков | Наименова-ние группы станков | Типы станков | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| Автоматы и полуавтоматы | ||||||||||
| 1 | Токарные | одношпин-дельные | многошпин-дельные | Револьверные | Сверлильно-отрезные | Карусельные | Токарно-винторезные и лобовые | Много-резцовые | Специализи-рованные для фасонных изделий | Разные токарные |
| Полуавтоматы | ||||||||||
| 2 | Сверлильные и расточные | Вертикально-сверлильные | одношпин-дельные | многошпин-дельные | Координатно-расточные | Радиально-сверлильные | Расточные | Алмазно-расточные | Горизонтально-сверлильные | Разные сверлильные |
| 3 | Шлифоваль-ные и доводочные | Круглошлифо-вальные | Внутришлифо-вальные | Обдирочно-шлифовальные | Специализи-рованные шлифовальные | — | Заточные | Плоскошлифо-вальные | Притирочные и полиро-вальные | Разные станки работающие абразивом |
| 4 | Комбини-рованные | — | — | — | — | — | — | — | — | — |
| 5 | Зубо- и резьбо-обраба-тывающие | Зубостро-гальные для цилиндри-ческих колёс | Зуборезные для кони-ческих колёс | Зубофрезер-ные для цилиндри-ческих колёс и шлицевых валов | Зубофре-зерные для червячных колёс | Для обработки торцов зубьев колёс | Резьбо-фрезерные | Зубоотде-лочные | Зубо- и резьбо-шлифоваль-ные | Разные зубо- и резьбо-обрабаты-вающие |
| 6 | Фрезерные | Вертикально-фрезерные консольные | Фрезерные непрерывного действия | — | Копироваль-ные и гравироваль-ные | Вертикальные бесконсоль-ные | Продольные | Широко-универсаль-ные | Горизонталь-ные консольные | Разные фрезерные |
| Продольные | ||||||||||
| 7 | Строгальные, долбёжные и протяжные | одностоечные | двухстоечные | Поперечно-строгальные | Долбёжные | Протяжные горизонталь-ные | — | Протяжные вертикальные | — | Разные строгальные |
| Отрезные | Пилы | |||||||||
| 8 | Разрезные | работающие токарным резцом | работающие абразивным кругом | работающие гладким или насеченным диском | правильно-отрезные | ленточные | дисковые | ножовочные | — | — |
| 9 | Разные | Муфто- и трубообраба-тывающие | Пилонасека-тельные | Правильно- и бесцентрово-обдирочные | Балансиро-вочные | Для испытания инструмента | Делительные машины | — | — | — |
