Облегчение расчётов цепей синусоидальных П. т. достигается построением так называемых векторных диаграмм . Векторы синусоидальных тока и напряжения принято помечать точкой над буквенным обозначением (
Векторные диаграммы наглядно иллюстрируют ход вычислений и служат для контроля над ними; построенные с соблюдением масштаба, они позволяют графически определить эффективное напряжение U в цепи и угол сдвига фаз j.
Для расчётов разветвленных цепей квазистационарного П. т. используют Кирхгофа правила . При этом обычно применяют метод комплексных величин (символический метод), который позволяет выразить в алгебраической форме геометрические операции с векторами П. т. и применить, таким образом, для расчётов цепей П. т. все методы расчётов цепей постоянного тока.
Несинусоидальность П. т. в электроэнергетических системах обычно нежелательна, и принимаются специальные меры для её подавления. Но в цепях электросвязи, в полупроводниковых и электронных устройствах несинусоидальность создаётся самим рабочим процессом. Если среднее за период значение тока не равно нулю, то он содержит постоянную составляющую. Для анализа процессов в цепях несинусоидального тока его представляют в виде суммы простых гармонических составляющих, частоты которых равны целым кратным числам основной частоты: I = i + I1m sin (wt + a1 )+ I2m sin (2wt + a2 ) +... + lkm sin (kwt + ak ). Здесь I — постоянная составляющая тока, Iim sin (wt + a1 ) — первая гармоническая составляющая (основная гармоника), остальные члены — высшие гармоники. Расчёт линейных цепей несинусоидального тока на основании принципа суперпозиции (наложения) ведётся для каждой составляющей (так как xL и xc зависят от частоты). Алгебраическое сложение результатов таких расчётов даёт мгновенное значение силы (или напряжения) несинусондального тока.
Лит.: Теоретические основы электротехники, 3 изд., ч. 2, М., 1970; Нейман Л. Р., Демирчан К. С., Теоретические основы электротехники, т. 1—2, М.— Л., 1966; Касаткин А. С., Электротехника, 3 изд., М., 1974; Поливанов К. М., Линейные электрические цепи с сосредоточенными постоянными, М., 1972 (Теоретические основы электротехники, т. 1).
А.

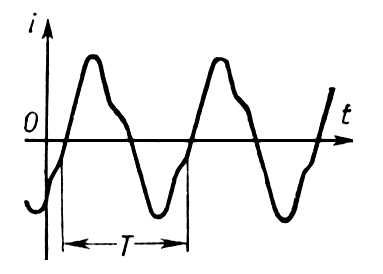

Рис. 1. График периодического переменного тока i(t).

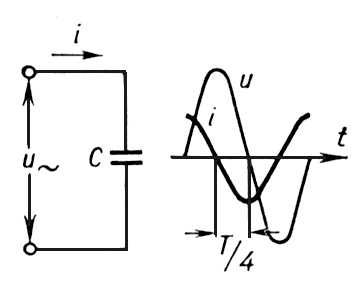

Рис. 5. Схема и графики напряжения u и тока i в цепи, содержащей только ёмкость С.

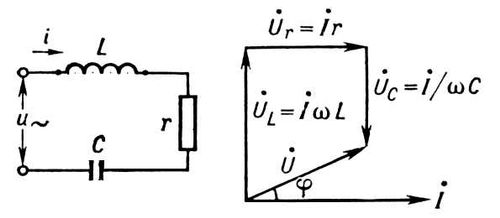

Рис. 6. Схема и векторная диаграмма цепи переменного тока с последовательным соединением индуктивности L, активного сопротивления r и ёмкости С.

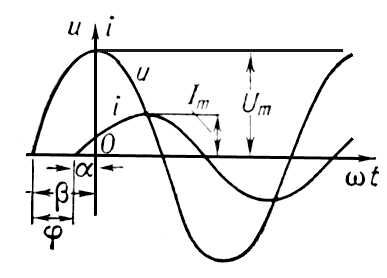

Рис. 2. Графики напряжения u и тока i в цепи переменного тока при сдвиге фазы j.

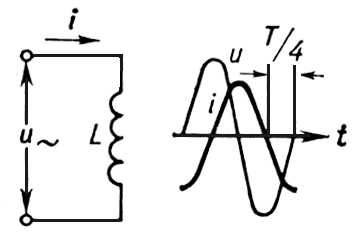

Рис. 4. Схема и графики напряжения u и тока i в цепи, содержащей только индуктивность L.
Рис. 3. Схема и графики напряжения u и тока i в цепи, содержащей только активное сопротивление r.
Переместительный закон
Перемести'тельный зако'н, коммутативный закон (в математике), см. Коммутативность .
Перемёт
Перемёт, орудие лова главным образом хищной рыбы, тип крючковой снасти. Состоит из прочной бечевы и прикрепленных к ней коротких поводков с крючками, на которые насаживается приманка.
Перемещение (в механике)
Перемеще'ние в механике, вектор, соединяющий положения движущейся точки в начале и в конце некоторого промежутка времени; направлен вектор П. вдоль хорды траектории точки.
Перемещения (в строит. механике)
Перемеще'ния в строительной механике, линейные отклонения точек конструкции, углы поворота сечений, а также комбинации этих величин (взаимные смещения), характеризующие изменение положения конструкции под влиянием силовых нагрузок, температурных воздействий или осадки опор. П. определяют: при оценке жёсткости и связанных с ней эксплуатационных качеств конструкций; как вспомогательные величины при расчёте статически неопределимых систем ; при расчёте устойчивости и колебаний конструкций . В стержневых системах для определения П. обычно пользуются формулой Мора; при этом в общем случае учитывают зависимость П. от изгибающих моментов, продольных и поперечных сил, возникающих в элементах системы под влиянием действующих нагрузок, а в частных случаях учитывают влияние либо только изгибающих моментов (в балках, рамах), либо только продольных сил (в фермах).
Перемещения датчик
Перемеще'ния да'тчик,измерительный преобразователь линейных или угловых перемещений в сигнал (электрический, механический, пневматический), удобный для регистрации, дистанционной передачи и дальнейших преобразований. В качестве П. д. могут быть использованы ёмкостные, индуктивные, трансформаторные, резисторные, струнные, фотоэлектрические, струйные, индукционные, ферродинамические датчики, кодирующие диски. Различают П. д. малых перемещений — от нескольких мкм до нескольких см и больших перемещений — от десятков см до нескольких м; для измерения больших перемещений применяют датчики пути. Наиболее высокую чувствительность при измерении малых перемещений обеспечивают фотоэлектрические, ёмкостные и некоторые типы индуктивных датчиков. Для измерения перемещений, связанных с деформацией деталей, используют тензодатчики, обычно с усилителями.
Лит. см. при ст. Измерительный преобразователь .
