Помимо силовых, существуют Т. э. различных типов, предназначенные для измерения больших напряжений и токов (см. Измерительный трансформатор , Трансформатор напряжения , Трансформатор тока ), снижения уровня помех проводной связи (см. Отсасывающий трансформатор ), преобразования напряжения синусоидальной формы в импульсное (см. Пик-трансформатор ), преобразования импульсов тока и напряжения (см. Импульсный трансформатор ), выделения переменной составляющей тока, разделения электрических цепей на гальванически не связанные между собой части, их согласования и т.д. Радиочастотные Т. э. служат для преобразования напряжения ВЧ; их изготовляют с магнитопроводом из магнитодиэлектрика либо без магнитопровода; в радиопередатчиках мощность таких Т. э. достигает нескольких
Лит.: Петров Г. Н., Электрические машины, 3 изд., ч. 1, М., 1974; Вольдек А. И., Электрические машины, Л., 1974.
В. С. Хвостов.

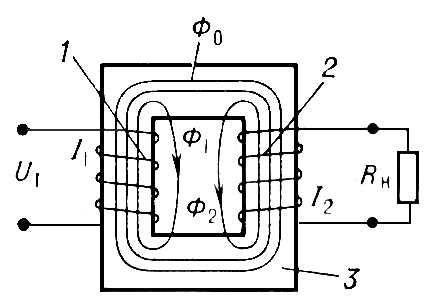

Схема простейшего электрического трансформатора: 1 и 2 — первичная и вторичная обмотки соответственно с числом витков w1 и w2 ; 3 — сердечник; Ф — основной магнитный поток; Ф1 и Ф2 — потоки рассеяния; I1 и I2 — токи в первичной и вторичной обмотках; U1 — напряжение на первичной обмотке; Rн — сопротивление нагрузки.
Трансформаторная подстанция
Трансформа'торная подста'нция , подстанция электрическая , предназначенная для повышения или понижения напряжения в сети переменного тока и для распределения электроэнергии. Повысительные Т. п. (сооружаемые обычно при электростанциях) преобразуют напряжение, вырабатываемое генераторами, в более высокое напряжение (одного или нескольких значений), необходимое для передачи электроэнергии по линиям электропередачи (ЛЭП). Понизительные Т. п. преобразуют первичное напряжение электрической сети в более низкое вторичное. В зависимости от назначения и от величины первичного и вторичного напряжений понизительные Т. п. подразделяются на районные, главные понизительные и местные (цеховые). Районные Т. п. принимают электроэнергию непосредственно от высоковольтных ЛЭП и передают её на главные понизительные Т. п., а те (понизив напряжение до 6, 10 или 35 кв ) — на местные и цеховые подстанции, на которых осуществляется последняя ступень трансформации (с понижением напряжения до 690, 400 или 230 в ) и распределение электроэнергии между потребителями.
В состав Т. п. входят трансформаторы силовые (обычно 1 или 2), распределительные устройства , устройства автоматического управления и защиты, а также вспомогательные сооружения. На ряде мощных понизительных Т. п. (на 220—330—500—750 кв ) применяют автотрансформаторы , что снижает потери электроэнергии (на 30—35%), расход меди (на 15—25%) и стали (на 50—60%). Распределительное устройство Т. п. может иметь 1 или 2 системы сборных шин либо не иметь их. Наиболее распространены Т. п. с одной системой сборных шин, обычно секционированной выключателями и разъединителями; на некоторых Т. п. дополнительно устанавливают обходную (байпасную) систему шин, позволяющую вести профилактические и ремонтные работы, не прекращая электроснабжение потребителей.
Т. п. изготовляют, как правило, на заводах и доставляют на место установки в полностью собранном виде или же отдельными блоками. Такие Т. п. называют комплектными (рис. 1 ). В СССР серийно выпускаются комплектные Т. п. мощностью от 20 до 31 500 ква с первичным напряжением 6, 10, 35, 110 и 220 кв и вторичным от 0,22 до 10 кв . Перспективно применение Т. п., у которых в качестве изоляции высоковольтных коммутационных аппаратов используется элегаз (SF6 ), обладающий высокой электрической прочностью и дугогасительной способностью. Применение элегаза позволяет значительно уменьшить габариты высоковольтных аппаратов и всей Т. п. в целом.
Местоположение Т. п. определяется её назначением и характером нагрузок. Т. п. с вторичным напряжением 6, 10, 35 и 110 кв размещают, как правило, в центре территории, на которой находятся потребители электроэнергии, что сокращает потери электроэнергии при её передаче и расход материалов при устройстве электросетей. При размещении цеховых Т. п. учитываются конфигурация производственных помещений, расположение технологического оборудования, условия окружающей среды, требования пожарной безопасности и др. Оборудование Т. п. может размещаться на открытой площадке (рис. 2 ) либо в закрытом помещении (например, в отдельном здании).
Лит.: Ермилов А. А., Электроснабжение промышленных предприятий, 2 изд., М., 1971; Электротехнический справочник, 5 изд., т. 2, М., 1975.
Б. А. Князевский.

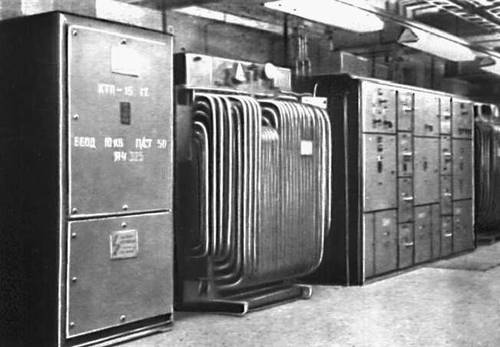

Рис. 1.

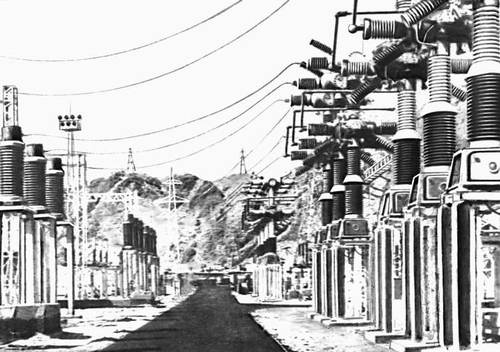

Рис. 2. Открытая часть мощной трансформаторной подстанции (понизительной) на 220 кв (СССР).
Трансформаторная сталь
Трансформа'торная ста'ль , см. в ст. Электротехническая сталь .
Трансформаторные масла
Трансформа'торные масла' , нефтяные или синтетические масла, применяемые в качестве электроизолирующей и теплоотводящей среды в трансформаторах и другом маслонаполненном электрооборудовании, а также в масляных выключателях (только нефтяные Т. м.) для гашения электрической дуги при отключении тока. Основная доля Т. м. приходится на масла нефтяные . Т. м. получают очисткой соответствующих нефтяных дистиллятов с помощью селективных растворителей (фенола, фурфурола), серной кислоты, адсорбентов или гидрированием. Процесс получения масел из сырья, содержащего парафиновые углеводороды, включает также стадию депарафинизации. Т. м. должны обладать высокой электрической прочностью и электрическим сопротивлением, минимальным тангенсом угла диэлектрических потерь, стабильностью к окислению, должны иметь малую вязкость, низкую испаряемость. Нефтяные Т. м. имеют вязкость 6—10x10—6м 2/сек при 50 °С, температуру застывания не выше —45°С, температуру вспышки не ниже 135 °С, тангенс угла диэлектрических потерь не более 0,026—0,005 при 90 °С, диэлектрическая проницаемость 2,2—2,3; они не должны содержать воду и механические загрязнения. Все сорта Т. м., производимых в СССР, содержат не менее 0,2% антиокислительной присадки (ионол, 2,6-дитретбутил-4-метил-фенол). Из синтетические Т. м. наибольшее распространение получили жидкости на основе хлорированных дифенилов и трихлорбензола (гексол, совтолы). В некоторых видах специальных трансформаторов применяются также углеводородные, кремнийорганические и фосфорорганические синтетические жидкости.
Лит.: Липштейн Р. А., Шахнович М. И., Трансформаторное масло, 2 изд., М., 1968; Товарные нефтепродукты, их свойства и применение, под ред. Н. Г. Пучкова, М., 1971; Шахнович М. И., Синтетические жидкости для электрических аппаратов, М., 1972.
Е. Е. Довгополый.
Трансформаторный датчик
Трансформа'торный да'тчик , измерительный преобразователь механической величин (перемещения, усилия, угла поворота) в изменение коэффициента трансформации трансформатора или коэффициента взаимной индукции между его первичной и вторичной обмотками. Действие Т. д. основано на зависимости эдс, наводимой во вторичной обмотке трансформатора, от одного из указанных коэффициентов, изменяющихся соответственно изменению воздушного зазора в магнитопроводе трансформатора, взаимного расположения обмоток и т.п. На рис. (а) показана схема простейшего Т. д., в котором в соответствии с измеряемым перемещением х изменяется зазор в магнитопроводе. При постоянной амплитуде напряжения U1 напряжение U2 зависит от размера зазора, то есть от х . Для улучшения метрологических характеристик Т. д. его вторичную обмотку обычно делят на две идентичные секции (рис. , б), включенные встречно (дифференциально). При симметричном расположении подвижной части магнитопровода относительно секций вторичной обмотки суммарное напряжение на них практически равно нулю; при смещении подвижной части оно изменяется соответственно величине смещения. Для дифференциального Т. д. характерны высокая чувствительность, линейность статической характеристики, а следовательно, точность преобразования и измерения. Т. д. позволяют, например, измерять перемещения от 0,01 до 20 мм и более.
Лит . см. при ст. Измерительный преобразователь .
А. В. Кочеров.

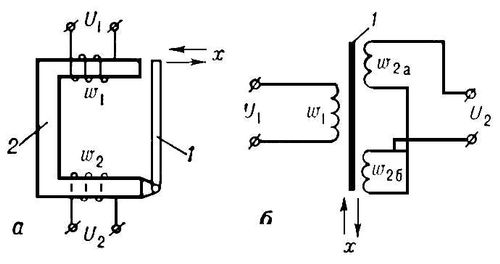

Принципиальная схема трансформаторного датчика перемещения: а — с переменным зазором; б — дифференциального; 1 — подвижная часть магнитопровода (якорь); 2 — его неподвижная часть; U1 — напряжение питания; U2 — вторичное напряжение; w1 , w2 — обмотки датчика; х — измеряемая величина (перемещение).
