Волновая передача
Волнова'я переда'ча, механическая передача (зубчатая, фрикционная, винтовая), в которой вращение передаётся и преобразуется циклическим возбуждением волн деформации в так называемом гибком элементе (отсюда название «волновая»). Изобретатель В. п. — американский инженер У. Массер (1959).
Наиболее распространена зубчатая В. п. (рис. 1 ), которая обычно состоит из жёсткого элемента — зубчатого колеса с внутренними зубьями, неподвижно закреплённого в корпусе передачи; гибкого элемента — цилиндрической тонкостенной шестерни, выполненной в виде стакана с наружными зубьями, число которых несколько меньше числа зубьев жёсткого колеса (стакан закреплён на выходном валу и расположен внутри жёсткого колеса); генератора волн деформации (волнообразователя) — овального кулачка с надетым на него шарикоподшипником. Генератор вставлен соосно в гибкое колесо и при вращении растягивает его. Число волн деформации равно числу выступов кулачка. В вершинах волн зубья гибкого колеса полностью входят в зацепление с зубьями
(рис. 2 , в) в противоположном направлении, т. е. передаточное число
В общем случае передаточное число В. п. с вращающимся гибким колесом равно
Применяются также зубчатые В. п. с закреплённым гибким и вращающимся жёстким колёсами. В этом случае
направления вращения генератора и выходного вала совпадают. Одна из главных особенностей В. п. — возможность получения высокого передаточного числа в одной ступени. Серийно выпускаемые (1970) в США волновые редукторы имеют передаточные числа от 60 до 320. Вследствие малой разности диаметров гибкого и жёсткого колёс и гибкости одного из элементов в зацеплении участвует одновременно от 10 до 50% всех зубьев, т. е. имеет место многопарность зацепления, что позволяет применять колёса с мелким модулем зацепления. В. п. могут передавать крутящий момент в несколько раз больший, чем другие зубчатые передачи с теми же габаритами и массой, и значительно компактнее зубчатых передач других видов с той же нагрузочной способностью. Кпд зубчатых В. п. обычно составляет 80—92%. В. п. отличается мягкостью, безударностью, повышенной кинематической точностью, позволяет создавать безлюфтовые зацепления. В. п. может работать как замедляющая (редуктор ) и как ускоряющая (мультипликатор ) передача. Гибкие колёса В. п. обычно изготовляют из металла с высоким пределом выносливости или из различных пластмасс, получаемых литьём под давлением. Существуют конструкции зубчатых В. п. с наружным расположением генератора волн; жёсткое колесо в этом случае расположено внутри гибкого колеса (рис. 3 ). Гибкие колёса В. п. выполняются в виде мембраны, конуса, сферы, колокола, узкого кольца или трубы, соединённых с выходным валом шлицами. В. п. могут иметь также пневматическое и гидравлическое возбуждение волн (рис. 4 ), при котором роль кулачка выполняют радиально расположенные плунжеры, давление на которые подаётся через распределительное устройство. Этот тип В. п. малоинерционный, так как отсутствует быстровращающийся генератор. С помощью В. п. можно передавать вращение через глухую металлическую стенку в замкнутое, герметично изолированное пространство или из него. Гибкое колесо герметичной В. п. (рис. 5 ) имеет обычно форму колокола с двумя донышками, одно из которых закрепляется на корпусе передачи. Внутри колокола располагается генератор волн, а снаружи — жёсткое колесо, закреплённое на выходном валу. Возможна также конструкция герметичной В. п. с внутренним расположением жёсткого колеса и наружным расположением генератора. Особое место среди зубчатых В. п. занимает так называемый респонсин . Прообразом этого устройства является изобретённый советским инженером А. И. Москвитиным тихоходный электродвигатель с гибким ротором для безредукторного привода (1944). В респонсине нет быстровращающихся деталей, поэтому он не имеет себе равных по быстродействию среди всех известных силовых приводов, применяется в следящих системах и т.п. механизмах.
Фрикционная В. п. имеет гладкие контактирующие поверхности гибкого и жёсткого элементов. Передаточное число фрикционных В. п. Равно
где Рг
В винтовой В. п. гибким элементом может служить полый винт (рис. 7 ) или тонкостенная гайка. Генератор волн располагается соответственно внутри или снаружи гибкого элемента. В зависимости от соотношения параметров резьб винта и гайки вращение генератора в винтовых В. п. преобразуется в поступательное или в винтовое движение выходного органа передачи. Винтовые В. п. применяются главным образом для передачи движения в герметизированное пространство и для очень медленных перемещении.
Иногда к В. п. относят также волновые муфты, передающие вращение через цилиндрическую оболочку в герметизированное пространство, имеющие передаточное отношение 1.
В. п. применяются в различных отраслях техники: в приводах грузоподъёмных машин, конвейеров, различных станков, в авиационной и космической технике, в точных приборах, исполнительных механизмах систем с дистанционным и автоматическим управлением, в приводах остронаправленных радарных антенн систем наблюдения за космическими объектами и т.п. Герметические В. п. передают вращение в герметизированные полости с химической агрессивной и радиоактивной средой, в полости с высоким давлением и глубоким вакуумом, а также являются приводами герметических вентилей. Например, в американской космической ракете «Кентавр» (60-е гг. 20 в.) герметическая В. п. использована в механизме вентиля системы жидкого кислорода, что исключило утечку кислорода и повысило взрыво- и пожаробезопасность.
Лит.: Цейтлин Н. И., Цукерман Э. М., Волновые передачи, «Вопросы ракетной техники», 1965, № 8; «Экспресс — информация. Серия детали машин», 1968, №11; Гинзбург Е. Г., Волновые зубчатые передачи, М., 1969.
Ю. Б. Синкевич.

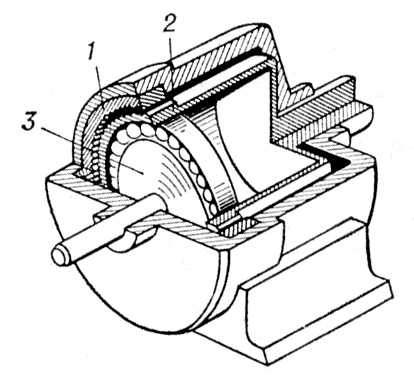

Рис. 1. Зубчатая волновая передача (редуктор): 1 — жёсткое колесо; 2 — гибкое колесо; 3 — генератор волн.

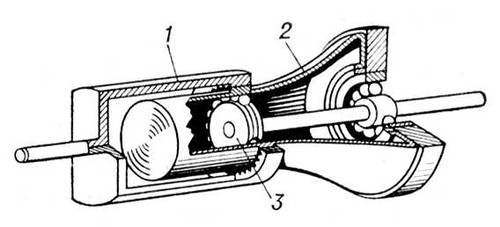

Рис. 5. Герметичная зубчатая волновая передача: 1 — жёсткое колесо; 2 — гибкое колесо; 3 — генератор волн.

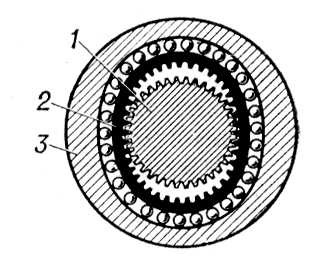

Рис. 3. Зубчатая волновая передача с наружным расположением генератора: 1 — жёсткое колесо; 2 — гибкое колесо; 3 — генератор.
Рис. 6. Фрикционный волновой вариатор: 1 — жесткий элемент; 2 — эластичный гибкий элемент; 3 — генератор волн; 4 — дополнительные ролики генератора.
Рис. 4. Зубчатая волновая передача с гидравлическим генератором: 1 — жёсткое колесо; 2 — гибкое колесо; 3 — генератор.

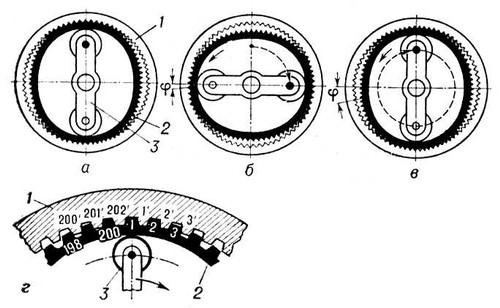

Рис. 2. Схема работы зубчатой волновой передачи: а — исходное положение генератора; б — генератор повернут на 90°; в — генератор повернут на 360°; г — зона зацепления; 1 — жесткое колесо; 2 — гибкое колесо; 3 — генератор волн.

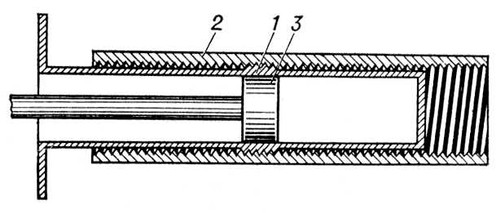

Рис. 7. Винтовая волновая передача: 1 — гибкий элемент (полый винт); 2 — жесткий элемент (гайка); 3 — генератор волн.
