А. Н. Карпенко.

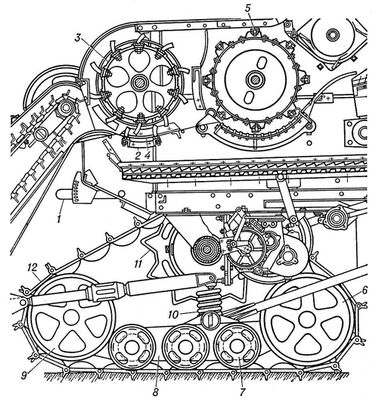

Рис. 3. Молотильное устройство и гусеничный движитель комбайна для уборки риса на переувлажнённых почвах: 1 — рычаг для регулирования зубовой рамки; 2 — зубовая рамка; 3 — штифтовый барабан; 4 — решётка; 5 — бильный барабан; 6 и 9 — направляющие колёса; 7 — каток; 8 — балансирная тележка; 10 — амортизатор; 11 — ведущая звёздочка; 12 — гусеничная лента.

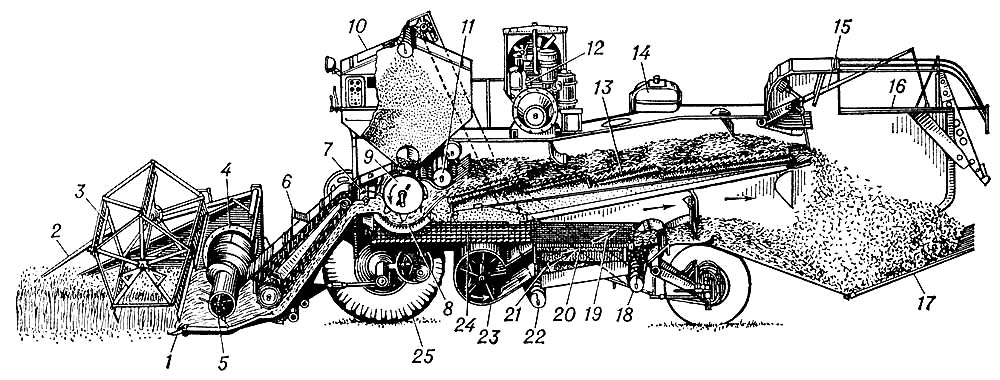

Рис. 2. Устройство и технологическая схема комбайна: 1 — режущий аппарат; 2 — делители; 3 — мотовило; 4 — шнековый транспортёр; 5 — пальчиковый механизм; 6 —

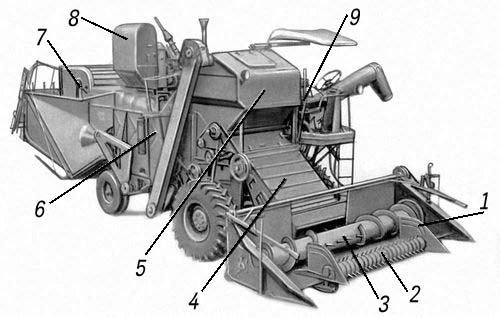

Рис. 1. Самоходный зерноуборочный комбайн с подборщиком: 1 — жатка; 2 — подборщик; 3 — шнековый транспортёр; 4 — наклонный транспортёр; 5 — бункер для зерна; 6 — молотилка; 7 — соломокопнитель; 8 — двигатель; 9 — площадка управления.
Зерноувлажнитель
Зерноувлажни'тель, машина для увлажнения зерна, перерабатываемого в муку. Увлажнением достигается не только повышение влажности зерна, но и равномерное распределение влаги во всей его массе, что необходимо для усиления вязкости оболочек и уменьшения сопротивления эндосперма размалыванию. В водоструйных З. водяное колесо вращается под действием потока перемещаемого зерна, и поэтому они не требуют особого источника энергии. Равномерное распределение влаги происходит только после отлёжки зерна в закромах, что является недостатком З. Производительность такой машины — до 10 т/ч. З. с добавлением воды в распылённом состоянии дают равномерное распределение влаги, но требуют для работы источник энергии.
Зернофуражные культуры
Зернофура'жные культу'ры, растения, дающие зерно, используемое в основном на корм с.-х. животным и птице. К З. к. обычно относят из злаков — кукурузу, ячмень, овёс, сорго, чумизу и др., а из бобовых — горох, люпин, вику, чину, кормовые бобы и др. Чёткой границы между З. к. и продовольственными зерновыми нет, т.к. З. к. из конъюнктурных соображений может стать продовольственной и наоборот. Зерно З. к. — концентрированный корм, богатый углеводами (до 75%), переваримым белком (8—30%), витаминами Е и группы В; в 1кг его 1—1,4 кормовой единицы.
З. к. выращивают во всех странах, где имеется животноводство. Мировая посевная площадь З. к. (кукурузы, ячменя и овса) 220,9 млн. га, валовой сбор зерна 448 млн. т (1970). В связи с развитием интенсивного животноводства производство фуражного зерна с каждым годом увеличивается. Особенно большие площади заняты З. к. в США (кукуруза, ячмень, овёс) и Франции (ячмень), которые являются крупными экспортёрами фуражного зерна. В СССР основные З. к. (ячмень, овес, кукуруза) в 1970 было занято 33,9 млн. га, валовой сбор зерна их 61,6 млн. т. В 9-й пятилетке (1971—75) будет значительно увеличено производство зерна З. к. См. также Ячмень, Овёс, Кукуруза, Горох, Зерновое хозяйство.
Зернохранилище
Зернохрани'лище, здание или сооружение для хранения зерна. З. должны надёжно сохранять зерно, защищать его от атмосферных осадков, грунтовых и поверхностных вод, грызунов и птиц, быть удобными для загрузки и выгрузки зерна и контроля за его состоянием. В царской России крестьяне хранили зерно в амбарах, где приём, очистка, сушка зерна и уход за ним осуществлялись главным образом вручную. Товарное зерно, скупавшееся торговцами, хранилось в т. н. лабазах, отличавшихся от амбаров большей величиной. Сейчас в СССР строят разнообразные З. — от простейших навесов до высокомеханизированных элеваторов. З. бывают напольные, закромные и силосные.
В напольных З. (зерноскладах) хранят большие массы однородного зерна непосредственно на полу. В СССР такие З. ёмкостью от 250 до 5500 т строят в совхозах, колхозах, на хлебоприёмных пунктах. Это одноэтажные здания, чаще всего
В закромных (бункерных) З. хранят мелкие партии зерна разных культур и сортов. Эти З. представляют собой напольные склады, разделённые перегородками на отдельные отсеки — закрома, или склады с бункерами, которые имеют наклонные или конусные днища.
Силосные З. — высокие силосы (ёмкости), круглые или прямоугольные в плане, с днищами в виде конусов. Наиболее совершенные из них зерновые элеваторы. Напольные и закромные (бункерные) З. со скатной кровлей обычно каркасные. Каркас выполняют из сборного железобетона, дерева или металла, стены — из сборного железобетона, кирпича и др. материалов, кровлю — чаще всего из волнистых асбестоцементных листов. Сводчатые З. строят из сборного железобетона (рис. 2). За рубежом распространены напольные З. цилиндрической формы (Канада, США), многоэтажные (Западная Европа), а также З. с покрытиями из вантовых конструкций.
В напольных и закромных З. небольшой ёмкости зерно загружают и выгружают передвижными механизмами — транспортёрами, самоподавателями и др. В крупных З. применяют стационарные механизмы, обеспечивающие наименьшие затраты труда. Зерно загружают ленточным транспортёром, размещаемым в верхней галерее. Для приёма зерна и подачи его на верхний транспортёр в торце склада сооружают вышку с нориями, приёмным ковшом и автомобилеподъёмником. Выгружают зерно транспортёром, размещаемым в нижней подземной галерее. Большая часть зерна попадает на транспортёр самотёком, а остальная подгребается передвижными механизмами. В силосных З. и напольных с наклонными полами всё зерно разгружается на транспортёры самотёком. Для механизированного приёма зерна, очистки, сушки, подачи в З. и выгрузки его на хлебоприёмных пунктах и в крупных хозяйствах строят сушильно-очистительные башни с приёмно-отпускными устройствами (СОБ), размещая их в торцах З. Склады связаны с СОБ верхними и нижними транспортёрами. Для хранения больших количеств зерна строят несколько З. торцами вплотную один к другому, разделяя их противопожарными стенами. Для лучшего сохранения зерна в З., помимо естественной вентиляции через окно и ворота, а также через шахты с задвижками, устанавливаемые вдоль конька здания, или горизонтального жёлоба внутри закромов, предусматривают активное вентилирование. температуру зерна в З. контролируют электротермометрами, показания которых наблюдают на пульте.
Лит.: Эпштейн Б. В. [и др.], Проектирование зерноскладов, в кн.: Проектирование и строительство зернохранилищ, мукомольных, крупяных и комбикормовых предприятий в СССР, М., 1958; Воронцов О. С., Элеваторы, склады и зерноперерабатывающие предприятия, ч. 1, М., 1961; Экспериментальное строительство элеваторов и зерноскладов, М., 1966.
А. Б. Кулаковский.

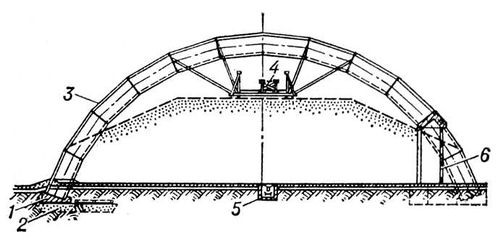

Рис. 2. Напольное зернохранилище из сборного железобетона со сводчатой кровлей: 1 — железобетонный фундамент; 2 — песчаная подушка; 3 — ребристая плита; 4 — транспортёр в верхней галерее; 5 — транспортёр в нижней галерее; 6 — ворота (пунктиром отмечена ёмкость, загружаемая зерном).

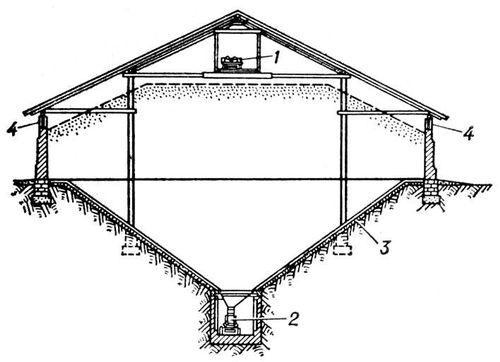

Рис. 1. Напольное зернохранилище с наклонным полом: 1 — транспортёр в верхней галерее; 2 — транспортёр в нижней галерее; 3 — наклонный пол; 4 — окна (пунктиром отмечена ёмкость, загружаемая зерном).
Зернь
Зернь, мелкие золотые или серебряные шарики (диаметром от 0,4 мм), которые напаиваются в ювелирных изделиях на орнамент из филиграни. З. создаёт эффектную светотеневую и фактурную игру, обогащает орнаментальную ритмику изделия. З. известна с древнейших времён (в Междуречье, Древней Греции, на Кавказе), широкое распространение получила в средние века (особенно в Древней Руси), применяется и в настоящее время.
