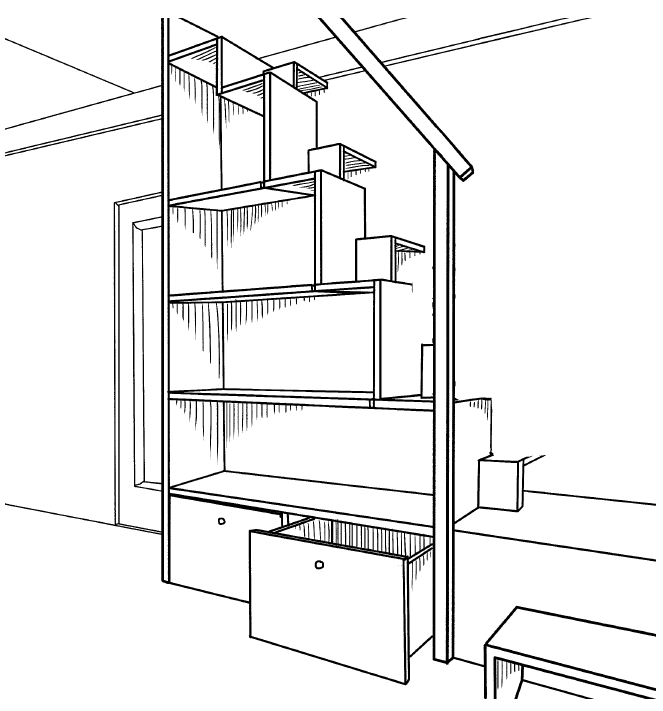

12. Полка (260 х 860 мм) – 1 шт.
13. Полка (260 х 1110 мм) – 1 шт.
14. Полка (300 х 435 мм) – 1 шт.
15. Полка (300 х 685 мм) – 1 шт.
16. Полка (300 х 930 мм) – 1 шт.
17. Лицевая панель ящика (360 х 590 мм) – 2 шт.
18. Щит ступенчатой стенки (250 х 175 мм) – 1 шт.
19. Щит ступенчатой стенки (250 х 600 мм) – 1 шт.
20. Щит ступенчатой стенки (250 х 1020 мм) – 1 шт.
21. Щит ступенчатой стенки (250 х 1445 мм) – 1 шт.
22. Щит ступенчатой стенки (250 х 1870 мм) – 1 шт.
Из столярной плиты толщиной 19 мм (можно использовать ДСП) делаются следующие детали.
23. Передняя и задняя стенка ящика (290 х 520 мм) – 4 шт.
24. Боковая стенка ящика (290 х 550 мм) – 4 шт.
25. Дно
Полкодержатель делается из бруска сечением 25 х
25 мм, перила также изготавливаются из бруска, только сечением 60 х 60 мм.
Кроме того, для сборки потребуются: шурупы 5 х 70 мм, 4 х 40 мм, 3 х 15 мм; 8 мебельных роликов (для выдвижных ящиков), дюбели и лак.
Определившись с размерами и количеством деталей, можно закупить весь необходимый материал и приступить к изготовлению деталей.
Изготовление деталей
Для раскроя заготовок потребуется ручная дисковая электропила с направляющей. Поскольку по форме все детали ступенчатой стенки будут в виде простых прямоугольников различных размеров, то их раскрой не вызовет больших затруднений.
Но в любом случае необходимо точно выдерживать углы и размеры. Предварительно на заготовки наносятся метки и риски. Потом уже по ним производится раскрой. После того как заготовки будут вырезаны, нужно еще раз проверить их прямоугольность и соответствие требуемым размерам. Затем необходимо сделать шлифовку кромок распилов.
Совет мастера
Поскольку сборка всех деталей и узлов ступенчатой лестницы будет выполняться на шурупах, можно сделать шаблон, который поможет ускорить разметку положения всех шурупов на отдельных заготовках. Шаблон делается из плотного картона с отверстием посередине. Он накладывается на место установки шурупов, по нему просверливается отверстие под шуруп. Сначала нужно использовать сверло с диаметром, чуть меньшим диаметра резьбы шурупа. В процессе сборки эти отверстия будут рассверливаться до диаметра стержня шурупа и на глубину, равную длине гладкой части шурупа. Под головки шурупов необходимо сделать зенковки. Все это можно выполнить еще на подготовительном этапе, чтобы во время сборки можно было лишь ввинчивать шурупы.
Монтаж конструкции
Монтаж всей конструкции сводится к следующим действиям. Сначала собирается основание, которое представляет собой жесткую коробчатую конструкцию. Ее длина может быть изменена в зависимости от конкретных условий и по желанию (рис. 44).
Рис. 44. Выполнение основания стенки
В основании располагаются выдвижные ящики. Помимо них, можно сделать в ячейках стенки 1–2 шкафчика, навесив их на открытые полки дверцы. Для надежности с тыльной стороны отделения с ящиками нужно зашить оргалитом.

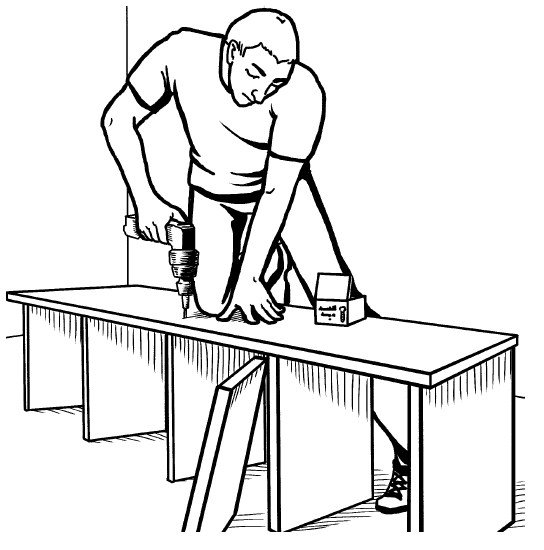

К крышке основания (по списку материалов № 1) приворачиваются перегородки (№ 4). Ширина ячеек для выдвижных ящиков должна составлять 60 см, остальные промежутки между перегородками – по 50 см.

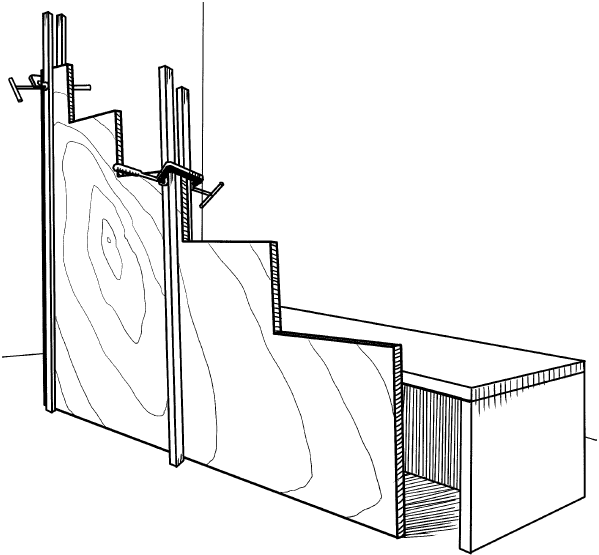

Из щитов (№ 18, 19, 20, 21 и 22) отдельно собирается и склеивается ступенчатая стенка. Она склеивается «на гладкую фугу» из 5 щитов-заготовок. Кромки заготовок должны располагаться строго перпендикулярно к пластям и обязательно должны быть хорошо отфугованы. На время сушки клея необходимо стянуть стенку ремнями. Чтобы стенка не «сложилась», нужно использовать для ее фиксации две пары длинных реек (рис. 45).
Рис. 45.

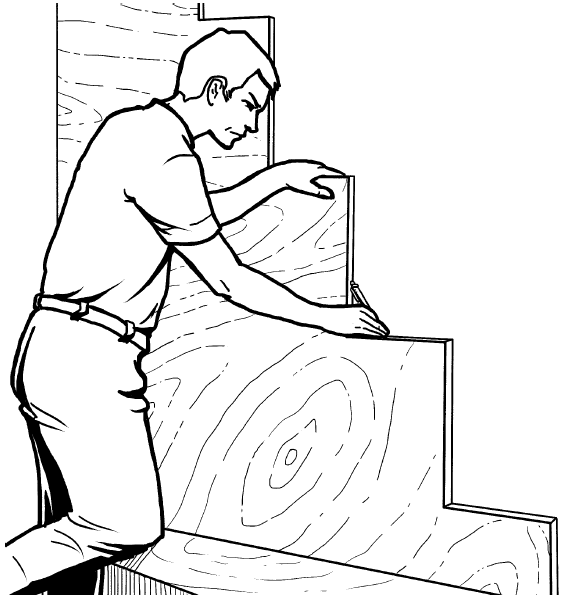

Готовая ступенчатая стенка будет служить шаблоном для разметки на стене положения брусков-полкодержателей. Для этого ее нужно временно приставить на основание вплотную к стене (рис. 46).
Рис. 46. Готовая стенка в качестве шаблона

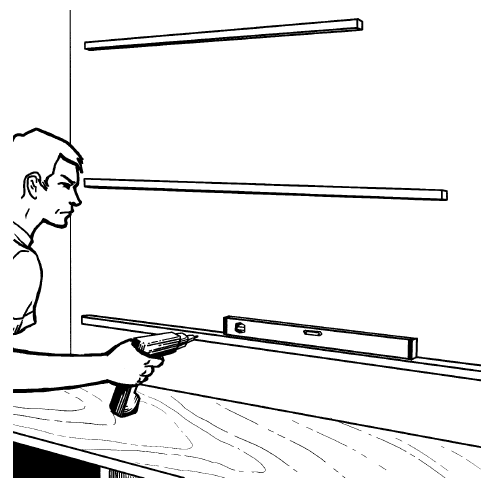

Затем на стене размечается положение брусков-полкодержателей (25 х 25 мм). Они крепятся к стене шурупами с дюбелями. Предварительно их нужно выставить строго горизонтально по уровню (рис. 47).
Рис. 47. Прикрепление к стене брусков-полкодержателей
Такие же полкодержатели приворачиваются к тыльной стороне ступенчатой стенки. Здесь они должны располагаться заподлицо с опорными поверхностями под ступени (рис. 48).
Рис. 48. Прикрепление полкодержателей к ступенчатой стенке
Затем из ступеней (№ 7) и подступенков (№ 5 и 6) собирается лестничный марш. При его сборке необходимо каждую ступень скрепить с подступенком двумя шурупами. Выполнять эту и другие аналогичные операции удобнее с помощью аккумуляторного винтоверта (рис. 49).
Рис. 49. Скрепление каждой ступени с подступенком
Ступенчатая стенка, основание, лестничный марш собраны по отдельности, осталось только покрыть их и детали лаком.
Собранные узлы и отдельные детали сначала нужно отшлифовать, а затем покрыть двумя или тремя слоями акрилового лака. После того как лак полностью высохнет, можно приступать монтажу ступенчатой стенки (рис. 50).
Рис. 50. Монтаж основания и лестничного марша

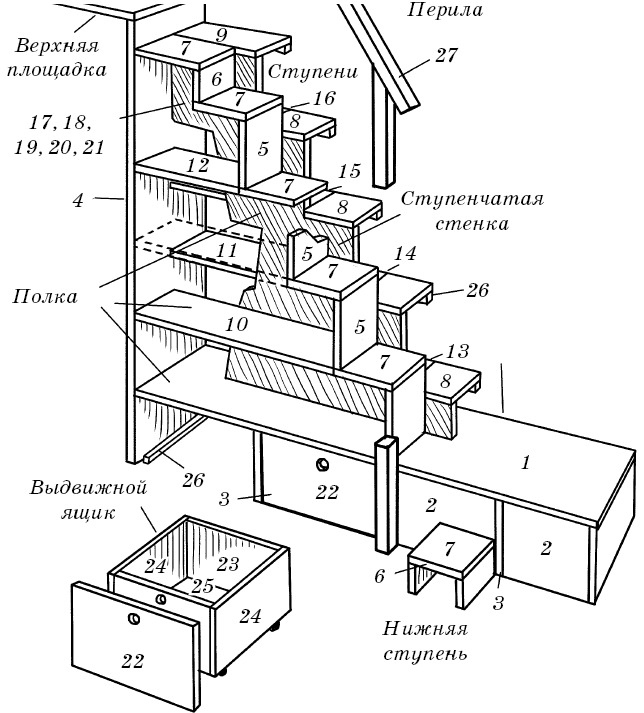

Сначала последовательно скрепляются шурупами узлы и детали. Затем монтаж завершается установкой ступеней (рис. 51). На основание ставится ступенчатая стенка и фиксируется ступенями – верхней (№ 9) и нижней (№ 8). Боковая стенка (№ 2) крепится к крышке основания, ступенчатой стенке и верхней площадке. Далее полки (№ 14, 15 и 16) приворачиваются к боковой стенке (№ 2) и к ступенчатой стенке изнутри. После этого полки (№ 10, 11, 12 и 13) устанавливаются на бруски-полкодержатели. Лестничный марш ставится на место и крепится к боковой и ступенчатой стенкам. Полки (№ 14, 15 и 16) дополнительно скрепляются снизу со ступенями лестничного марша с помощью металлических полосок на шурупах. Чтобы эти стяжки были невидимыми, их нужно утопить в пазы. Потом устанавливаются оставшиеся ступени (№ 8), монтируются передние стенки основания (№ 3) и нижняя ступень крепится к основанию. В конце монтируются перила.
