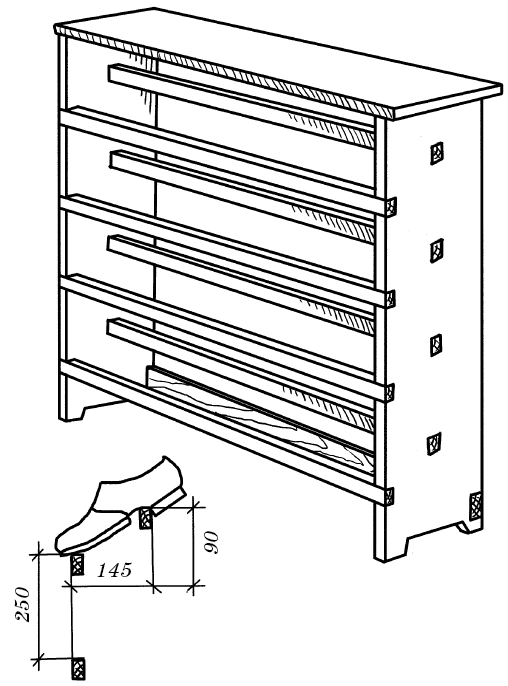

Рис. 39. Стойка с полками для обуви (мм)

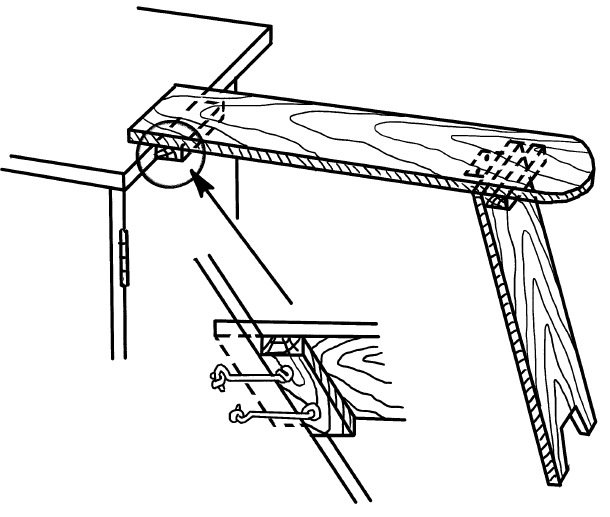

Рис. 40. Устройство гладильной доски со схемой крепежа

Гладильная доска (рис. 40) делается из досок сечением 2 х 25 см и длиной 120 см.

Вертикальная стойка гладильной доски должна быть чуть выше стола, в который она будет упираться. Конструкция этой гладильной доски устроена так, что для работы ее необходимо прикрепить к столу с помощью крючков, специально вмонтированных в край доски для этих целей. Эту доску можно будет убирать и устанавливать по мере необходимости, что позволяет экономить пространство помещения.

Для начинающего столяра будет полезным сооружение тумбочки для хранения рабочего инструмента. Это позволит и приобрести необходимый опыт столярных работ, и смастерить необходимую для полноценной работы мини-мастерскую, которая будет умещаться в небольшой тумбочке (рис. 41).

Такая тумбочка будет служить как для выполнения самых различных работ, так и для хранения инструментов.

Рис. 41. Тумбочка для инструментов: а – в нерабочем состоянии (закрытая); б – конструкция тумбочки; в – в рабочем состоянии (открытая, с верстачной доской и тисками)

Она займет в комнате совсем немного места, а если постараться, то ее радующий глаз внешний вид будет украшать эту комнату.

Вначале необходимо составить план-схему такой тумбочки. Можно выбрать предлагаемый здесь вариант, а можно на его основе сконструировать собственный с учетом всех личных пожеланий к устройству рабочего места.

В данном случае предлагаемая тумбочка-мастерская представляет собой небольшой напольный шкафчик. Внутри он оборудован гнездами для хранения различных инструментов, а снаружи имеет верстачную доску. Она делается из фанерной плиты или досок (березовых, буковых, дубовых и пр.) толщиной 20 мм. Верстачную доску необходимо тщательно отфуговать и оторцевать.

Тумбочка оснащена двумя ящиками: один навесной на дверце, другой выдвижной (количество ящиков и их функциональность могут быть любыми – в зависимости от собственных потребностей).

Сверху тумбочка оборудована откидной крышкой в виде ящика. Крышка присоединяется к каркасу петлями.

В рабочем положении ее можно откидывать и опирать о стену или же можно оснастить ее удерживателями, чтобы она самостоятельно оставалась в заданном положении.

В нерабочем состоянии крышка будет просто опускаться и закрывать тумбочку.

Для изготовления каркаса тумбочки нужно использовать либо бруски, либо доски сечением 1,5 х 2 см. Облицовывать изделие можно фанерой или древесной плитой.

Устройство для содержания в тумбочке инструментов делается по своему усмотрению.

Внешняя отделка заключается либо в окраске тумбочки краской, либо в оклеивании пленкой. Можно использовать прозрачную отделку, но для этого потребуется более кропотливая столярная подготовка изделия.

Внутренняя отделка может быть простой, достаточно будет лишь тщательно и неоднократно проолифить детали изнутри или же окрасить

лаком или краской светлого цвета.

Изготовление ступенчатой стенки своими руками

Это более трудоемкий и сложный процесс по сравнению с изготовлением тумбочки, но в итоге можно получить комбинированную конструкцию, которая позволит сэкономить пространство и украсить помещение.

Идея совмещения стенки с лестницей в одном комплекте, безусловно, заманчива и функционально полноценна.

Такое решение уместно в небольшом доме, где отдельная стационарная лестница на мансарду, галерею или второй этаж отнимет слишком много дефицитной площади.

В данном случае лестница будет, помимо своей основной функции, служить еще и стеллажом с полками и ящиками, где можно хранить различные вещи и предметы (рис. 42).

Рис. 42. Ступенчатая стенка в готовом виде

Составление плана-схемы

Основные размеры ступенчатой стенки следующие: высота – 25 м, ширина – 6 м. Эти параметры соответствуют стандартной высоте потолков в жилых помещениях и минимально допустимой ширине лестниц, но при необходимости размеры можно изменить в зависимости от индивидуальных запросов и конкретных условий. Если будут меняться основные размеры, то в соответствии с ними необходимо изменить проект и задать новые параметры отдельных деталей (рис. 43).

Рис. 43. Схема ступенчатой лестницы с указанием всех деталей и их параметров

Расчет необходимо делать максимально точным, чтобы потом не пришлось переделывать работу, тратя основной материал, время и силы. На схеме необходимо пронумеровать все детали и прописать к каждой ее размеры. По мере изготовления деталей их нужно пронумеровать в том же порядке, что затем существенно облегчит сборку конструкции и позволит быстро находить нужные детали.

Материалы для конструкции

Для ступенчатой лестницы (с учетом приведенных выше основных размеров) потребуются столярные плиты толщиной 3,8 см и 1,9 см. Вместо столярной плиты можно использовать обычные доски, самостоятельно смастерив из них плиты. Это позволит сэкономить средства, хотя и прибавит работы. А для изготовления ящиков вполне подойдут древесностружечные плиты, что также даст возможность немного сэкономить.

Из столярной плиты толщиной 38 мм (или склеенных в плиты досок) делаются следующие детали (размеры приведены с учетом основных параметров ступенчатой лестницы).

1. Крышка основания (600 х 2910 мм) – 1 шт.

2. Боковая стенка стеллажа (600 х 2500 мм) – 1 шт.

3. Передняя стенка основания (385 х 500 мм) – 3 шт.

4. Перегородка основания (385 х 600 мм) – 5 шт.

5. Подступенок (300 х 385 мм) – 4 шт.

6. Подступенок (178 х 300 мм) – 3 шт.

7. Ступень (285 х 300 мм) – 6 шт.

8. Ступень (250 х 300 мм) – 4 шт.

9. Ступень (300 х 360 мм) – 1 шт.

10. Полка (260 х 360 мм) – 1 шт.

11. Полка (260 х 610 мм) – 1 шт.
