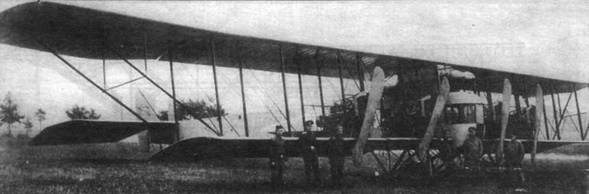

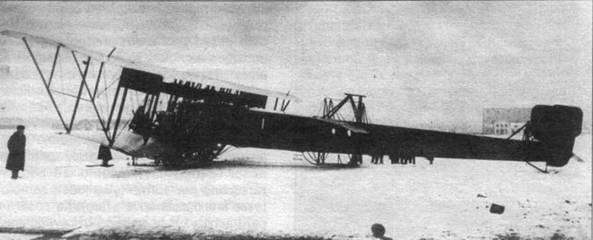

Самолет «Илья Муромец» представлял собой многомоторный многоместный бомбардировщик-биплан цельнодеревянной конструкции. Фюзеляж прямоугольного сечения. Носовая часть фюзеляжа имеет большую площадь остекления, по бортам также находятся многочисленные иллюминаторы. Фюзеляж от носа до примерно середины длины имел в высоту 1,8 м, что позволяло членам экипажа свободно перемещаться. Носовая часть фюзеляжа серии «Д» (наиболее остекленная) имела в ширину 1,8 м и в длину 2,5 м. Все серии имели разную конструкцию носовой части. Есть «остроносые» и «тупоносые» варианты. По-разному располагалось и остекление кабины. На левом борту обычно имелись высокие входные двери. В передней части кабины находилось кресло пилота (в центре) и штурвал в форме автомобильного руля. Кабина имела площадь почти 30 м^2. Каркас фюзеляжа собирался из ясеня или канадской ели или сосны. Бруски соединялись металлическими накладками и густо переплетались растяжками из стальной проволоки.
Растяжки находились только в глубине каркаса, внутренняя часть фюзеляжа оставалась свободной. Обшивка носовой части фюзеляжа до двери из 3-мм фанеры, дальше — материей. Крылья двухлонжеронные (верхнее с третьим вспомогательным лонжероном в районе элеронов). Лонжероны коробчатые. Крылья прямые, без возвышения, обшивка матерчатая. Элероны только на верхнем крыле, значительно выступающие за силуэт крыла. Например, у самолетов серии «Б» ширина крыла составляла 2460 мм, а ширина с элероном — 3200 мм. Крылья усилены многочисленными проволочными растяжками. Между крыльями восемь пар вертикальных стоек. Законцовки верхнего крыла дополнительно поддерживались парами наклонных стоек. Фюзеляж стоящего на земле самолета лежал почти горизонтально, потому крылья имели угол атаки 8–9? что запрокидывало всю конструкцию назад. В результате нижнее крыло немного выступало вперед относительно верхнего. Хвостовое оперение деревянное, обшито материей. Площадь хвостового оперения доходила до 30 % площади крыльев, что редко встречалось на самолетах. Угол атаки горизонтального стабилизатора 5–6 гр. Вертикальное оперение состояло из трех плавающих рулей направления: главного центрального и двух боковых меньшей площади. У самолетов серии «Г» между рулями имелась хвостовая огневая точка. В связи с этим боковые рули сдвинули дальше к концам горизонтального стабилизатора, а центральный руль сделали меньше или вовсе убрали. Хвостовой стрелок обычно располагался в кабине самолета, а на свое боевое место приезжал лежа на небольшой колесной тележке по рельсам, уложенным вдоль днища фюзеляжа. Привод рулей с помощью тяг, частично проходящих внутри фюзеляжа. Шасси в виде двух колесных тележек, установленных под внутренними двигателями. На каждой тележке имелась пара независимо подвешенных колес с бандажом из жесткой резины и длинный противокапотажный полоз. Колеса и полозья амортизировались резиновым шнуром. Самолет оснащался четырьмя двигателями разных типов, установленных вдоль переднего края нижнего крыла на специальных стойках из ясеня. Промежуточные баки (два или четыре) цилиндрической формы с заостренным носом. В их передней части находились маслобаки. Баки подвешивались под верхним крылом над двигателями, над фюзеляжем или над верхним крылом (в зависимости от модификации). Общий объем баков колебался от 250 л («Гранд 2») до 920 л («Е»). Вооружались самолеты по-разному. В зависимости от ситуации на одном самолете могло стоять до шести пулеметов разных типов. Применялись пулеметы «Льюис», «Кольт», «Виккерс», «Максим» или «Мадсен». Обычный боекомплект составлял 10001500 выстрелов на ствол. Бомбовая нагрузка до 500 кг. Применялись бомбы массой 16 или 82 кг. реже 246-кг бомбы. Их подвешивали вертикально по бортам за спиной пилота, оставляя в середине проход. Сброс бомб осуществлялся с помощью тяги (а на последних самолетах даже электрически) бомбардиром, чье место находилось справа от места пилота. Мелкие бомбы сбрасывались вручную через двери. Экспериментально осенью 1915 года самолет «Илья Муромец» совершал полеты с 410-кг бомбой на внешней подвеске. Была также разработана 656-кг бомба, но на практике она не применялась. Морская модификация самолета могла брать торпеду или морские мины.
Российский бомбардировщик «Илья Муромец» С-22Б, ЭВК, база Яблонна, 1915 год.
Австрийский бомбардировщик «Авиатик С», № 30.23, база в Асперне, 1918 год.

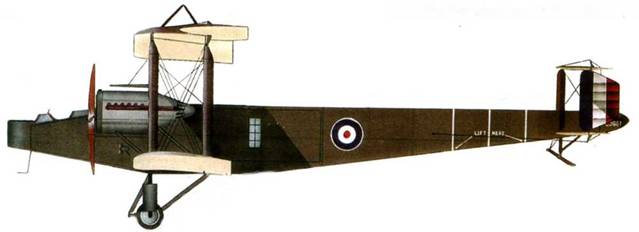

Английский бомбардировщик HP О/400, № С9661, 1917 год.

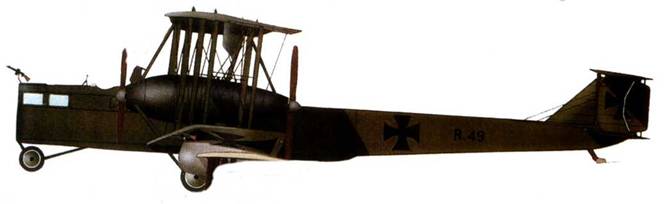

Германский бомбардировщик «Штаакен R.XVI», № R.49, Rfa 500, 1917 год.

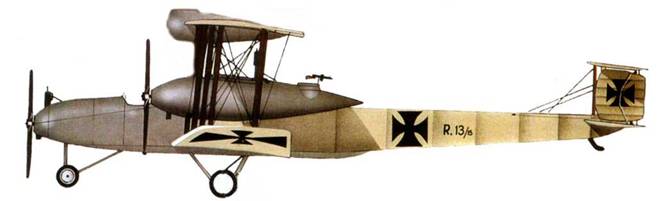

Германский
бомбардировщик «Штаакен R.V», № R.13.

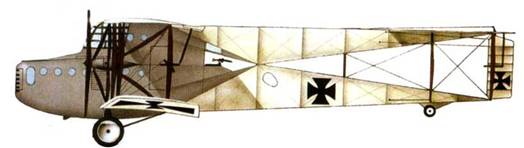

Германский бомбардировщик «S.S.W. R.III», 1915 год.
Германский бомбардировщик «Гота G.I», № 12, KG 2, Западный Фронт, осень 1915 года.

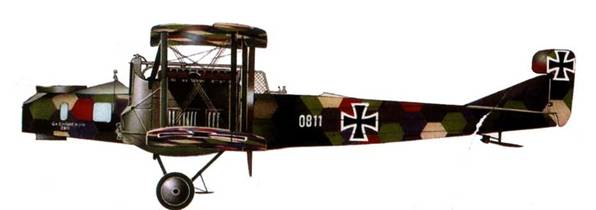

Германский бомбардировщик «Гота G IV» № 08.11 на службе в Австро-Венгрии. База Винер-Нойштйдт, 1918 года.
Французский бомбардировщик «Вуазен 8», № 17008, 1917 год.

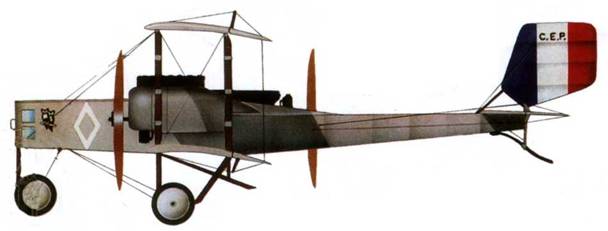

Итальянский бомбардировщик «Капрони Са.31» на службе во Франции, Эскадрилья 115 СЕР, 1916 год.
Итальянский бомбардировщик «Капрони Са.42», на службе в королевской морской авиации, 1916 год.
< image l:href="#" />

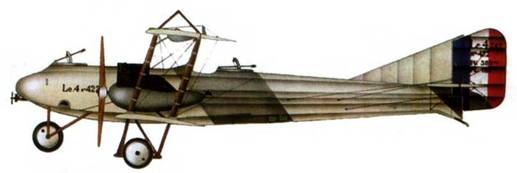

Французский бомбардировщик «Летор Le-4», 1918 год.
Итальянский бомбардировщик «Капрони Са.3», № 4164, VII-я эскадрилья Х1-Й группы, Альпы, 1917 год.

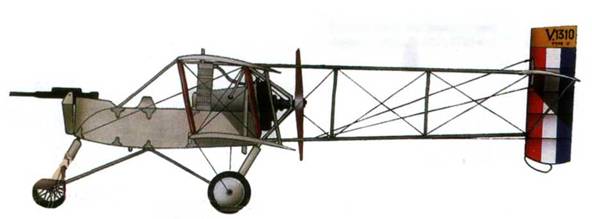

Французский бомбардировщик «Вуазен LA5», № 1310, 1916 год.
Английский бомбардировщик DH.4, №А7553, 18-я эскадрилья, 1917 год.
Английский бомбардировщик DH.9 № В7620, 211-я эскадрилья, 1918 год.

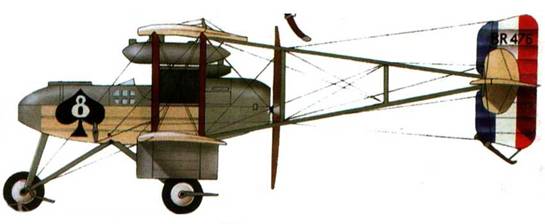

Французский бомбардировщик «Бреге ВМ5» № 476, 118-я эскадрилья, 1917 год.
Французский бомбардировщик «Фарман MF.40» из эскадрильи MF25, 1916 год.
