Примером изобретательности и напористости Н.И.Дыренкова служит и история создания бронеавтомобиля Д-8. Вот что пишет в своей книге "Автомобили России и СССР" известный историк отечественного автомобилестроения Л.М.Шугуров:
"...Во время визита на завод одного из заместителей наркома обороны в 1931 году тот, просматривая в кабинете Дыренкова американский журнал "Арми Орднанс", обратил внимание хозяина кабинета на последние модели бронеавтомобилей США. Они имели низкий силуэт и сильно наклоненные броневые листы, способствующие рикошетированию пуль. Дыренков ответил, что работа над подобной моделью у него уже идет и завтра он готов ее продемонстрировать. После ухода гостя Дыренков распорядился снять легковой кузов со своего служебного автомобиля, вызвал плотника и уже к вечеру
По-видимому, прототипом при создании Д-8 послужил американский полубронированный автомобиль Т.6, имевший корпус аналогичной формы. В качестве же шасси использовался, скорее, "Форд А", а не ГАЗ, который тогда еще не производился.
Характерной особенностью Д-8 (как, впрочем, и его американского прототипа) было отсутствие башни. Корпус машины — клепаный, собирался из катаных броневых листов толщиной 3 и 7 мм, располагавшихся под сравнительно большими углами наклона. Для наблюдения за полем боя в крышке смотрового люка водителя и боковых дверях корпуса имелись смотровые щели, закрывавшиеся изнутри бронезаслонками. В крыше корпуса также находился люк для наблюдения.
Бронекапот с откидывающимися боковыми складными дверцами впереди имел жалюзи, через которые к радиатору подавался воздух. В боевой обстановке эти жалюзи закрывались, а воздух шел через наклонный бронелоток, защищавший переднюю ось и картер.
Вооружение бронемашины состояло из пулемета ДТ с запасом патронов в 2079 шт. (в том числе 756 бронебойных), расположенного в правом лобовом листе, рядом с водителем, и такого же запасного пулемета, для которого, по предложению К.Е.Ворошилова, в кормовой части была предусмотрена дополнительная огневая точка. Поскольку в боковых стенках имелись еще две бойницы, снабженные бронезаслонками, экипаж Д-8 в случае необходимости мог вести почти круговой обстрел.
Одновременно с Д-8 был разработан и построен его вариант Д-12, вооруженный еще и зенитным пулеметом системы "максим". Он устанавливался на авиационной турели на крыше бронекорпуса. Стрельба из него велась с остановок. Из-за этого корпус в задней части пришлось изменить, увеличив объем боевого отделения и уменьшив угол наклона кормовых листов брони. Задний пулемет ДТ на машине Д-12 уже не устанавливался.
Д-8

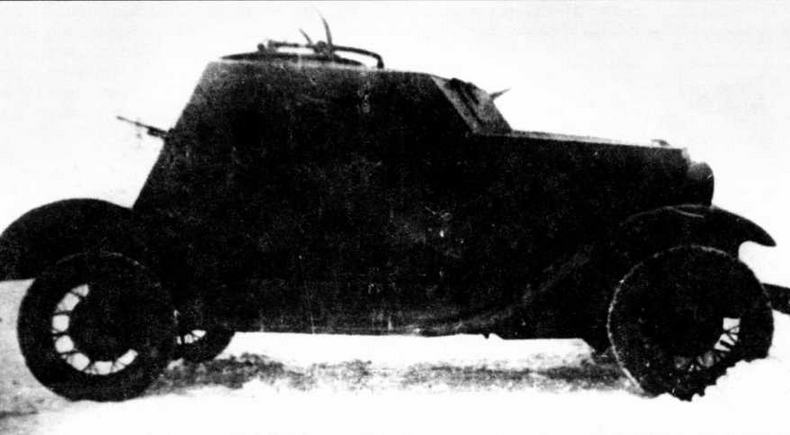

Первый образец бронеавтомобиля Д-12. На снимке хорошо виден кормовой пулемет ДТ, который на последующих машинах уже не устанавливался. На крыше броневика — турель для размещения зенитного пулемета "максим"
За счет изменения формы корпуса и появления дополнительного вооружения боевая масса Д-12 возросла до 1,65 т против 1,6 т у Д-8. Однако на динамических характеристиках бронеавтомобиля это не отразилось: обе машины развивали максимальную скорость по шоссе до 85 км/ч. Одинаковым был и запас хода — 225 км по шоссе и 190 км по проселку. Вместе с тем, испытания выявили и массу недостатков.
В феврале 1931 года машины были осмотрены комиссией НТК УММ РККА. В заключении комиссии говорилось: "Признать, что бронеавтомобили Д-8 и Д-12 не удовлетворяют требованиям, предъявляемым к легким разведывательным автомобилям ввиду неудобства пользования вооружением, плохой видимости для водителя и перегрузки передней оси".
Тем не менее,
Следует отметить, что параллельно с разработкой бронеавтомобилей Д-8 и Д-12 на Ижорском заводе были изготовлены еще несколько броневиков на шасси "Форд-А". Внешне все машины (в документах именуются как "Форд-А" с броней", или "колесные танкетки") были очень похожи. Они представляли собой броневые ящики без крыши, смонтированные на шасси Форд-А и вооруженные двумя пулеметами каждая (один пулемет размещался в лобовом листе справа от водителя, а другой — на штыревой установке в центре броневого кузова).

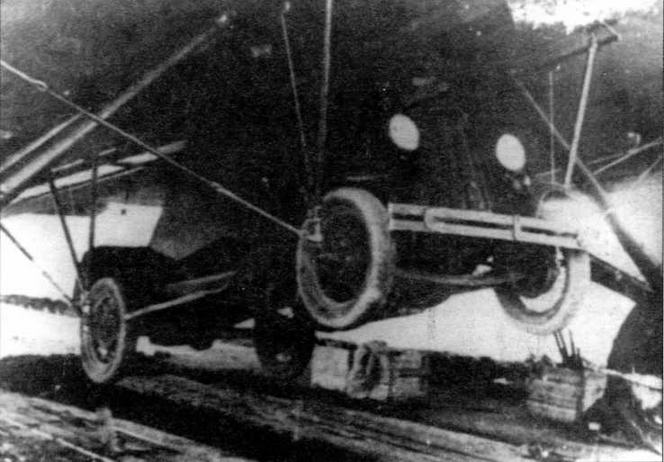

Бронеавтомобиль Д-8 на подвеске ПГ-12 под бомбардировщиком ТБ-3 для десантирования посадочным способом
Очевидные конструктивные недостатки бронеавтомобилей Д-8 и Д-12, а также поступление в армию новых типов легких броневиков предопределили их использование в основном в качестве учебных. Известен лишь один факт боевого применения Д-8 в ходе Зимней войны — в составе 117-го отдельного разведывательного батальона 163-й стрелковой дивизии 9-й армии имелись три машины этого типа. В ходе боев все они были потеряны. Причем один броневик, захваченный финнами, использовался ими в качестве штабной машины вплоть до ноября 1943 года.
Д-13

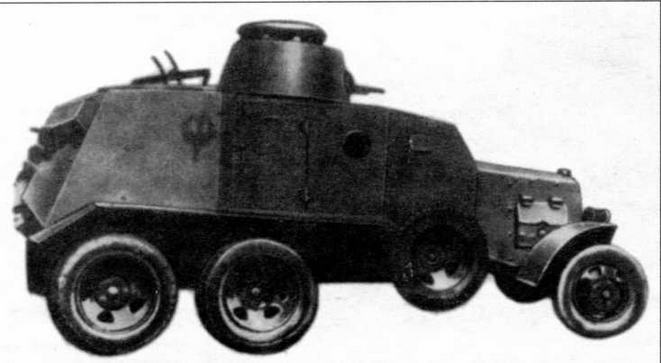

Бронеавтомобиль Д-13. За башней видна турель для установки зенитного пулемета "максим"
Бронеавтомобиль Д-13 был разработан в Опытно-конструкторском и испытательном бюро УММ в 1931 году.
Еще весной 1931-го здесь изготовили опытный образец бронеавтомобиля Д-9. В качестве базы при его создании использовалось шасси трехосного неполноприводного американского грузовика "Мореланд" (100 таких машин были закуплены в США комиссией И.А.Халепского в 1930 году). Боевая машина массой 7 т имела сварной корпус, выполненный из броневых листов толщиной 4—8 мм. Во вращающейся башне была смонтирована 37-мм пушка, а два пулемета ДТ — в шаровых установках по бортам корпуса. Экипаж состоял из 3 человек, для посадки которых в бронеавтомобиль с правой стороны корпуса имелась дверь.
Опытный образец Д-9 изготовили в мае 1931 года, летом провели испытания, завершившиеся неудачей. Динамические характеристики и проходимость бронеавтомобиля оставляли желать лучшего. Принятие Д-9 на вооружение признали нецелесообразным и дальнейшие работы над машиной были прекращены.
В отличие от Д-9, при создании бронеавтомобиля Д-1 использовалось значительно более легкое трехосное шасси "Форд-Тимкен", благодаря чему масса машины составила только 4,14 т.
Корпус броневика — клепаный, на более поздних образцах 1932 года — сварной. Изготавливался из броневых листов толщиной 4—8 мм.
Вооружение состояло из 37-мм пушки "Гочкис" (или ПС-1) и пулемета ДТ, размещенных раздельно во вращающейся башне конической формы. Еще один пулемет ДТ располагался в шаровой установке в лобовом листе корпуса справа от водителя. Этот же пулемет при необходимости мог быть установлен в одной из четырех бортовых шаровых опор. Над верхним люком, находившимся в кормовой части крыши корпуса за башней, устанавливалась турель с пулеметом "максим", предназначавшимся для стрельбы по воздушным целям. Боекомплект состоял из 100 артвыстрелов и 5040 патронов. Для наблюдения за местностью использовались смотровые щели в корпусе и башне, закрывавшиеся изнутри броневыми заслонками. Для посадки экипажа в бортах и корме корпуса имелись двери.
