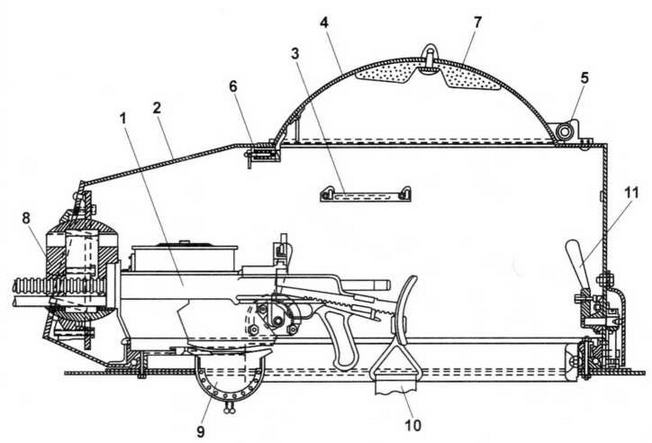

Разрез башни бронеавтомобиля ФАИ:

1 — пулемет ДТ; 2 — корпус башни; 3 — смотровая щель с заслонкой; 4 — откидной колпак; 5 — петля откидного колпака; 6 — стопор защелки откидного колпака; 7 — подушка; 8 — шаровая установка пулемета; 9 — гильзоулавливатель; 10 — ремень для стрелка; 11 — стопор походного крепления башни

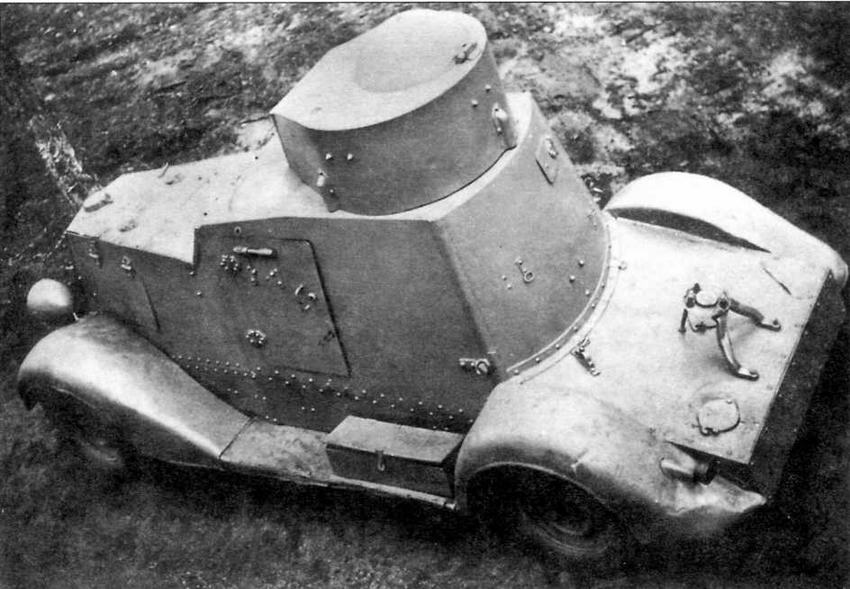

Бронеавтомобиль

ФАИ-М легко отличим от ФАИ по внешнему виду за счет "хвоста" — броневого кожуха, закрывавшего раму шасси ГАЗ М-1. На специальном кронштейне на кожухе устанавливалось запасное колесо

К 1939 году большая часть ФАИ, находившихся в войсках, была сильно изношена в результате длительной эксплуатации. Запасных частей не хватало — ГАЗ-А был снят с производства в 1935 году. Выход из создавшегося положения был найден путем перестановки броневого корпуса ФАИ на шасси ГАЗ-М1. Впервые подобную операцию провели на рембазе № 6 в 1938 году. В ноябре 1938 — январе 1939 года такой броневик, получивший обозначение ФАИ-М, прошел испытания на НИИБТПолигоне в подмосковной Кубинке.

Бронекорпус с шасси ГАЗ-А был переставлен на шасси М-1, имевшее усиленную накладками переднюю ось. Так как длина рамы М-1 была значительно больше длины броневого корпуса ФАИ, то ее заднюю часть и бензобак забронировали дополнительными листами, приваренными к кормовому броневому листу корпуса. Всего на испытаниях ФАИ-М прошел 3180 км по шоссе и проселочным дорогам. Несмотря на то, что боевая масса машины увеличилась и достигала 2,28 т, благодаря более мощному двигателю динамические качества даже несколько выросли. Например, максимальная скорость по асфальтовому шоссе составляла 83,1 км/ч.

В заключении комиссии, проводившей испытание броневика, говорилось: "Модернизация ФАИ путем постановки корпуса на шасси М-1 делает его по своим динамическим качествам равноценным с БА-20. Однако применение ФАИ-М будет ограничено ввиду наличия неполноценного бронирования. Корпус по конструкции и качеству уступает БА-20. При серийной модернизации необходимо внести следующие изменения:

1. Усилить передний мост.

2. Провести герметизацию корпуса (от жидких ОВ и т.п.).

3. Увеличить запас хода путем установки дополнительного бензобака.

Все перечисленные изменения должны быть осуществлены при серийной модернизации и только после этого бронеавтомобиль ФАИ-М может быть принят для эксплуатации в РККА как дополнительный тип к основному БА-20".

Неизвестно, были ли внесены все вышеперечисленные изменения, но со второй половины 1939 года на рембазах Наркомата обороны начались работы по модернизации ФАИ. Сколько всего бронекорпусов было переставлено с ГАЗ-А на шасси М-1, выяснить пока не удалось. Точно можно лишь утверждать, что подобной переделке подверглись далеко не все броневики.

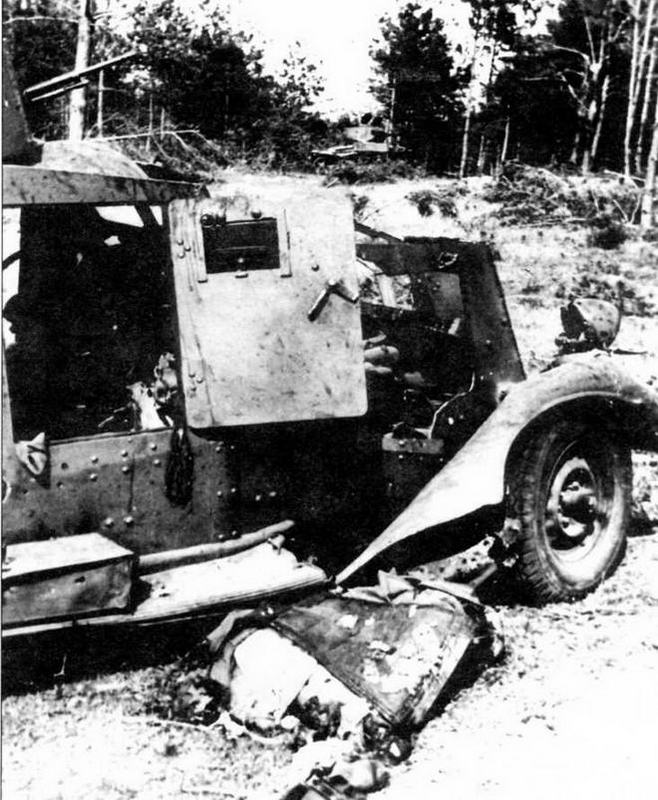

Бронемашина ФАИ-М, подбитая в первые дни Великой Отечественной войны. Тип броневика легко определить по характерным куполообразным выштамповкам над головами водителя и командира, колесам от "эмки" и вертикальным нижним боковым листам корпуса

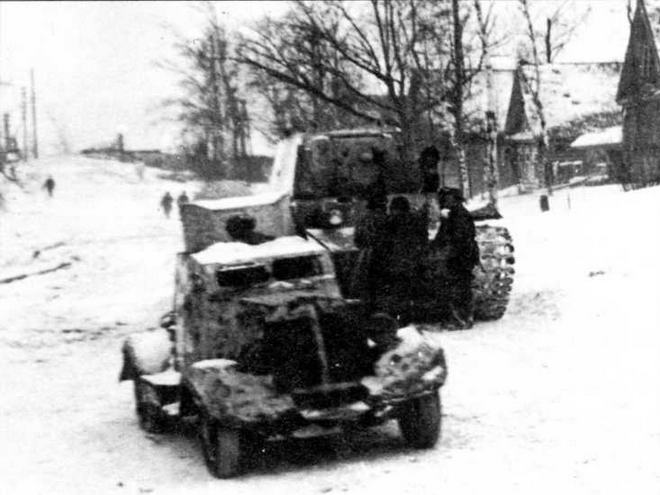

Бронеавтомобиль ФАИ-М и тяжелый танк КВ-1 на улице г.Боровска Калужской области, зима 1942 года

К

началу Великой Отечественной войны в частях Красной Армии числилось 376 ФАИ и ФАИ-М (в документах того периода не проводилось их четкого деления). Известно, что к 22 июня 1941 года небольшое число машин этого типа имелось в 34-й танковой дивизии (8 мк), 24-й танковой дивизии (10 мк), 17-й танковой дивизии (5 мк) и в некоторых других частях. Практически все они были потеряны в первые месяцы войны, хотя отдельные бронеавтомобили этого типа встречаются в списках танковых частей Красной Армии еще весной — летом 1942 года.

Летом — осенью 1941 года несколько бронемашин досталось финнам, которые использовали наши легкие броневики преимущественно в полицейских и учебных частях. В финской армии ФАИ-М прослужили до 1950 года.

БАД-2

В 1932 году техническим отделением ЭКО ОГПУ ПВО совместно с КБ Ижорского завода под руководством Н.Я.Обухова был разработан проект "броне-авто-водо-машины" с пушечно-пулеметным вооружением. Опытный образец машины, получившей название БАД-2, в том же году изготовили на заводе "Большевик" ( броневой корпус и башня были изготовлены на Ижорском заводе).

Несущий корпус бронеавтомобиля имел заостренный нос с остроскулыми обводами. Он был сварен из 6-мм броневых листов. В лобовом листе корпуса справа от водителя располагался пулемет ДТ в шаровой установке. Остальное вооружение размещалось в двух башнях, установленных вдоль оси корпуса в два яруса.

В передней конической башне, расположенной за отделением управления, размещалась 37-мм танковая пушка Б-3 (5К), созданная на основе немецкого орудия фирмы "Рейнметалл". Она имела сравнительно небольшой размер казенной части и небольшой откат. Боекомплект пушки состоял из 60 артвыстрелов. Пушка позволяла вести огонь осколочными снарядами на дальность до 2000 м с боевой скорострельностью 12—15 выстр./мин. Наведение орудия по вертикали производилось с помощью плечевого упора. Начальная скорость осколочных снарядов составляла 710 м/с, бронебойных — 700 м/с.

Масса бронебойного снаряда — 0,66 кг. Бронепробиваемость на дистанции 1500 м — 13 мм при угле встречи 0°.

В цилиндрической кормовой башне, установленной несколько ниже на уступе корпуса, был смонтирован пулемет ДТ, имевший сектор обстрела в пределах 300°. Боекомплект пулеметов состоял из 3000 патронов.

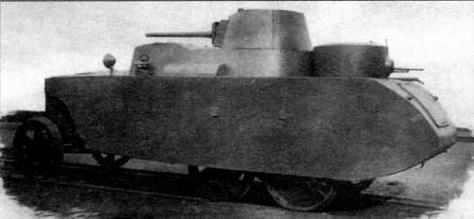

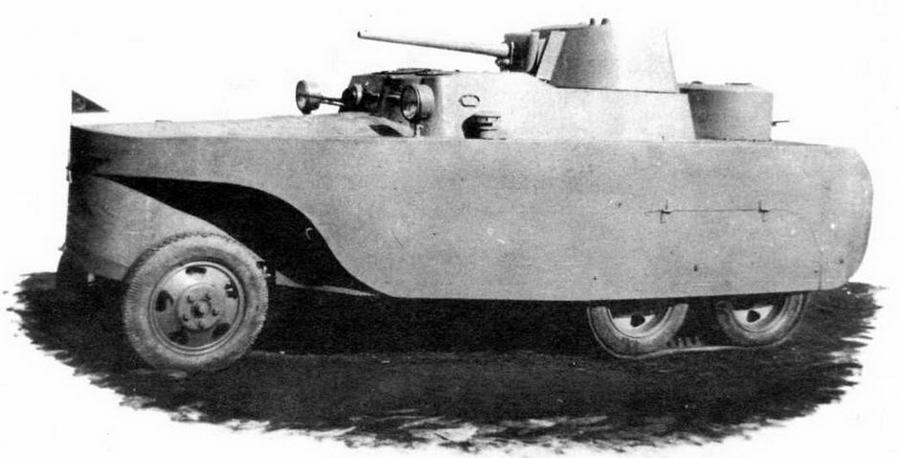

Бронеавтомобиль- дрезина БАД-2 на железнодорожном (вверху) и обычном ходу. Поверх пневматических шин задних ведущих мостов надеты вездеходные гусеничные ленты "Оверолл"

В ходовой части, силовой установке и трансмиссии БАД-2 использовались агрегаты трехосного грузового автомобиля "Форд-Тимкен". Машина имела колесную формулу 6x4. На колеса задних ведущих осей для повышения проходимости по мягким грунтам могли надеваться металлические гусеницы. Поскольку БАД-2 представлял собой бронеавтомобиль-дрезину, то для езды по рельсам обычные колеса заменялись железнодорожными скатами. Движение на плаву обеспечивал гребной винт, укрепленный на конце червяка передачи заднего моста, а маневрирование производилось путем поворота передних колес.
