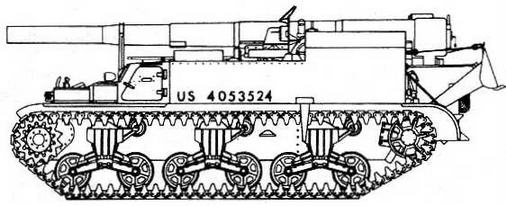

САУ М12, прозванная «Кинг Конг», использовалась американскими войсками в ходе боевых действий на Европейском континенте в 1944 — 1945 годах. Особую популярность М12 приобрели при штурме линии Зигфрида, когда они прямой наводкой разрушали долговременные огневые точки немцев.
М12
БОЕВАЯ
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6769, ширина— 2675, высота — 2883, клиренс — 432.
ВООРУЖЕНИЕ: 1 пушка М1917, или М1917А1, или М1918М1 калибра 155 мм.
БОЕКОМПЛЕКТ: 10 артвыстрелов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М53, панорамный телескопический прицел M6.
БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма — 19, крыша и днище— 12;7.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.
СКОРОСТЬ МАКС., км/ч: 38.
ЗАПАС ХОДА, км: 192.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м — 2,29, глубина брода, м — 1,02.

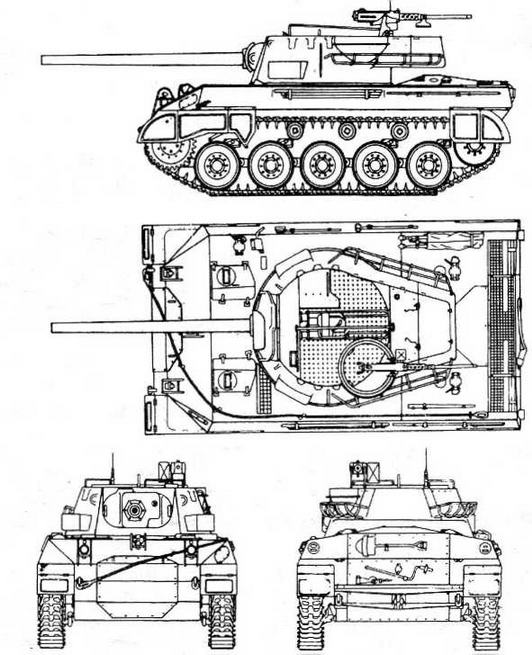

Самоходная противотанковая установка, спроектированная в рамках концепции быстроходного и высокоманевренного истребителя танков. Создана на специально разработанной базе, впервые в США имевшей торсионную подвеску. Наиболее оригинальная боевая машина, построенная в США во время второй мировой войны. Серийно выпускалась фирмой Buick Motor Division (отделение фирмы General Motors). С июля 1943 по октябрь 1944 года изготовлено 2507 боевых машин этого типа.
Серийная модификация:
в открытой сверху сварной башне кругового вращения установлены 76-мм пушка и зенитный крупнокалиберный пулемет. Для уравновешивания башни в задней части развитой кормовой ниши имеется противовес. Корпус сварной, лобовая часть башни — литая. Двигатель и агрегаты силовой передачи установлены на специальной раме (рельсах), что позволяет после отсоединения трубопроводов, тяг и шарниров выкатывать двигатель из машины через кормовой люк, а агрегаты силовой передачи — через люк в лобовом листе корпуса. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами двойного действия. Торсионы выполнены по типу торсионов советского танка КВ. Для обеспечения постоянства натяжения гусениц при движении по пересеченной местности ведущие и направляющие колеса оборудованы компенсационными устройствами.
М18
Самоходные установки «Хеллкет» состояли на вооружении противотанковых батальонов танковых и пехотных дивизий армии США, в ряде случаев совместно с М10. Они участвовали в боевых действиях е Италии и на Западном фронте вплоть до конца войны. После 1945 года были сняты с вооружения армии США и поставлялись в другие страны. В Южной Корее, Венесуэле и Югославии М18 использовались до конца 70-х годов.
На базе САУ М18 выпускались бронетранспортеры М39, командирские и разведывательные машины.
БОЕВАЯ МАССА, п 17,036.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЬ!, мм: длина — 6652, ширима — 2876, высота — 2580, клиренс — 356.
ВООРУЖЕНИЕ: 1 пушка М1А1 или М1А2 калибра 76 мм, 1 пулемет Browning М2НВ калибра 12,7 мм.
БОЕКОМПЛЕКТ: 45 артвыстрелов, 1000 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M71D.
БРОНИРОВАНИЕ, мм: лоб корпуса— 35,
борт и корма — 12,7, крыша и днище — 8, башня — 12,7..,40.
ДВИГАТЕЛЬ: Continental R975 С4, 9- цилиндровый. карбюраторный, звездообразный, воздушного охлаждения; мощность 400 л.с. (294 кВт) при 2400 об/мин.
ТРАНСМИССИЯ: шестеренчатый редуктор, гидравлический трансформатор, планетарная коробка передач, двойной дифференциал, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); ширина гусеницы 366 мм.
СКОРОСТЬ МАКС., км/ч: 72.
ЗАПАС ХОДА, км: 168.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, — 35, высота стенки, м — 0,91, ширина рва, м — 1,88, глубина брода, м — 1,22.
СРЕДСТВА СВЯЗИ: радиостанция SCB-610.

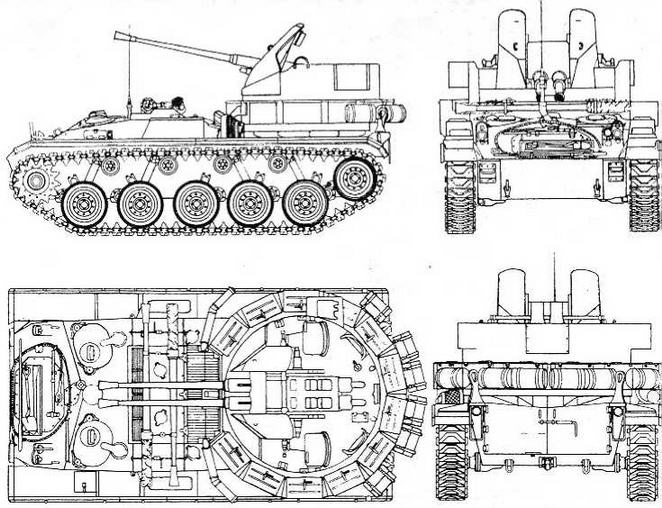

Единственная зенитная самоходная установка на танковом шасси, принятая на вооружение американской армии. Разработана в рамках концепции создания семейства боевых машин различного назначения на базе легкого танка М24, Выпускалась фирмами Cadillac и Massey Harris. С августа 1944 года до конца второй мировой войны было изготовлено 285 самоходных установок.
Серийная модификация:
две автоматические 40-мм зенитные пушки установлены во вращающейся открытой сверху башне, размещенной в кормовой части корпуса. Стрельба осуществляется с помощью электроспуска, Управление вращением башни и качающейся частью пушек — с помощью электрогидравлического привода с ручным управлением. Двигатель расположен за отделением управления в средней части машины.
В боевых действиях второй мировой войны зенитные самоходные установки М19 участия не принимали. Боевое крещение они получили только в ходе войны в Корее, где довольно эффективно использовались для стрельбы по наземным целям. На вооружении армии США М19 состояли до середины 50-х годов.
М19
БОЕВАЯ МАССА, т: 17,479.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина- 5461, ширина — 2847, высота — 2985, клиренс — 432.
ВООРУЖЕНИЕ: 2 пушки Bofors М2 калибра 40 мм.
БОЕКОМПЛЕКТ: 336 артвыстрелов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: автоматический зенитный прицел М13.
БРОНИРОВАНИЕ, мм: лоб и борт корпуса— 25,4, корма — 19, крыша и днище — 12,7, башня — 12,7.
