Бронетанковая техника США 1939 - 1945
Шрифт:
Штурмовой танк — самоходное орудие поддержки пехоты, разработанный на базе легкого танка М5. Производитель — фирма Cadillac Car Division. С сентября 1943 по январь 1944 года изготовлено 1778 машин.
Серийная модификация: корпус аналогичен корпусу танка М5, но люки механика-водителя и радиста перенесены с крыши подбашенной коробки на лобовой лист корпуса. Башня открытая, литая, кругового вращения.
Самоходные орудия М8 использовались американскими войсками в боях в Европе в 1944 — 1945 годах. С конца 1944 года они постепенно

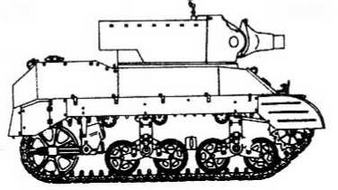

М8
SHERMAN M4A4

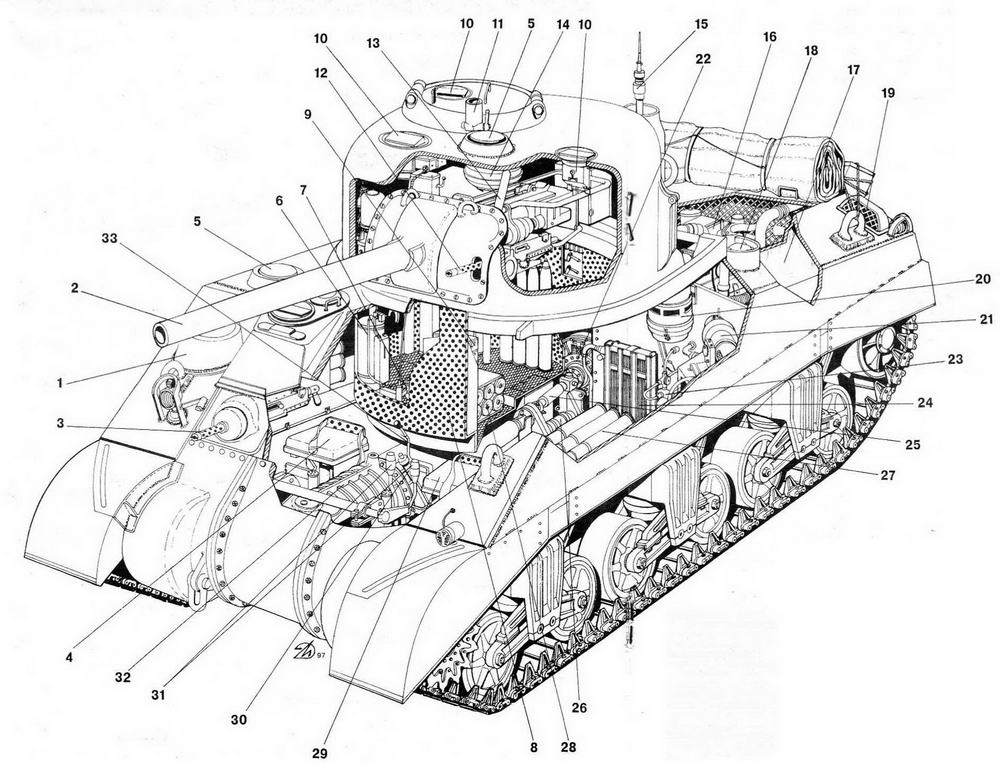

Средний танк М4А4:
1 - бронировка радиостанции, 2 — 75-мм пушка М3, 3 — 7,62-мм курсовой пулемет Browning, 4 - сиденье помощника механика-водителя (пулеметчика), 5 — колпак вентилятора, 6 — гидромотор стабилизатора пушки, 7 — педаль спуска, 8 — ограждение боевого отделения, 9 — боеукладка пулеметных патронов, 10 — перископический прибор наблюдения, 11 — стакан для установки зенитного пулемета, 12 - 7,62-мм спаренный пулемет Browning, 13 — стабилизатор пушки, 14 - сиденье командира, 15 — антенна, 16 —двигатель, 17 — топливный бак, 18 — крышка заливной горловины топливного бака, 19 — окно воздухопритока, 20 - воздухоочиститель, 21 — стартер, 22 - главный фрикцион, 23 — баллон системы пожаротушения, 24 — масляный радиатор, 25 — карданный вал, 26 — генератор, 27— укладка 75-мм выстрелов на днище корпуса, 28 — укладка 75-мм выстрелов на полике боевого отделения, 29 - сиденье механика-водителя, 30 - рычаг переключения передач, 31 - рычаги управления, 32 — механизм поворота, 33 - рычаг стояночного тормоза.

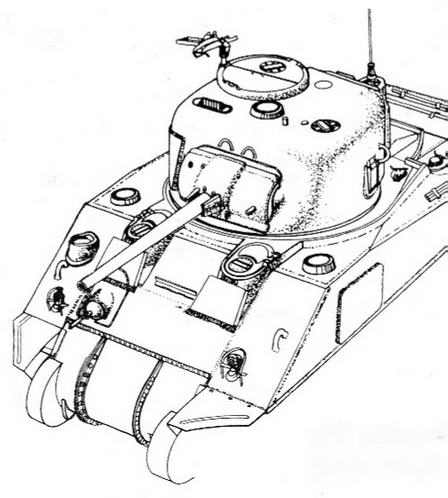

М4 выпуска 1943 года

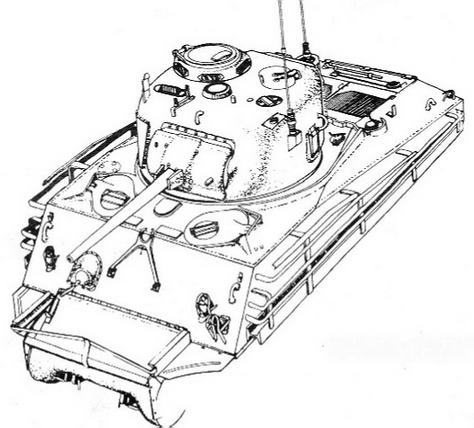

M4A3(75)W

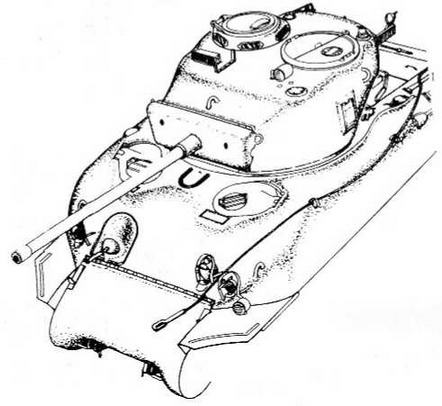

M4A1(76)W
БОЕВАЯ МАССА т: 14,982 ЭКИПАЖ, чел., 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4439, ширина — 2242, высота — 2299, клиренс — 165,
ВООРУЖЕНИЕ: 1 гаубица М3 калибра 75 мм, 1 пулемет Browning М2НВ калибра 12,7 мм,
БОЕКОМПЛЕКТ: 46 артвыстрелов, 400 патронов.
БРОНИРОВАНИЕ, мм: лоб корпуса —38, борт — 28,5, корма — 25,4, башня — 25,4...38.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка,
СКОРОСТЬ МАКС,, км/ч: 40.
ЗАПАС ХОДА, км: 160.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,46, ширина рва, м — 1,63, глубина брода, м — 0,91.
СРЕДСТВА СВЯЗИ: радиостанция SCR-5Q8.
Первая противотанковая самоходная установка американской
Серийные модификации:
М10 — шасси танка М4А2. Корпус — сварной, несколько измененной формы по сравнению с базовым танком. В открытой сверху вращающейся башне установлена 76-мм пушка, разработанная на базе зенитной. Изготовлено 4993 единицы.
М10А1 — шасси танка М4АЗ. Изготовлено 1713 единиц.
В начале 1943 года САУ М10 начали поступать на вооружение противотанковых батальонов армии США в Северной Африке, вытесняя 75-мм самоходки на базе полугусеничного бронетранспортера М3, Боевое крещение М10 получили в составе 2-го армейского корпуса в ходе боев в Тунисе в марте 1943 года. Вплоть до конца войны они использовались в боевых действиях в Италии и на Западном фронте.
По программе ленд-лиза союзникам по антигитлеровской коалиции была передана почти треть САУ М10 — 2143 машины. Из них Великобритания получила 1648, Франция - 443 и СССР - 52.
В армии США эти САУ использовались до начала, а во французской армии до середины 50-х годов.

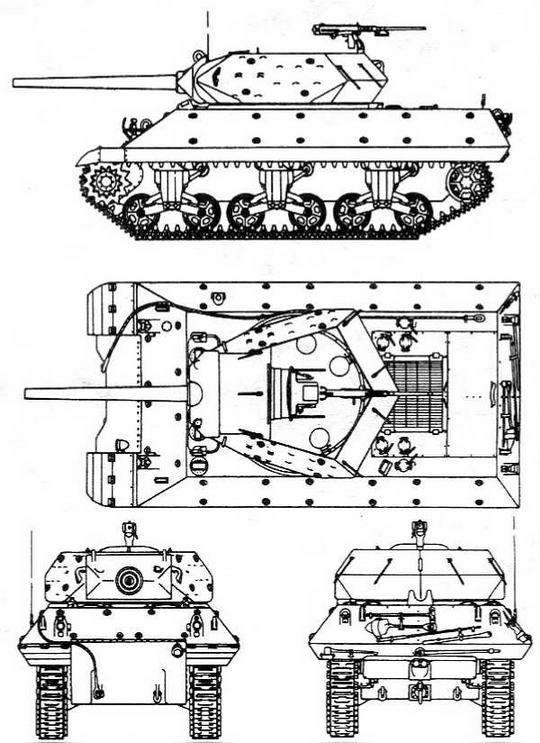

М10
БОЕВАЯ МАССА, т: 29,6.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6827, ширина — 3048, высота — 2896, клиренс — 432.
ВООРУЖЕНИЕ: 1 пушка М7 калибра 76 мм, 1 пулемет Browning М2НВ калибра 12,7 мм.
БОЕКОМПЛЕКТ: 54 артвыстрела, 1000 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M70G.
БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма — 25,4, крыша —
9,5...19, днище — 12,7, башня — 25,4...57. ДВИГАТЕЛЬ: два GMC 6046 G71, 6-цилиндровых, двухтактных, рядных, дизельных; мощность 375 л.с. (276 кВт) при 2100 об/мин, рабочий объем 13 923 см^3.
ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, промежуточный редуктор, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных .попарно в три балансирные тележки, подвешенные на вертикальных буферных пружинах; три поддерживающих катка, ведущее колесо переднего расположения со Съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420 мм, шаг трака — 152 мм.
СКОРОСТЬ МАКС., км/ч: 45.
ЗАПАС ХОДА, км: 320.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 0,91.
СРЕДСТВА СВЯЗИ: радиостанция SCR-610.
Разработана по заказу Департамента вооружения на заводе Rock Island Arsenal. Производилась фирмами Pressed Steel Car Company и Baldwin Locomotive Works. С сентября 1942 no август 1943 года и с февраля по май 1944 года было изготовлено 100 единиц.
Серийная модификация:
155-мм пушка открыто установлена на тумбовом станке в кормовой части корпуса танка М3 или М4. Угол горизонтального обстрела — 5°. Броней защищен только двигатель и трансмиссия. Небольшим щитом прикрыт прицел. Расчет ничем не был защищен.
