ДВИГАТЕЛЬ: как у базового танка. ТРАНСМИССИЯ: две гидромуфты, две планетарные коробки передач, демультипликатор, двойной дифференциал, бортовые передачи. Коробки передач и демультипликатор обеспечивали 6 скоростей вперед и 1 назад.
ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо с компенсационным механизмом, обеспечивающим постоянное натяжение гусеницы, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска индивидуальная, торсионная: ширина гусеницы 406 мм.
СКОРОСТЬ
ЗАПАС ХОДА, км. 160.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град — 30, высота стенки, м — 0,91, ширина рва, м — 2,4, глубина брода, м — 1,02,
СРЕДСТВА СВЯЗИ: радиостанция SCR-538.
Наиболее мощная из всех противотанковых самоходных установок армии США. Создана путем переделки САУ М10А1 и WHO.С ноября 1943 по Сентябрь 1945 года фирмами Fisher Tank Arsenal, Massey Harris Company, American Locomotive Company и Montreal Locomotive Works было изготовлено 2324 машины.
Серийные модификации:
М36 — корпус, двигатель, трансмиссия и ходовая часть заимствованы у САУ М10А1. В открытой сверху башне цилиндрической формы с развитой кормовой нишей, переходящей в противовес, установлена 90-мм пушка, разработанная на основе зенитного орудия. Часть пушек снабжалась дульным тормозом. Изготовлено 1413 единиц.
М36В1 — корпус, двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М4АЗ, Изготовлено 187 единиц.
М36В2 — корпус, двигатель, трансмиссия и ходовая часть как у САУ М10. Навесная броневая крыша над башней. Пушка с дульным тормозом. Изготовлено 724 единицы.

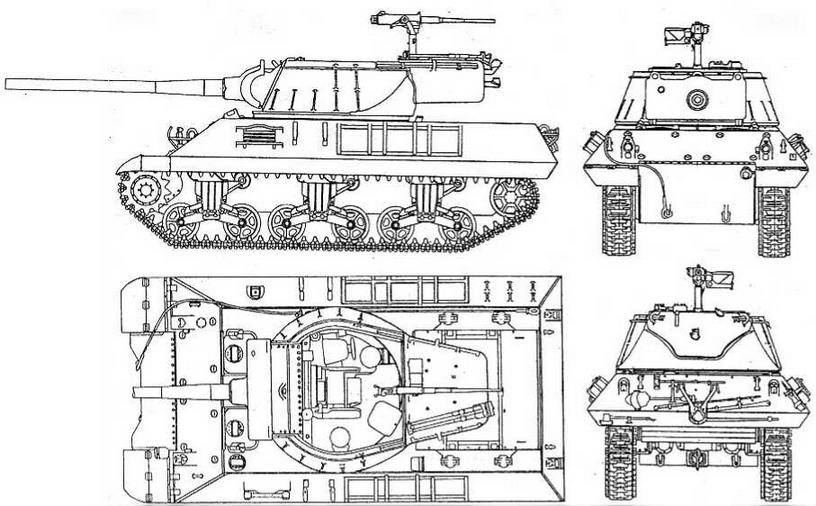

M36
В августе 1944 года первые самоходные установки «Слаггер» прибыли во Францию. Они использовались главным образом для борьбы с немецкими тяжелыми танками. Принимали активное участие в отражении германского контрнаступления в Арденнах в декабре 1944 года.
До начала 50-х годов эти САУ состояли на вооружении американской армии и использовались во время войны в Корее.
M36 находились на вооружении во Франции до середины 50- х годов, а в армиях таких стран, как Югославия и Пакистан, значительно дольше. Последние факты боевого применения самоходных установок <'Слаггер» относятся ко времени гражданской войны в Югославии 1991 — 1995 годов.
БОЕВАЯ МАССА, т: 28,602.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7465, ширина — 3048, высота — 3276, клиренс — 432.
ВООРУЖЕНИЕ: 1 пушка М3 калибра 90 мм, 1 пулемет Browning М2НВ калибра 12,7 мм.
БОЕКОМПЛЕКТ: 47 артвыстрелов, 1000 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M76D.
БРОНИРОВАНИЕ, мм: лоб корпуса—108, борт — 25,4, корма и крыша — 19, днище — 12,7, башня — 25,4...76,2
ДВИГАТЕЛЬ: Ford GAA, 8-цилиндровый,
ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи. ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на горизонтальных буферных пружинах, три поддерживающих катка, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420 мм, шаг трака — 152 мм.
СКОРОСТЬ МАКС., км/ч: 42.
ЗАПАС ХОДА, км: 240.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 0,91.
СРЕДСТВА СВЯЗИ: радиостанция SCR-610.
Самоходная установка, созданная на базе танка -Шерман» с использованием новой 155-мм пушки. Выпускалась фирмой Pressed Steel Car Company с февраля по декабрь 1945 года. Изготовлено 418 машин, 311 из них — до конца второй мировой войны.

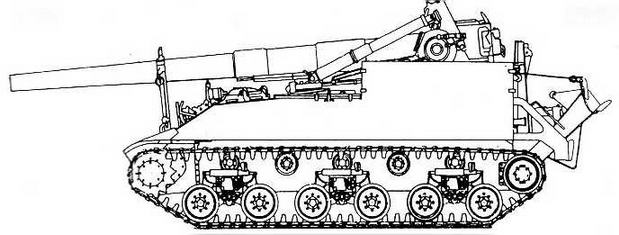

M40
Серийная модификация: корпус сварной, заимствованный у танка М4, ходовая часть типа HVSS, 155-мм пушка с дальностью стрельбы 23,5 км установлена открыто в кормовой части корпуса. Двигатель расположен за отделением управления.
Стрельба из пушки может производиться только с места. Для придания устойчивости при стрельбе имеется откидной сошник. Боекомплект перевозится отдельно, на специальной машине.
САУ М40, получившие прозвище Long Tom — «Длинный Том», принимали участие в боевых действиях в Европе на заключительном этапе войны в составе 981- го батальона полевой артиллерии. Особенно успешно эти САУ использовались во время боев за Кельн весной 1945 года.
В значительно больших масштабах М40 применялись во время войны в Корее. Они состояли на вооружении армий США, Великобритании и Франции до начала 50-х годов.
БОЕВАЯ МАССА, т: 36,774.
ЭКИПАЖ, чел.: 8.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм; длина — 8849, ширина — 3150, высота 3302, клиренс — 432.
ВООРУЖЕНИЕ: 1 пушка М1А1 или М2 калибра 155 мм.
БОЕКОМПЛЕКТ: 20 артвыстрелое.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ; телескопический прицел M69F, панорамный прицел М12, стереотруба M16A1F.
БРОНИРОВАНИЕ, мм: лоб корпуса — 108, борт —12,7. ..25,4. корма и крыша — 12,7, днище — 12,7..,25,4.
ДВИГАТЕЛЬ; Continental R975 С4, 9- цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 400 л.с, (294 кВт) при 2400 об/мин.
