Бронированный штурмовик Ил-2
Шрифт:
10. Опытный одноместный истребитель бомбардировщиков Ил-2И с двигателем АМ-38Ф (1943 г.)
11. Опытный одноместный бронированный истребитель Ил-1 с двигателем АМ-42 (1944 г.)
12. Серийный двухместный скоростной маневренный штурмовик Ил -10 с двигателем АМ-42 (1944 г.)
13. Опытный двухместный тяжелый штурмовик-бомбардировщик Ил-8 с двигателем АМ-42 (1944 г.)
14. Опытный двухместный штурмовик Ил-2 с двигателем АМ-38Ф и двумя пушками НС-45 (1945 г.)

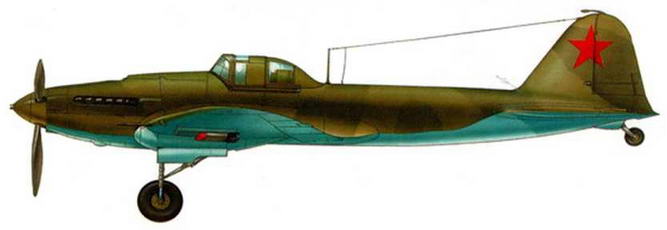

< image l:href="#"/>Опытный одноместный штурмовик ЦКБ-55П (Ил-2). 1940 г.

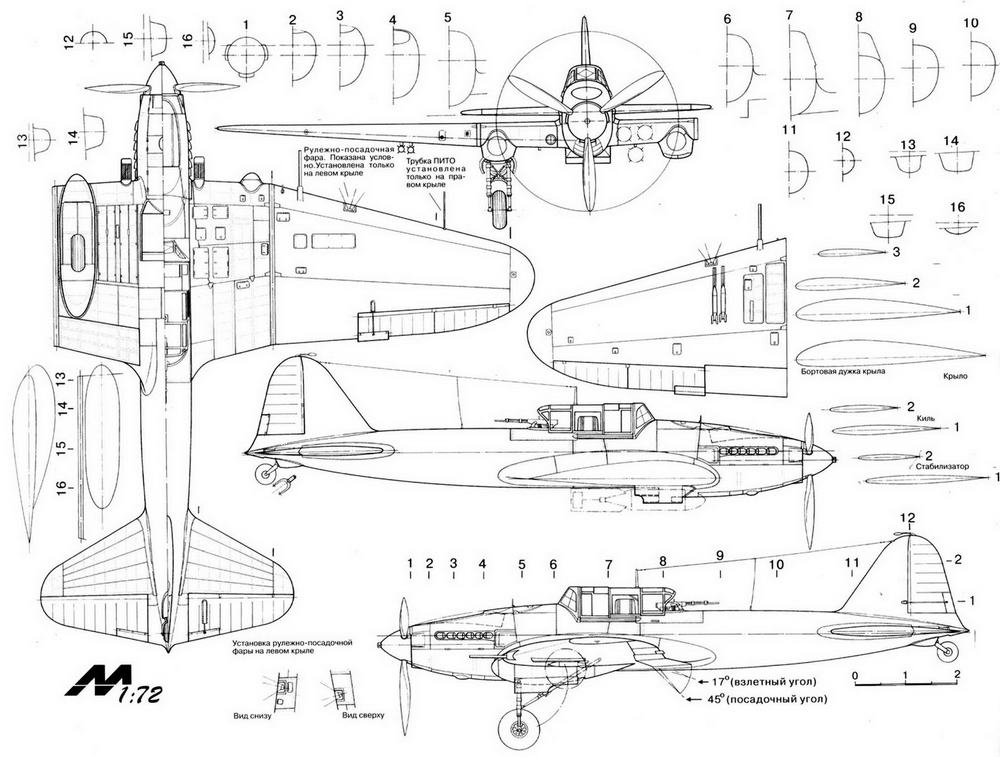

Одноместный
Одноместный серийный штурмовик Ил-2 в зимней раскраске на колесном шасси. Зима 1941-1942 годов.

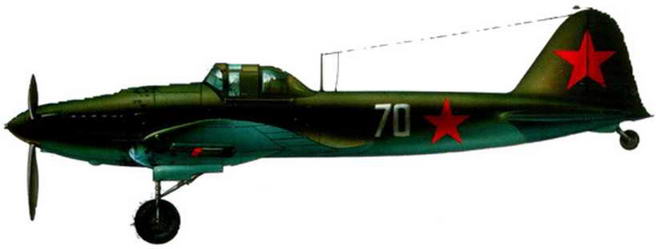

Серийный одноместный штурмовик Ил-2. Сталинградский фронт. 1942 г.

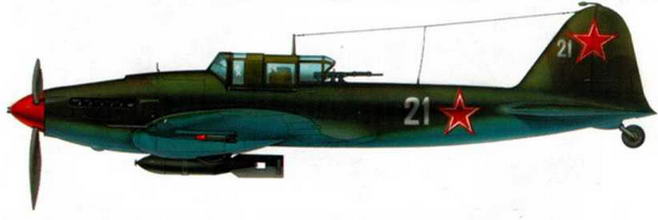

Двухместный штурмовик Ил-2. Черное море. 1944 г. Фонарь кабины воздушного стрелка снят.
Двухместный штурмовик Ил-2 с 37-мм пушками МС-37. Курская дуга. 1943 г. Щитки отклонены на посадочный угол.

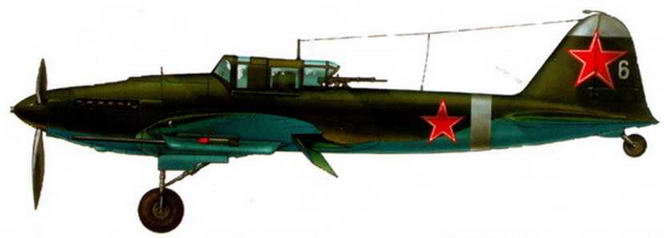

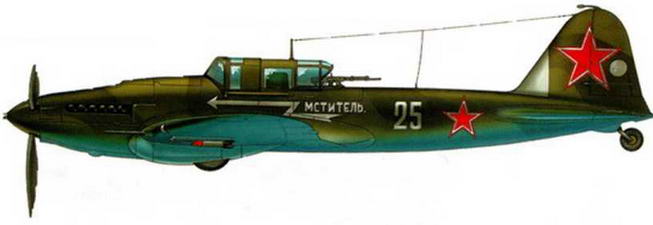

Серийный двухместный штурмовик Ил-2. Ленинградский фронт. Прибалтика. 1944 г.

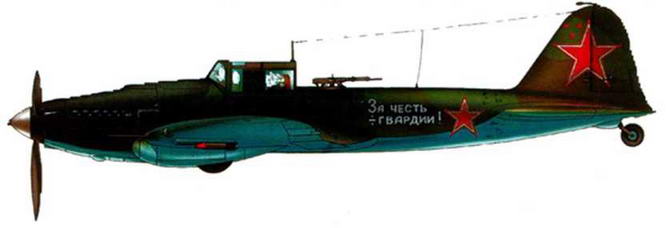

Двухместны штурмовик Ил-2 Героя Советского Союза летчика Г.Т. Берегового.

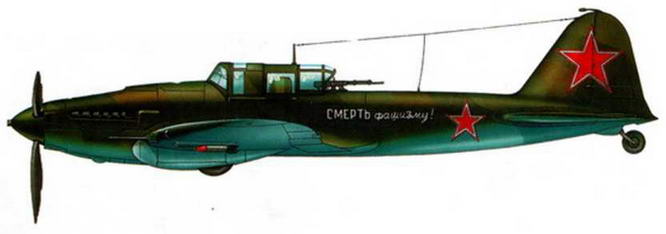

Серийный двухместный штурмовик Ил-2. Сталинградский фронт. 1942 г.

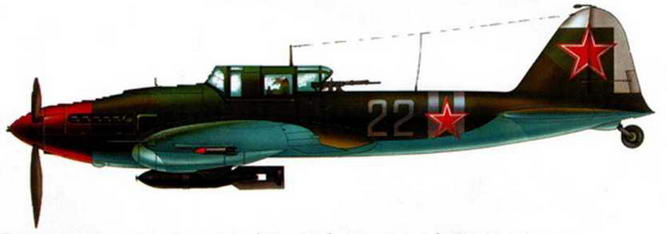

Серийный двухместный штурмовик Ил-2. Под самолетом подвешена авиабомба ФАБ-250. Берлинская операция. 1945 г.

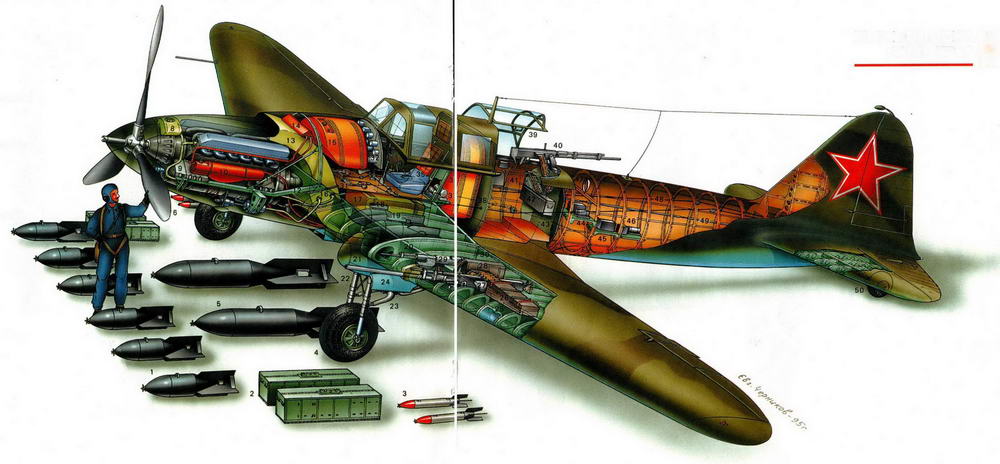

Компоновка самолета Ил-2
1. Фугасная авиабомба ФАБ-100 2. Кассета для мелких бомб 3. Ракетный снаряд РС-82 4. Основная опора шасси 5. Фугасная авиабомба ФАБ-250 6. Воздушный винт 7. Втулка винта 8. Расширительный бачок системы охлаждения двигателя 9. Двигатель АМ-38 Ф 10. Маслобак 11. Подкос моторамы 12. Моторама 13. Канал подвода воздуха к водяному радиатору 14. Бачок пеногаситель системы смазки двигателя 15. Передний бензобак 16. Водяной радиатор 17. Нижний бензобак 18,19 Замок для подвески бомб 20. Передний лонжерон крыла 21. Обтекатель шасси 22. Амортизационная стойка основной опоры шасси 23. Подкос шасси 24. Створка отсека шасси 25. Посадочная фара 26. Снарядный ящик 27. Пушка ШВАК 28. Патронный ящик 29. Пулемет ШКАС 30. Задний лонжерон крыла 31. Педали управления РН 32. Приборная доска пилота 33. Штурвал 34. Рычаг сброса бомб 35. Кресло пилота 36. Задний бензобак 37. Умформеры 38. Задняя бронеплита 39. Откидной фонарь кабины стрелка 40. Пулемет УБШ 41. Абонентский аппарат стрелка 42. Патронный ящик 43.

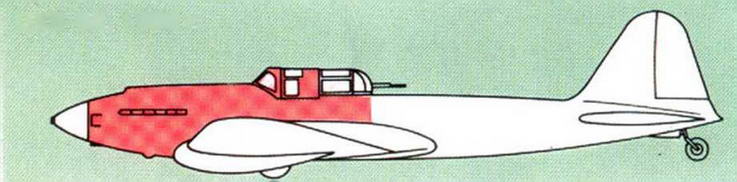

ЦКБ-55, 1938 г.

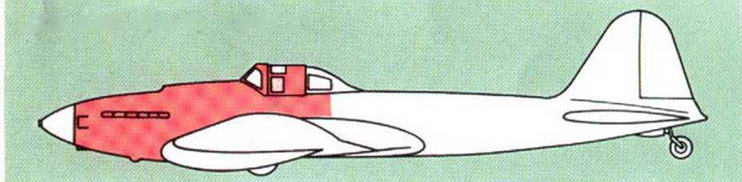

ЦКБ-57, 1940 г.

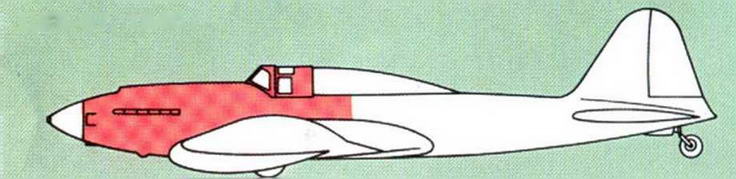

ЦКБ-55П (Ил-2), 1941 г.

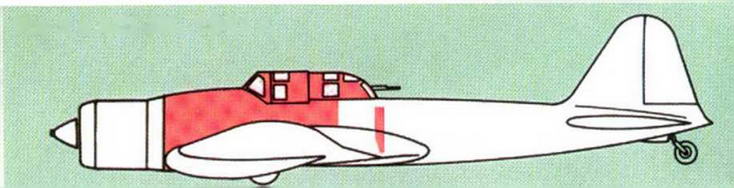

Ил-2 сАШ-82, 1941 г.

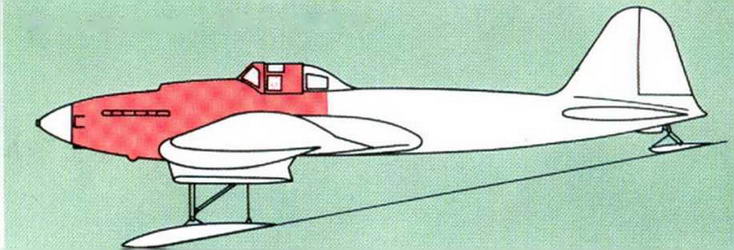

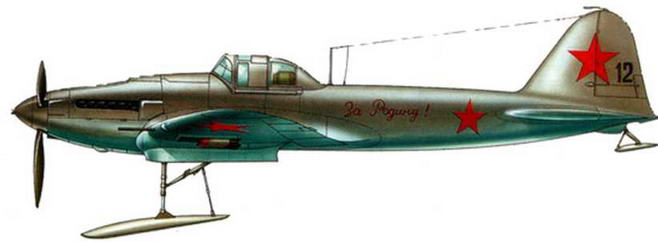

Ил-2 на лыжах, 1941-1942 гг.

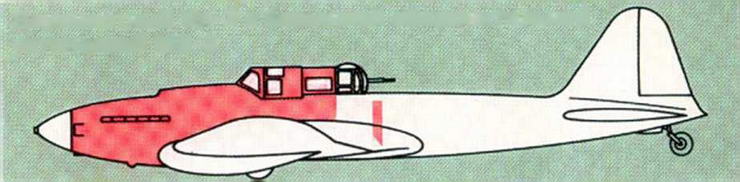

Двухместный Ил-2 с башенной оборонительной установкой МВ-3
Серийный Ил-2, 1942 г.

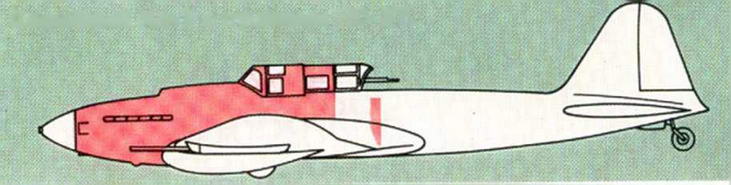

Серийный Ил-2 с пушками НС-37.
Интерьер кабины Ил-2
1. Манометр заполнения 2. Манометр перезарядки 3. Штурвал шторки водорадиатора 4. Запорный кран 5. Манометр бортового баллона 6. Дополнительный кран 7. Рукоятка крана щитков 8. Тормозной кран 9. Рукоятка крана шасси 10. Рукоятка высотного корректора 11. Рукоятка нормального газа 12. Рукоятка триммера 13. Указатели наддува 14. Термометр воды 15. Счетчик оборотов 16. Термометр входящего масла 17. Штурвал управления шагом винта 18. Штурвал управления самолетом 19. Гашетка для стельбы из пушек 20. Гашетка для стрельбы из пулеметов 21. Трехстрелочный индикатор 22. Бензиномер 23. Указатель скорости 24 Вариометр 25. Высотомер 26. Указатель поворота 27. Авиагоризонт 28. Переключатель магнето 29. Выключатель освещения приборной доски 30. Выключатель освещения кабины 31. Радиоприемник 32. Педаль (правая) управления самолетом 33. Панель электроуправления 34. Часы 35. Вольтметр 36. Розетка включения подсвета ПБП-1 37. Сигнальные лампы шасси 38. Панель предохранителей 39. Панель электровыключателей 40. Рукоятка пожарного крана 41. Манометр баллона запуска 42. Рукоятка аварийного сбрасывания бомб 43. Рефлектор кабинной лампочки 44. Электросбрасыватель снарядов ЭСБР-ЗП 45. Электросбрасыватель бомб ЭСБР-ЗП 46. Рукоятка аварийного выпуска шасси 47. Топливный агрегат (кран системы запуска, распределительный кран.плунжер бензонасоса, воздушный кран 48. Рукоятка управления шторками маслорадиатора 49. Рукоятка предохранителя пневмоперезарядки 50. Микротелефонный щиток 51. Рукоятка стопора костыля 52. Бронекорпус 53. Прицел ПБП-1 54. Компас.
