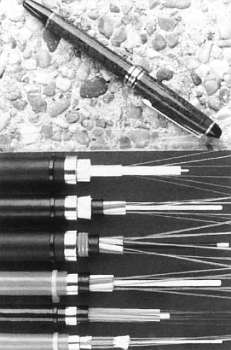

Типы оптоволоконных кабелей

Существует несколько типов оптоволоконных кабелей. Их классификация основана на характере

прохождения световых волн по стекловолокну.

Как уже упоминалось во вступлении, основная идея состоит в использовании эффекта полного отражения, который является следствием различия показателей преломления (п₂ > п₁, где п₂ — показатель преломления внутреннего стекловолокна (сердцевины), а п1 —

показатель преломления внешней оболочки).

Типичный пример — это оптоволоконный кабель со ступенчатым профилем (показателя преломления).

Кабель со ступенчатым профилем, а также схема распространения света по такому кабелю, представлены на рис. 10.38. Обратите внимание на деформацию входного импульса, которая вызвана различной длиной траекторий световых лучей, отражающихся от цилиндрической поверхности, разделяющей два стекловолокна с различными показателями преломления. Это называется модовой дисторсией.

Чтобы уравновесить пробегаемые лучами длины путей и улучшить характеристики импульса, было разработано многомодовое стекловолокно. В многомодовом стекловолокне лучи света распространяются с примерно равной скоростью, порождая эффект оптических стоячих волн.

Еще лучшие характеристики имеет одномодовое стекловолокно, почти не дающее модальной дисторсии.

Рис. 10.38. Три типа оптоволоконного кабеля

Последний вариант — самый дорогой, но он позволяет намного увеличить протяженность линии при использовании той же электроники. Для задач видеонаблюдения тип используемого стекловолокна — многомодовый или со ступенчатым профилем — не имеет особого значения.

На рис. 10.38 приведены профили показателей преломления для этих трех типов стекловолокна.

Числовая апертура

Свет может попадать в оптоволоконный кабель под разными углами.

Зная разные показатели преломления воздуха и стекловолокна, применим теорию преломления и закон Снелиуса:

n₀sin ф₀ = n₁sin ф₁ (52)

где n₁ — показатель преломления стекловолокна, n₀ — показатель преломления воздуха, равный примерно 1.

sin ф₀ = n₁sin ф₁ (53)

Рис. 10.40. Определение числовой апертуры

Левая половина выражения описывает очень важное свойство стекловолокна, которое называется числовой апертурой.

Числовая апертура характеризует светособирающую способность оптоволоконного кабеля.

На практике числовая апертура позволяет понять, как соединить два оптоволоконных кабеля и при этом сохранить сигнальный контакт. Реальные значения типичного апертурного угла для кабеля со ступенчатым профилем показаны на рис. 10.40.

Чтобы рассчитать числовую апертуру NA (угол ф_о),

не обязательно знать угол ф₁

Далее приведены основные тригонометрические преобразования, позволяющие выразить числовую апертуру только через показатели преломления стекловолокна.

Применяя закон Снелиуса и опираясь на рисунок, получаем:

n₁sin(90°- ф₁) = n₂sin(90°- ф₂) (54)

Для полного отражения Ф₂ = 0°мы имеем тогда выражение принимает вид:

n₁sin(90°- ф₁) = n₁ (55)

Так как sin(90°- ф₁) = cos ф₁, то мы можем написать:

cos ф₁ = n₂/n₂ (56)

sin² ф + cos²ф = 1 (57)

и используя уравнение (50), мы можем преобразовать (47) в более приемлемый вид, без синусов и косинусов:

sin²ф₀/n1² + n²₂/n²₁ = 1 (58)

Зная основное правило тригонометрии

sin²ф₀ = n²₁ — n²₂ (59)

NA = sinф₀ = SQRT(n²₁ — n²₂) (60)

Формула (54) это хорошо известная формула для вычисления числовой апертуры оптоволоконного кабеля по двум известным показателям преломления — внутренней нити и оболочки. SQRT — это корень квадратный.

Очевидно, чем выше это значение, тем больше светособирающий угол кабеля.

Приведем реалистичный пример: n₁ = 1.46 и n₂=1.40, что даст NA = 0.41, то есть ф₀ = 24°.

Для волокна с плавным профилем апертура является переменной и зависит от радиуса измеряемого профиля, но она ниже, чем у многомодового волокна со ступенчатым профилем. Для одномодового волокна 9/125 мкм числовая апертура NA = 0.1.

Уровни света в волоконной оптике

Выходная мощность света измеряется в ваттах (как и любая другая мощность), но поскольку в оптоволоконной связи используются очень слабые источники света, то удобнее сравнивать выходную мощность с входной, а в этом случае мы получаем хорошо известное соотношение для децибел:
