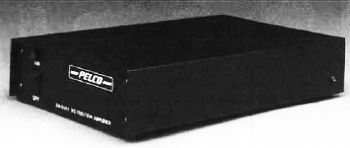

Матричные видеокоммутаторы при распределении одного видеосигнала на несколько выходных каналов опираются на ту же концепцию, что и усилители-распределители. В этом случае существует ограничение на число каскадов усилителей-распределителей, которые могут использоваться в больших матричных системах. Это объясняется тем фактом, что каждый новый каскад привносит определенное количество шума, чего в аналоговой системе избежать невозможно.
12.28. ВNC-тройник
13. Проектирование
Разработка системы видеонаблюдения — очень сложная задача. Чтобы ее выполнить, мы должны обладать, как минимум, базовыми знаниями всех уровней системы, а также ее компонентов. Но еще более важно то, что до проектирования системы мы должны четко знать, что ожидает от нее потребитель.
Первое, и самое важное, без чего нельзя начинать проектирование системы видеонаблюдения — знание и понимание запросов потребителя. Потребители могут быть технически грамотными и многие из них могут разбираться в системах видеонаблюдения так же хорошо, как и вы. Но чаще всего они не знакомы с последними техническими достижениями и возможностями каждого компонента.
Прежде всего следует уяснить общую концепцию контроля и видеонаблюдения, которые требуются потребителю: будет ли вестись постоянный мониторинг телекамерами и 24-х часовая работа персонала безопасности, или планируется работа в автоматическом режиме (обычно с постоянной записью), или же предполагается сочетание обоих вариантов наблюдения. Как только вы поймете, чего хочет заказчик, было бы неплохо разъяснить ему, чего можно добиться с помощью предлагаемого оборудования. Работать с небольшими и простыми системами достаточно легко, но как только они увеличиваются до 10 телекамер и более (некоторые из которых могут быть установлены на поворотных устройствах), нескольких видеомониторов, более одного места видеонаблюдения, нескольких датчиков тревоги и цифровых видеорегистраторов — задача намного усложнится.
Существует также множество неизвестных переменных, которые необходимо учитывать при разработке системы видеонаблюдения. Что случится, если одновременно сработают несколько датчиков тревоги?
Какой видеомонитор должен показывать «тревожные» телекамеры? Будет ли записываться изображение по сигналу тревоги, если видеомагнитофон(-ы) в это время воспроизводит(-ят) запись? Какой уровень приоритета для каждого оператора? И так далее.
Эти переменные определяют сложность системы и, как в математике, чтобы решить задачу с большим количеством переменных, необходимо знать большее количество параметров. Потребитель может указать специализированные параметры, но только после того, как он поймет технические возможности оборудования.
Понятно, что для вас, как для эксперта видеонаблюдения, императивом является знание компонентов, аппаратного оборудования и программного обеспечения, которое вы предлагаете, и пути наилучшего из возможных решения требуемой задачи.
Если в результате вы представите заказчику то, что обещали, или даже более, вы создадите у него благоприятное впечатление. Но если вы не выполните обещанного, то вашу работу, несомненно, сочтут неудовлетворительной. Помните, что когда потребитель удовлетворен вашей первой работой, появляются шансы, что он продолжит с вами работу.
Проще говоря: не следует утверждать,
Рис. 13.1. Очень важно умение говорить с заказчиками, но еще важнее умение их слышать
Рис. 13.2. Пульт управления в казино Star City (Сидней)
Первые требования, несомненно, будут соблюдены, поскольку вы не можете заниматься проектированием видеонаблюдения, если не владеете базовыми знаниями о таких системах. Последнее — то есть желания потребителя — можно определить в ходе телефонного разговора или при встрече с ним.
Следующее, что вам необходимо сделать — это провести обследование объекта в месте размещения видеосистемы. Ниже приведены вопросы, которые вы должны задать потребителю до начала разработки системы и до или во время обследования места установки.
— Какова основная задача проектируемой видеосистемы?
Если это сдерживающая злоумышленников система, то вам необходимо так спланировать размещение телекамер и видеомониторов, чтобы они были видны публике. Если система предназначается для скрытого видеонаблюдения, то вам необходимо уделить особое внимание типу и размеру телекамеры, ее маскировке, скрытности проводки и аналогичным проблемам, а также выяснению предполагаемых сроков ее установки (возможно, через несколько часов).
— Кто будет оператором (-ами)?
Если планируется 24-х часовая работа охраны, реакция системы на сигнал тревоги должен быть другим, чем в автоматическом режиме или при работе в частично автоматическом режиме.
— Это будет черно-белая или цветная видеосистема?
От этого будет зависеть стоимость системы и ее чувствительность. Следовательно, необходимо изучить освещенность в зоне установки системы. Цветное изображение даст большую информацию о деталях наблюдаемых объектов, но если предполагается наблюдение при очень низком уровне освещенности или при инфракрасном освещении, то не имеется других вариантов, кроме использования черно-белых телекамер (если только заказчик не согласен оплатить некоторые новые, имеющиеся на рынке телекамеры, которые переключаются с цветного на чернобелый режим).
Стоимость цветной системы диктуется не только телекамерами, но и видеомониторами, видеомультиплексорами и/или видеоквадраторами (разделителями экрана), если таковые требуются.
Излишне говорить, что последовательные или матричные видеокоммутаторы, так же как и TL-видеомагнитофоны одинаковы для черно-белых и цветных систем.
— Сколько телекамер будет использоваться?
Для небольшой системы с числом телекамер до 6 достаточно одного видеокоммутатора или видеомультиплексора, для более крупной системы скорее всего понадобится матричный видеокоммутатор или большее число коммутаторов или видеомультиплексоров.
