Рис. 13.5. Проводя обследование места установки системы, вы можете оценить действие солнечного света
Получив вышеперечисленную информацию, обладая знанием продукта (которое должно постоянно обновляться), вы должны сесть и подумать.
Проектирование системы, как и любая разработка всего нового, это форма творчества. Может, ваша работа не будет признана сразу, а может, ее не примут вообще,
Но вы должны мыслить позитивно и сконцентрироваться, пытаясь создать лучшее, что вы можете. Если вам немного повезет и система таковой и окажется, завтра вы с гордостью покажете ее своим коллегам и потребителям.
При разработке систем разные люди пользуются различными методиками. Однако существует простое и логическое начало работы.

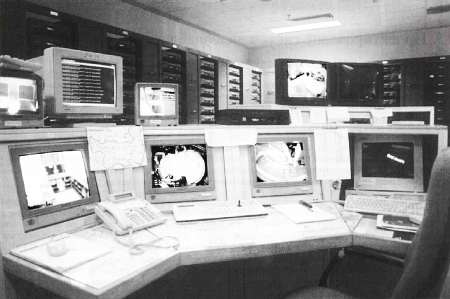

Всегда начинайте разработку системы с составления схемы общего вида системы, какой она должна быть по вашему мнению. Нанесите на схему видеомониторы, телекамеры, кожухи, соединительные кабели, блоки питания и так далее. Составляя схему, вы увидите физические соединения и все необходимые составляющие. Теперь вы не упустите ни одной детали, а ведь многие иногда забывают о таких мелочах, как кронштейны, типы кабеля, длина кабеля и так далее. Составление даже грубого ручного наброска приведет к некоторым коррективам или усовершенствованиям. Или, возможно, к обращению к заказчику за дополнительными уточнениями — например, если вы забыли замерить максимальное расстояние до приемника сигналов телеуправления или не узнали, как далеко будут находиться операторы от центрального оборудования видеообработки, не знаете длину силового кабеля, падение напряжения и т. д.
Составив окончательный вариант схемы, вы увидите, что требуется для системы, и тогда можно приступать к составлению списка предлагаемого оборудования. Затем, возможно, вы перейдете к этапу подбора комбинаций телекамера/объектив.
Убедитесь, что они будут соответствовать кожуху или куполу, которые вы предполагаете использовать. Это еще один шанс просмотреть буклет технических характеристик поставщика. Не забудьте учесть некоторые простые вещи, которые, однако, могут создать трудности при установке, такие как пространство за телекамерой для коаксиального кабеля (помните, что всегда хорошо иметь в запасе как минимум 50 мм для BNC-разъема), перемещение объектива при фокусировке (как отмечалось в главе, посвященной объективам, в большинстве вариообъективов при фокусировке на ближние объекты передний оптический элемент выступает на пару миллиметров вперед) и т. д.
Рис. 13.6. Электронная крупноформатная таблица может существенно помочь при подготовке точного описания системы видеонаблюдения
Следующий этап — расчет стоимости: затраты на оборудование, налог с оборота и пошлина, затраты на монтаж, размер прибыли и самое важное (особенно для заказчика) — общая стоимость.
Не забудьте включить сюда затраты на приемо-сдаточные испытания, хотя многие не включают их в эту сумму и рассчитывают затраты на испытательный период и ввод системы в эксплуатацию отдельно. Это вопрос практики, поскольку затраты на приемо-сдаточный период будут значительно варьироваться и этот период может оказаться дольше или короче планируемого. В целом практика показывает, что приемо-сдаточный период всегда в три раза дольше запланированного. Кроме того, в затраты на приемо-сдаточные испытания должно быть включено время на обучение операторов системы видеонаблюдения.

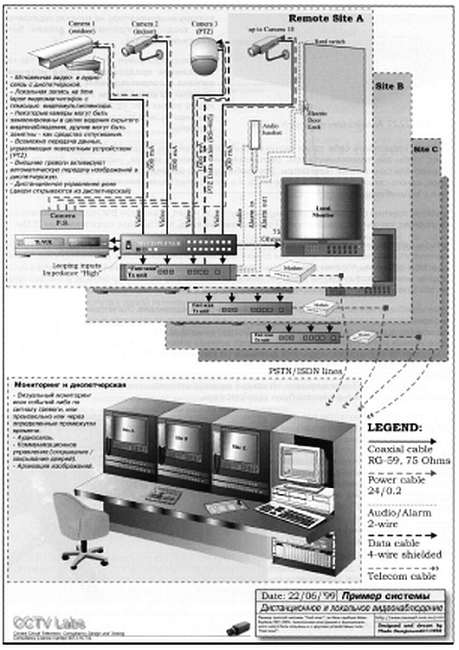

После выполнения вышеперечисленного нужно сделать окончательную и более точную схему предлагаемой вами системы. Она может быть выполнена от руки, но в настоящее время большинство проектировщиков систем видедонаблюдения используют для этого компьютеры и программы CAD. Эти средства позволяют легче и быстрее составить схему (как только вы привыкнете делать это), а сама схема будет выглядеть намного профессиональнее.
Далее, ручной расчет калькуляции необходимо оформить письменно в форме коммерческого предложения, содержащего также объяснения принципов работы
Часто для обеспечения точности расчетов используются программы составления крупноформатных таблиц, что дает еще один шанс проверить список оборудования (сопоставив его с вашей схемой) и убедиться в том, что ничего не упущено.
Любое коммерческое предложение будет профессиональнее, если к нему прилагается комплект рекламных материалов по предлагаемым вами компонентам системы. В коммерческое предложение вы должны также включить условия поставки оборудования вашей компанией, которые будут защищать вашу официальную позицию.
Рис. 13.7. Крепление кронштейна на бетонной колонне
Если коммерческое предложение составлено в качестве ответа на предложение участвовать в тендере, скорее всего вам придется подчиниться утвержденным техническим требованиям. Именно здесь вы подтверждаете, соответствует или не соответствует ваше оборудование техническим требованиям, утвержденным тендером. Именно здесь вы также должны акцентировать дополнительные выгоды и функции предлагаемого вами оборудования. В условиях тендера вас также могут попросить взять на себя обязательства дальнейшего развития этой работы, поставки оборудования, несения ответственности, страхования — в этом случае вам потребуется помощь вашего бухгалтера и/или официального юрисконсульта. Существует много компаний, специализирующихся только на разработке систем видеонаблюдения и поставке оборудования; в этом случае необходимо будет получить расценки специалиста по монтажу, которому, естественно, потребуется обследовать объект, на котором будет устанавливаться система. Хорошо зарекомендовала себя практика объединения пояснительной записки, схем и буклетов в один документ; сделайте несколько экземпляров, и их можно будет эффективно использовать для повторного изучения и обсуждения.
Если вы разработчик системы видеонаблюдения, то вопросы того, как именно вести кабели по потолку, как установить телекамеру на мачте, не должны вас беспокоить; это работа инсталлятора. Однако обладание знаниями в этой области будет очень полезным для вас и даст хорошую экономию.
Кроме того, хорошо бы еще до составления окончательного варианта коммерческого предложения пригласить специалиста по установке на объект; это даст вам возможность учесть его замечания и предложения по вопросам практической установки системы.
Первое и самое важное, что следует обсудить, это тип кабелей, используемых для видео, питающего напряжения и передачи данных, их длины и защиту от механических повреждений, электромагнитного излучения, ультрафиолетового излучения, дождя, морского воздуха и так далее. Для этого следует знать условия окружающей среды. Они могут иметь особенное значение, если по соседству с установкой видеосистемы находится мощное электрическое оборудование с большим током потребления, что может оказать влияние на видеосигналы и сигналы управления.
Мощные электромоторы, которые часто включаются и выключаются, могут создавать очень сильное электромагнитное поле и даже влиять на стабильность фазы питающей сети.
Это, в свою очередь, повлияет на синхронизацию телекамер (если используются телекамеры с синхронизацией от сети), а также на изображение на экране видеомонитора.
Например, если поблизости установлена радиоантенна, она может повлиять на высокочастотные сигналы, используемые в вашей видеосистеме.
Вопросы крепежа и установки важны и для телекамеры, и для видеомонитора. Если должны быть установлены мачты, то значение имеет не только их высота, но и эластичность. А именно, стальные мачты намного эластичнее бетонных.
