С появлением ПЗС-телекамер с электронным затвором объективы с фиксированной диафрагмой используются и в зонах с переменной освещенностью, так как электронный затвор автоматически выбирает время экспозиции, компенсируя вариации света.

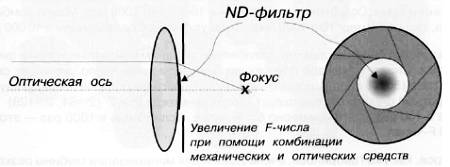

Есть два основных фактора, определяющих F-число объектива с ручной установкой диафрагмы для его оптимального функционирования:
• Интенсивность света.
• Глубина резкости.
Они противоречат друг другу, и вот почему ручная установка диафрагмы всегда является компромиссом. Если делать установку в условиях очень низкого уровня освещенности или если телекамера имеет низкую чувствительность, общая тенденция сводится к максимальному раскрыву отверстия диафрагмы (низкое F-число).

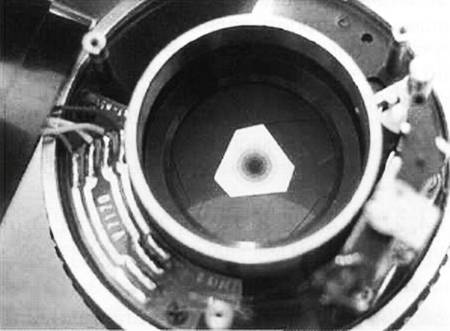

Объективы с автодиафрагмой снабжены электронной схемой, которая обрабатывает выходной видеосигнал телекамеры и решает, исходя из уровня видеосигнала, нужно ли открывать или закрывать отверстие диафрагмы.

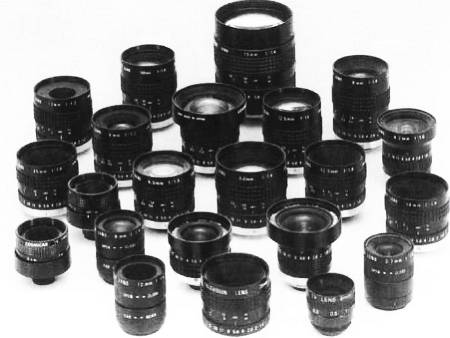

Рис. 3.28. Объективы с фиксированным фокусным расстоянием и ручной установкой диафрагмы
Рис. 3.29. Типичная схема подключения объектива с автодиафрагмой, управляемой видеосигналом
Автодиафрагма работает по принципу автоматической электронно-оптической обратной связи. Если уровень видеосигнала низкий, электроника сообщает диафрагме, что необходимо раскрыть отверстие, а если слишком высок, то — прикрыть.
Для работы в таком режиме с телекамеры на объектив с автодиафрагмой поступает питающее напряжение (обычно 9 В постоянного тока), а также видеосигнал (кроме того, между объективом и телекамерой должен быть третий провод (называемый нулевым, отрицательным или общим)). Нередко объективы имеют экранированный кабель, что нужно для защиты видеосигнала от сильных внешних электромагнитных помех. Экранирующий провод не обязательно подсоединять к самой телекамере, так как соединение уже существует — через металлическое кольцо объектива при насадке его на телекамеру. Нежелательные наводки в видеосигнале можно снизить, делая этот кабель насколько возможно более коротким. Это соответствует тенденции уменьшения размеров телекамер. Но при этом следует помнить о пластиковых C/CS-адаптерах, которые изолируют объектив от корпуса телекамеры.
Обычно приняты следующие коды цветов проводов для объективов с автодиафрагмой:
— Черный — общий.
— Красный — питание (от телекамеры).
— Белый — видео.
Рис. 3.30. Объективы с фиксированным фокусным расстоянием и автодиафрагмой «ССTV Фокус»
Некоторые производители для снижения производственных затрат начали использовать двухпроводные кабели для объективов с автодиафрагмой (красный — питание, белый — видео) с экранирующей оплеткой, которая используется в качестве общего провода.
Часто встречаются объективы с четырьмя кабелями, где четвертый провод — зеленый. В большинстве случаев этот провод
Последний тип объективов предпочтителен для систем с телекамерами с электронным затвором.
Причина состоит в том, что электронный затвор и автодиафрагма вместе работают не очень хорошо. Если включены обе функции, то электронный затвор отрабатывает быстрее и к тому времени, когда механическая автодиафрагма отреагирует на изменение света, электронный затвор уже уменьшит время накопления заряда, вынуждая автодиафрагму больше раскрыть отверстие. В конце концов мы получим слишком большое отверстие диафрагмы и очень короткую электронную выдержку. В результате мы получим выходной сигнал размахом 1 Vpp такой же, как и ожидалось, но глубина резкости будет минимальной, а вертикальный ореол более заметным — из-за слишком кратковременного экспонирования ПЗС-матрицы.
Вследствие этого при использовании объективов с автодиафрагмой электронный затвор рекомендуется отключать. Тем не менее, электронный затвор отрабатывает быстрее и он более надежен, так как не содержит движущихся частей (только электронику), но он не изменяет глубину резкости.
Итак, чтобы воспользоваться обоими преимуществами, для телекамер с электронным затвором рекомендуется использовать объективы с диафрагмой, управляемой сервоприводом. Ясно, что это возможно только в том случае, если используется блок управления диафрагмой. В таких системах оператор может настроить диафрагму в соответствии с уровнем света и требуемой глубиной резкости, но только если имеют место значительные изменения освещенности.
Потребление тока схемой автодиафрагмы обычно меньше 30 мА и не представляет собой сколь-либо заметную нагрузку на блок питания телекамеры. Но следует помнить, как уже упоминалось выше, что старые объективы (особенно объективы с большим коэффициентом трансфокации) могут требовать большего тока управления, и в этом случае (если выходной ток телекамеры недостаточен) для электроники автодиафрагмы следует использовать отдельный 9 В источник постоянного тока.
Классификация объективов с автодиафрагмой с точки зрения обрабатывающей схемы несколько сбивает с толку. В частности, кроме «нормальных», наиболее часто встречающихся объективов, с автодиафрагмой, у которых электроника встроена в сам объектив и которые мы называем объективами с автодиафрагмой, управляемой видеосигналом (так как им необходим видеосигнал от телекамеры), есть еще и так называемые объективы с автодиафрагмой, управляемой сигналом постоянного тока (DC). Такие объективы во всем похожи на управляемые «по видео», за исключением одного: обрабатывающая электроника находится не внутри объектива, а внутри телекамеры. Объектив в этом случае имеет лишь микродвигатель и механизм диафрагмы.
Понятно, если используется управляемый током объектив, телекамера должна иметь соответствующий выход. Вместо проводов «питание», «видео» и «общий», у нас будут: «питание», «уровень сигнала постоянного тока» и «общий». Часто такие типы объективов называются гальванометрическими объективами с автодиафрагмой.
Объектив, управляемый сигналом постоянного тока, не может быть использован с телекамерой, не имеющей соответствующего разъема, и наоборот. Если телекамера имеет разъем для автодиафрагмы DC, то регулировки «уровень» (level) и «автоматическая регулировка освещенности» (ALC) расположены на самой камере, а не на объективе (об этом мы поговорим в следующем параграфе).
