Согласно волновой теории света уменьшение скорости света отражается в уменьшении длины волны. Это явление представляет собой основу концепции преломления. Если луч света падает на поверхность стекла перпендикулярно, длина световой волны уменьшается, но когда луч покидает стекло, скорость восстанавливается до нормального значения, т. е. восстанавливается начальная «воздушная длина волны», и свет продолжает распространяться в том же направлении. Однако же, если луч света падает на поверхность стекла под любым другим углом, получаются интересные вещи: луч (в этом случае он рассматривается с точки зрения волновой природы света) имеет фронт, который не одновременно пересекает стекло (потому
Чем плотнее среда, т. е. чем выше показатель преломления, тем больше луч отклоняется от первоначального направления.
Существует очень простое соотношение между углами падения и отражения и показателями преломления двух различных сред. Это соотношение было открыто голландским физиком Виллеброр-дом Снелиусом в начале XVII века. Используя простые вычисления, мы можем определить углы отражения в различных средах. Мы рассмотрим это позже, при вычислении углов полного отражения и числовой апертуры в волоконной оптике.
На рис. 3.1 основы преломления пояснены графически; здесь предполагается, что на стекло падает монохроматический (одной частоты) луч света. На рисунке также показано, что определенный процент падающего света всегда отражается обратно в воздух (или вакуум), но в случае стекла этот процент очень мал.
Теория преломления и отражения будет использоваться в последующих разделах, когда мы будем рассматривать теорию линз и волоконной оптики.

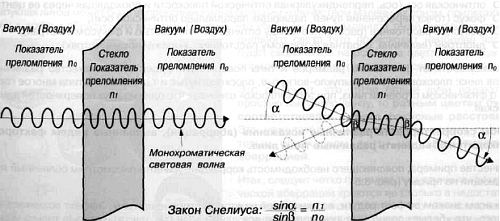

Рис. 3.1. Рефракция света и закон Снелиуса
Есть два основных типа линз: выпуклые и вогнутые.
Линзы первого типа, выпуклые, имеют положительное фокусное расстояние, т. е. действительный фокус, и называются такие линзы увеличивающими, так как они увеличивают изображение объекта.
Линзы второго типа, вогнутые, имеют отрицательное фокусное расстояние, т. е. мнимый фокус, они уменьшают изображение объекта.
Каждая линза характеризуется следующими основными параметрами:
• оптическая плоскость (плоскость, проходящая через центр линзы);
• оптическая ось (ось, перпендикулярная оптической плоскости и проходящая через ее центр);
• фокус (точка пересечения лучей, падающих параллельно оптической оси);
• фокусное расстояние (расстояние между оптической плоскостью и фокусом в метрах);
• диоптрии (величина, обратная фокусному расстоянию, выраженному в метрах).
В зависимости от физических размеров и типа поверхности существует множество различных типов линз: плосковыпуклые, выпукло-вогнутые, плосковогнутые и т. д. Название типа многое говорит о физическом строении линз, при этом «плоско» означает, что одна из двух поверхностей линзы плоская.
Чтобы скорректировать различные искажения (аберрации), вызванные рядом факторов, приходится объединять различные типы линз.
В качестве примера, поясняющего необходимость коррекции, давайте рассмотрим солнечный луч, падающий на призму (рис. 3.5).
Нам всем знаком эффект радуги, возникающей на второй стороне

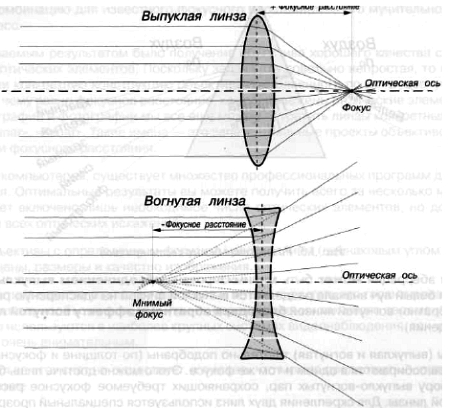

Рис. 3.3. Выпуклая и вогнутая линзы
Аналогичный эффект возникает в изумительной радуге после дождя, когда происходит преломление и отражение солнечных лучей в капельках дождя.
Несмотря на впечатляющий эффект этого явления, оно нежелательно при создании линз.
Выпуклая линза может быть аппроксимирована большим количеством маленьких призм, прилегающих друг к другу и образующих мозаику. Понятно, что изображение, созданное такой линзой на основе дневного света (что происходит наиболее часто), будет разлагаться на основные цвета так же, как это происходит в случае разложения света призмой.
Это означает, что когда белые лучи падают на простую выпуклую линзу, то разным цветам будут соответствовать разные фокусные расстояния. Это нежелательный эффект, называется он цветовым искажением линзы или хроматической аберрацией.
Итак, следует четко понимать, что причины хроматической аберрации кроются не столько в недостатках изготовления линзы (хотя и это не исключено), сколько в физическом процессе разложения белого света на основные длины волн при прохождении света сквозь единичный элемент линзы.

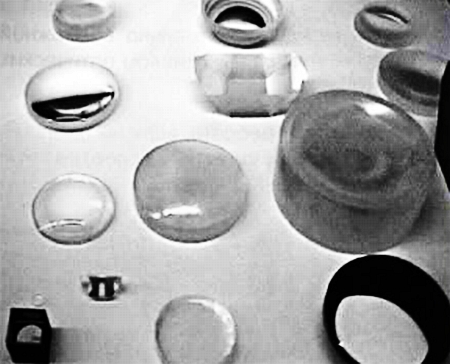

Рис. 3.4. Различные оптические элементы

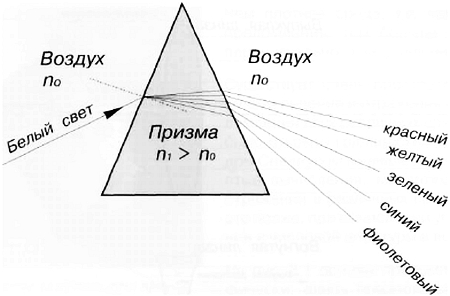

Рис. 3.5. Разложение белого света призмой
Хроматическая аберрация может быть минимизирована объединением выпуклых и вогнутых линз, при этом белый луч вначале разделяется выпуклой линзой на «дисперсную радугу», а затем «собирается обратно» вогнутой линзой благодаря обратному эффекту вогнутой линзы (относительно угла падения).
Если две линзы (выпуклая и вогнутая) тщательно подобраны (по толщине и фокусным точкам), то лучи всех цветов собираются в одном и том же фокусе. Этого можно достичь лишь благодаря тщательному подбору выпукло-вогнутых пар, сохраняющих требуемое фокусное расстояние, как у одноэлементной линзы. Для скрепления двух линз используется специальный прозрачный клей.
Мы привели здесь самый простой пример того, почему для создания линзы с определенным фокусным расстоянием требуются многочисленные оптические элементы.
