Имеется множество других оптических искажений, не только хроматическая аберрация, но и геометрическая («подушкообразное» и «бочкообразное» искажения), сферическая и пр. Название само подсказывает, какой тип искажения накладывается на изображение. Эти искажения могут быть исправлены добавлением в систему дополнительных оптических элементов.
При проектировании линз оптикам приходится балансировать между максимально возможной коррекцией (чтобы получить изображение высокого качества) и минимальным числом оптических элементов (с целью экономии и технологической приемлемости).
Можете себе представить, сколько возможных комбинаций придется перебрать, если

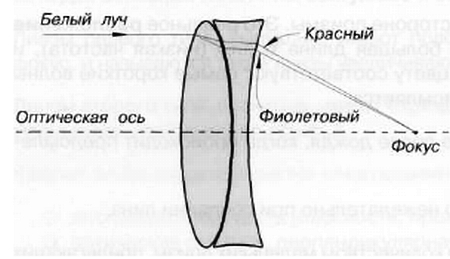

Рис. 3.6. Коррекция хроматической аберрации

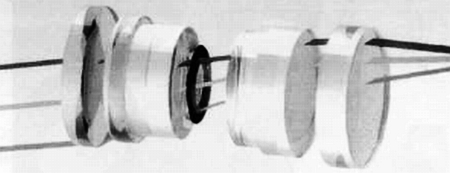

Рис. 3.7. Система линз с диафрагмой
Очевидно, желаемым результатом было получение объектива хорошего качества с минимальным количеством оптических элементов. Поскольку задача эта довольно непростая, то производители регистрировали конкретную конструкцию объектива, выполненного по их «рецепту»: сколько линз использовано, чему равно фокусное расстояние, как расположены оптические элементы. Вот почему в кинематографии и фотографии мы все еще можем встретить линзы конкретных производителей, вроде «Planar», «Xenar». Такие имена — это запатентованные проекты объективов для конкретных размеров и фокусного расстояния.
Сегодня, в век компьютеров, существует множество профессиональных программ для оптического моделирования. Оптимальные результаты вы можете получить всего за несколько минут, при этом в систему будет включено лишь необходимое число оптических элементов, но достаточное для корректировки всех оптических искажений.
Вот почему объективы с определенным фокусным расстоянием (одинаковым углом зрения) имеют столь разные цены, размеры и качество изображения.
Качество объектива зависит от многих факторов и не стоит считать его гарантированным. Особенно важно это для вариообъективов, ведь при их проектировании так много переменных. Вариообъективы широко используются в наиболее крупных системах видеонаблюдения, так что при их выборе нужно быть очень внимательным.
Простых правил на этот счет не существует, и лучшее, что можно предложить — провести тестирование и сравнение.

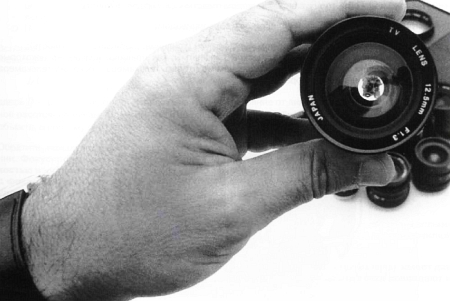

Рис. 3.8. Типичная маркировка объектива для видеонаблюдения
Факторы, определяющие качество объективов, можно свести к ряду моментов:
1. Конструкция
• число элементов;
• взаимное расположение;
• коррекция аберрации на этапе проектирования.
2. Производство оптических элементов:
• тип стекла;
• технология и тип стеклопроизводства (нагревание, охлаждение, беспримесность);
• точность шлифовки и полировки (это очень важно);
• просветляющее покрытие стекла (микронное покрытие, минимизирующее потери, вызванные отражением).
3. Механическая конструкция объектива:
• фиксация положения объектива и стабильность (к ударам, температуре…);
• механические движущиеся части объектива (особенно, трансфокатор, фокусировка, лепестки диафрагмы);
• внутреннее отражение света (черное поглощающее покрытие);
• шестерни для объективов с сервоприводом (пластмасса, металл, точность).
4. Электроника (у автодиафрагм и объективов с сервоприводом):
• качество электроники автоматической диафрагмы (усиление, стабильность, точность);
• энергопотребление (для автоматической диафрагмы, как правило, низкое, но некоторые старые модели могут требовать больше, чем может дать телекамера, поскольку телекамера питает объектив с автодиафрагмой);
• схема трансфокатора и фокусировки (напряжение: 6 В, 9 В или 12 В, трех или четырехпроводный кабель управления).

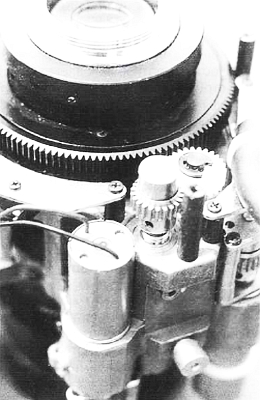

Рис. 3.9. Механика вариообъектива

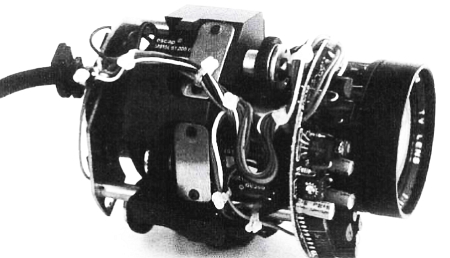

< image l:href="#"/>Рис. 3.10. Вариообъектив в разобранном виде
Изображения могут быть построены при помощи простых правил оптики и геометрии.
Как можно увидеть из рис. 3.11, для построения изображения объекта требуется, как минимум, два луча.
Рис. 3.11. Проекции изображений объектов, находящихся на различных расстояниях
При построении изображений следует придерживаться следующих трех правил:
• Объекты, находящиеся на различных расстояниях, на схеме должны одним концом касаться оптической оси.
• По определению, лучи, проходящие через центр линзы, не меняют своего направления, т. е. в центре линза ведет себя как плоскопараллельная стеклянная пластина, не вызывая преломления.
• По определению, лучи, параллельные оптической оси, проходят через фокус.
Вспомним теперь основную формулу линзы, которую мы используем при расчете количества света, падающего на ПЗС-матрицу:
