Другой дефект глаза заключается в том, что глаз не может сфокусироваться на очень близком изображении, то есть глазная линза по тем или иным причинам не может стать достаточно толстой. Этот дефект называется дальнозоркостью или гиперметропией.
Людям с гиперметропией, чтобы разглядеть близкие предметы, требуются очки. Такие очки должны иметь характеристики, противоположные рассмотренным выше, то есть они должны увеличивать изображение и иметь положительный фокус (или диоптрии).
Когда мы смотрим на объект двумя глазами, то в мозг проецируется зрительный образ, создающий стереоскопический эффект, и мы воспринимаем объемность пространства. Если прикрыть один глаз, то будет очень трудно воспринимать «трехмерность» окружающего

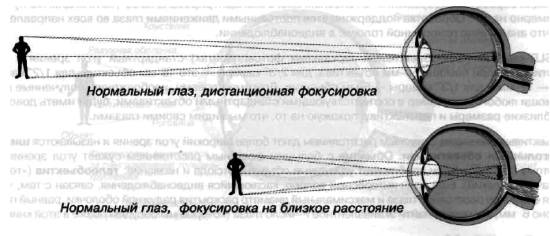

Рис. 2.4. Как работает глаз

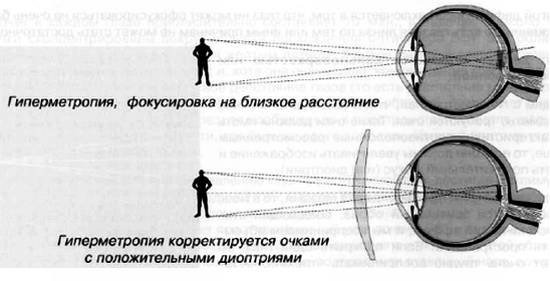

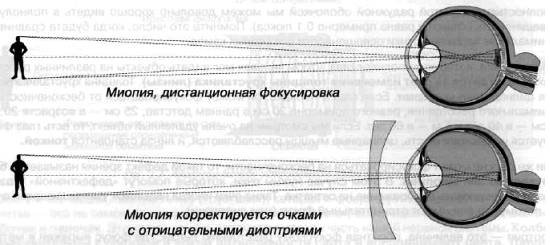

Рис. 2.5. Корректирование дефектов зрения при помощи очков
Расстояние между глазами (60–70 мм) обеспечивает наше восприятие трехмерного пространства вплоть до 10–15 метров. На более далеком расстоянии очень трудно судить, какой из двух предметов ближе. Вы можете провести такой эксперимент: посмотрите на два достаточно удаленных от вас, но удаленных на разные расстояния, находящиеся в воздухе объекта. Если мы смотрим, скажем, на два дерева, мозг делает заключение о расстоянии на основе земли и перспективы того, что находится перед нами, но перспективное «решение» в этом случае будет сделано не на основе «стереоскопического механизма» глаза.
Когда задумываешься о сложности строения глаза и мощности мозга при «обработке изображений», не перестаешь удивляться. Мы проделываем эти операции сотни раз на дню и даже не думаем об этом.
Не говоря уже о том, что изображение на сетчатке перевернуто, ведь такова природа оптической рефракции, и мы совершенно не замечаем мелких движений глаза, которые происходят во всех направлениях, когда мы смотрим на что-то. Все это расшифровывается и контролируется мозгом.
Конфигурация «глаз/мозг» намного совершеннее любой камеры, которую человек изобрел или изобретет в будущем. Но как люди техники, мы можем сказать, что понимание «работы» глаза и использование непрерывно усовершенствующихся визуальных технологий как на уровне технического, так и на уровне программного обеспечения, позволяет нам получать более совершенные изображения и более полную информацию об окружающем мире. Мы можем видеть вещи, недоступные человеческому глазу, и отслеживать объекты в таких местах, где человек не может находиться.

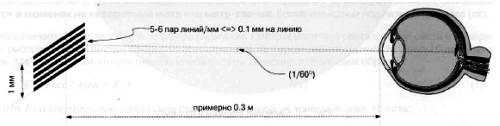

Рис. 2.6. Разрешающая способность человеческого глаза
Многочисленные эксперименты и тесты показали, что человеческий глаз может различить самое большее 5–6 пар линий на миллиметр. Этот показатель подразумевает оптимальное расстояние между глазом и объектом 30 см, то есть, когда мы, например, читаем достаточно мелкий текст. Это дает минимальный угол примерно в 1/60 градуса. Таким образом, это значение 1/60 градуса считается пределом угловой разрешающей способности для нормального зрения. Мы можем
При расчете оптимальной дистанции между наблюдателем и монитором существует простая рекомендация, которая предписывает умножать высоту экрана монитора на семь. Подробнее о мониторах читайте в соответствующей главе этой книги. Вообще, необходимо понимать, что расстояние до монитора — это крайне важный аспект психофизиологического восприятия деталей в изображении. Человеку, который смотрит в монитор, совершенно не нужно находиться слишком близко к экрану, но и очень далеко от экрана располагаться зрителю тоже не стоит.
Свет — это физическое явление, интерпретируемое психологическими процессами в нашем мозге. И поэтому его сложнее оценивать или измерять, чем любой другой физический процесс. Чтобы проделать объективные измерения, необходимы некоторые предварительно заданные условия.
Одно из них — это полоса рассматриваемых частот излучения, обычно лежащая в пределах от 400 нм до 700 нм. Все частоты вносят свой вклад в световую энергию, излучаемую источником.
Для начала давайте рассмотрим различные типы источников света.
Обычно их делят на две основные группы:
— первичные источники (солнце, уличное освещение, лампы накаливания, ЭЛТ-мониторы);
— вторичные источники (все объекты, которые не генерируют свет, а только отражают).
Для измерения количества света, излученного, например, лампой накаливания, и света, отраженного от объекта, мы применяем различные способы. И если мы анализируем свет, испускаемый источником во всех направлениях и в узком телесном угле, — то это совсем не одно и то же. Есть несколько причин того, почему мы используем различные единицы измерения света.
Наука, изучающая все эти аспекты, называется фотометрией, а соответствующие единицы измерения — фотометрическими единицами.
Различные ученые, в зависимости от своих взглядов, вводили различные единицы света. Поэтому возникают определенные трудности при попытке понять или описать характеристики телекамер. Но давайте все-таки попробуем пролить свет на эти вопросы и объяснить, что есть что. Начнем в логическом порядке, то есть вначале рассмотрим источники света, затем распространение света в пространстве, падение на объект и, наконец, отражение.
Сила света (/) характеризует световую энергию первичного источника, излучающего во всех направлениях. Единица измерения силы света — кандела (кд). Одна кандела примерно равна количеству световой энергии, испускаемой обычной свечой. В 1948 г. появилось более точное определение канделы: кандела — это сила света, излучаемая черным телом, нагретым до температуры перехода платины из жидкого в твердое состояние.
Световой поток (F) — это сила света в некотором телесном угле. И, следовательно, единица светового потока получается делением силы света на 4 радиан (в сфере 4 = 12.56 стерадиан) и измеряется в люменах (лм). Один люмен — это световой поток, испускаемый источником с силой света в 1 кд внутри единичного телесного угла (угла в 1 стерадиан).
Поскольку ощущение яркости зависит от чувствительности человеческого глаза, то световой поток зависит также и от длины волны. Например, свет мощностью в 1 ватт на 555 нм (зеленый цвет) дает световой поток приблизительно равный 680 лм, а все другие длины волн с такой же силой света дают меньший световой поток (см. кривую спектральной чувствительности глаза). Поэтому бессмысленно выражать энергию света в ваттах, несмотря на то, что теоретически световая энергия, как и любой другой вид энергии, может быть выражена в ваттах.
