Освещенность (Е) — это наиболее часто используемый в видеонаблюдении термин, особенно при описании характеристик минимальной освещенности камер. Освещенность очень похожа на яркость, за исключением того, что в этом случае имеются в виду объекты, являющиеся вторичными источниками света.

Итак, освещенность поверхности — это величина светового потока, приходящегося на единицу площади.

Если световой поток в 1 люмен падает на поверхность площадью в 1 м² (квадратный метр), он измеряется в люменах на квадратный метр или метр-свечах, более известных под названием люкс (лк). Это означает, что если у нас есть сфера

радиусом 1 метр и источник света с силой света в 1 канделу, расположенный внутри сферы, то освещенность на внутренней поверхности сферы будет равна 1лк. Математически это соотношение может быть записано следующим образом:

E = Flux/Area = F/A [лк] (1)

Поток F_по определению равен силе света, умноженной на телесный угол, то есть:

F = I• [лм] (2)

Предполагая, что источник света является точечным, и, опираясь на формулы сферической тригонометрии, мы можем выразить через освещаемую площадь А и расстояние до источника d:

= A/d²[рад] (3)

Подставив (2) и (3) в (1), получаем:

E = I/d² [лк] (4)

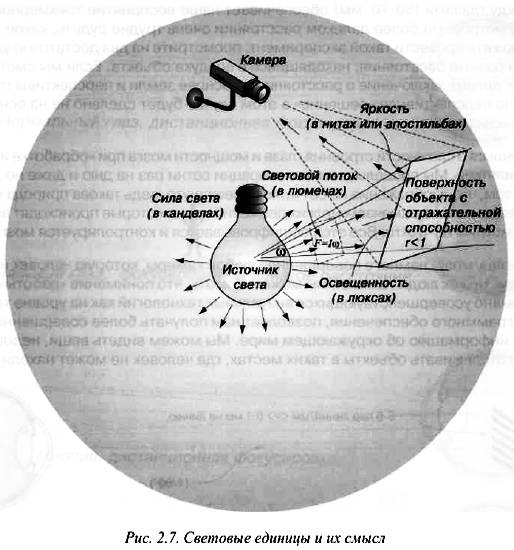

Это означает, что освещенность перпендикулярной площадки обратно пропорциональна квадрату расстояния до источника. Если же площадка расположена под некоторым углом к падающему свету, то мы можем оценить действительную поверхность, сделав проекцию на угол как на схеме на рис. 2.7. В этом случае формула (4) принимает вид:

E = I•cos /d² [лк] (5)

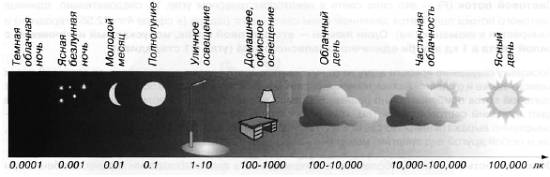

Типичные уровни освещенности приведены на рисунке 2.8.

Рис. 2.8. Некоторые типичные уровни освещенности

Очень редко, в малых областях пространства и при очень сильных источниках света могут обеспечиваться уровни освещенности выше 100 000 лк (например, вблизи сильной импульсной лампы).

Для описания таких освещенностей иногда используются другие, более крупные единицы — фоты.

Один фот равен 10 000 лк.

В американской терминологии, где все еще широко используется квадратный фут вместо единиц СИ, освещенность выражается в канделах на квадратный фут, или фут-свечах. Поскольку соотношение между квадратным метром и квадратным футом равно примерно 10 (или точнее 9.29), то довольно просто перевести люксы в фут-свечи и наоборот. Если освещенность задана в фут-свечах, достаточно разделить эту величину на 10, и вы получите приблизительное значение в люксах, а если значение задано в люксах, то, чтобы перевести его в фут-свечи, умножьте его на 10.

Термин Яркость (L) характеризует свечение поверхности первичного или вторичного источника света. Поскольку свечение имеет субъективный подтекст, то в качестве объективного, научного термина используется понятие «яркость». Яркость зависит от силы света самой поверхности и от угла наблюдения, поэтому рассчитывается

на единицу перпендикулярной направлению взгляда площадки. Существует всего несколько единиц яркости. Предпочитаемся в мире метрическая единица яркости — это нит. Один нит равен одной канделе на квадратный метр спроектированной площадки (I/A). Если для измерения светового потока источника вместо кандел использовать люмены, то яркость будет выражена в апостильбах (асб). Все становится несколько более сложным, если мы имеем дело с поверхностью, на которую световой поток падает под углом к нормали (или отражается); в этом случае световой поток прямо пропорционален cos. Тогда со всех направлений будет казаться, что поверхность имеет одинаковую яркость, потому что и отраженный свет, и спроектированная поверхность подчиняются одним и тем же тригонометрическим законам. Такой тип поверхности называется ламбертовским радиатором или рефлектором (в зависимости от того, является ли поверхность первичным или вторичным источником света) и обычно описывается как равномерно рассеивающая поверхность. Для измерения яркости в этом случае в метрическую систему была введена еще одна единица — ламберт. Эквивалентная американская единица — фут-ламберт.

То, какова будет освещенность, воспринимаемая камерой, на самом деле зависит от силы света самого источника и от отражательной способности освещаемого объекта. Объект может быть черным или белым и, понятно, что это не одно и то же. Если объекты белые, то, естественно, при одном и том же количестве света мы сможем видеть больше. Поэтому, говоря об освещенности, необходимо ввести еще один фактор: коэффициент отражения, выраженный в процентах. Определение коэффициента отражения можно задать следующим простым соотношением:

р = отраженный от поверхности свет/падающий на поверхность свет = E/L [%] (6)

На практике эта величина меняется от очень низкого значения в 1 % для черного бархата, 32 % для обычной поверхности почвы до 93 % для чистого белого снега. Кожа человека европеоидной расы имеет коэффициент отражения от 19 до 35 %. Испытательная таблица CCTV Labs, которая напечатана на обложке этой книги, имеет коэффициент отражения около 60–70 %.

Этот фактор очень важен при определении минимальной освещенности камеры, так как при одинаковом уровне освещенности, но различных коэффициентах отражения, объекты будут иметь различную яркость, косвенно влияя на производительность камеры.

Измерение освещенности с помощью экспонометра

Очень часто нам необходимо измерить освещенность того или иного объекта. Для этого мы можем воспользоваться люксметром, который предназначен именно для таких измерений. Когда вы пользуетесь люксметром, то первое, на что следует обратить внимание, это его диапазон измерений. С помощью типичного люксметра вы можете проводить измерения освещенности не более 1 люкса (для большинства случаев этого вполне достаточно).

При низком уровне освещенности менее 1 люкса (в условиях ночной видимости) мы уже не сможем пользоваться таким люксметром, но вместо него можно взять более качественный и дорогой фотоэкспонометр. В продаже имеется несколько известных марок, таких, как Sekonic, Minolta и Gossen, и некоторые из них выдают результаты измерения сразу в люксах.

Впрочем, если у вас не оказалось под рукой люксметра, то можно обойтись и обычным зеркальным фотоаппаратом, а точнее — его встроенным экспонометром, хотя результаты измерений и не будут выражаться в люксах.
